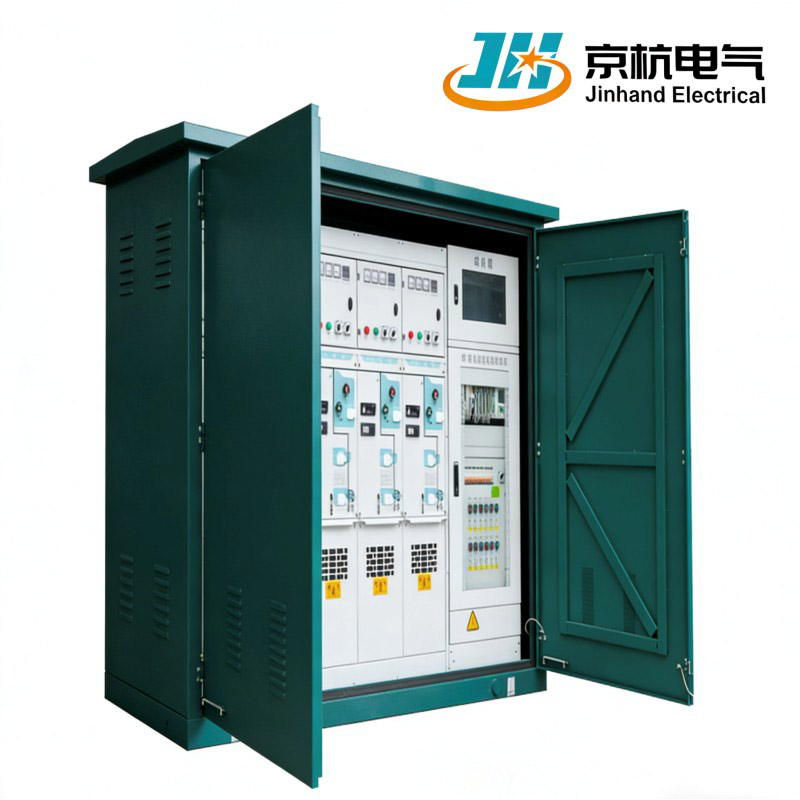

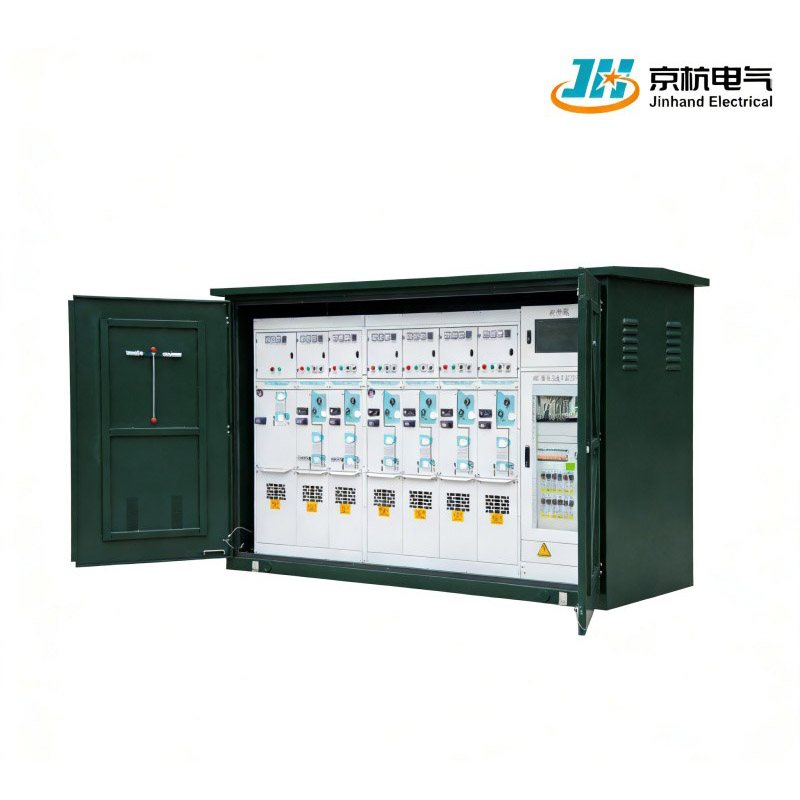

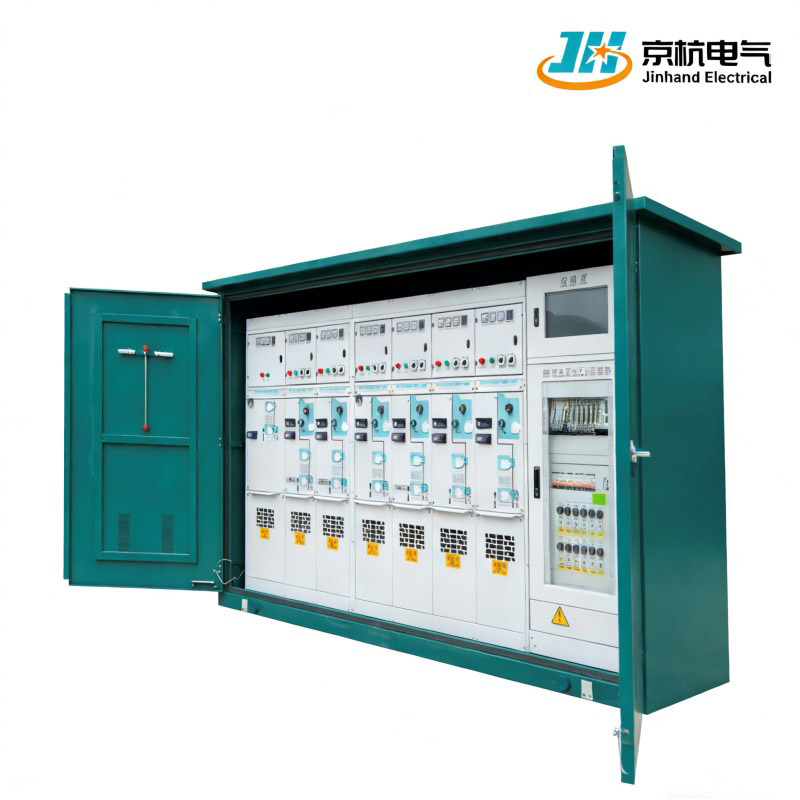

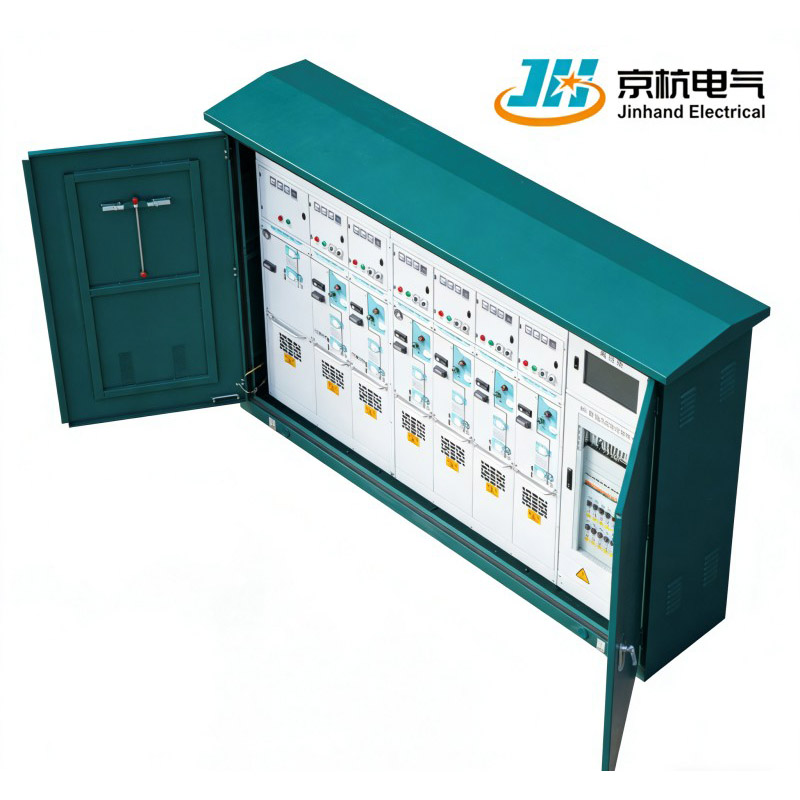

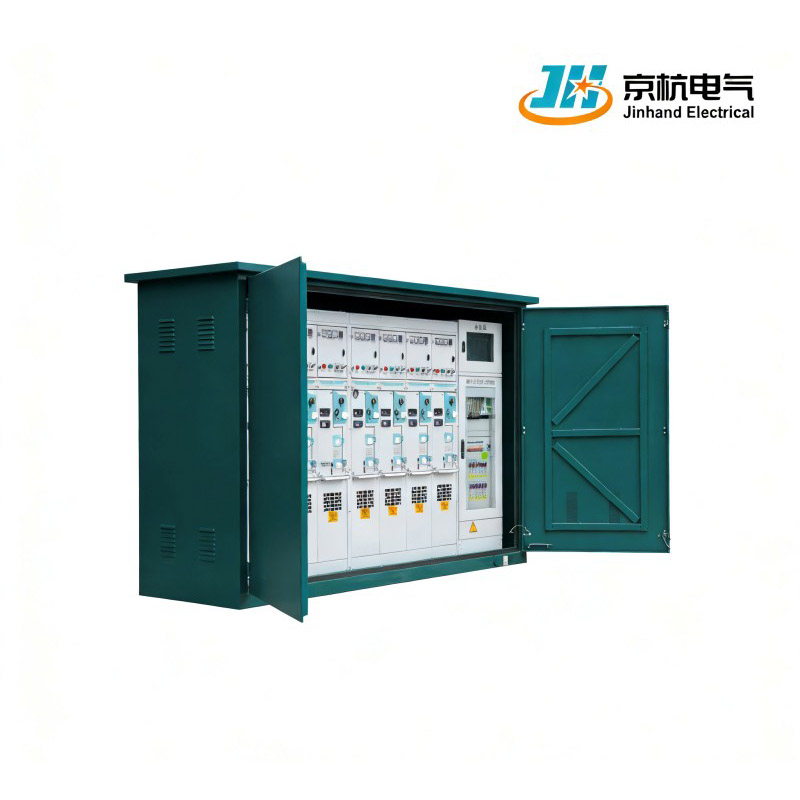

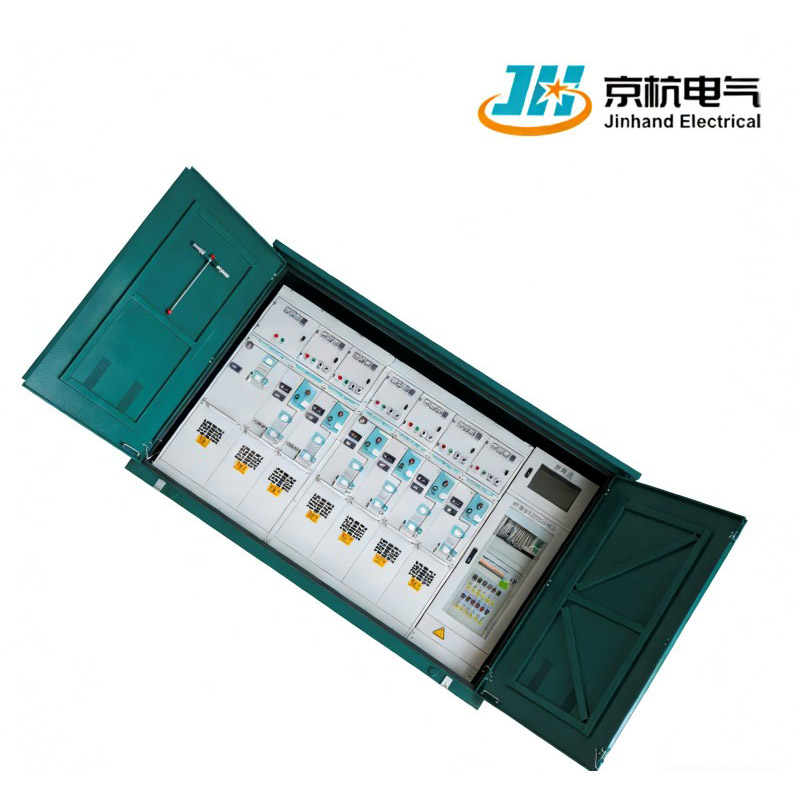

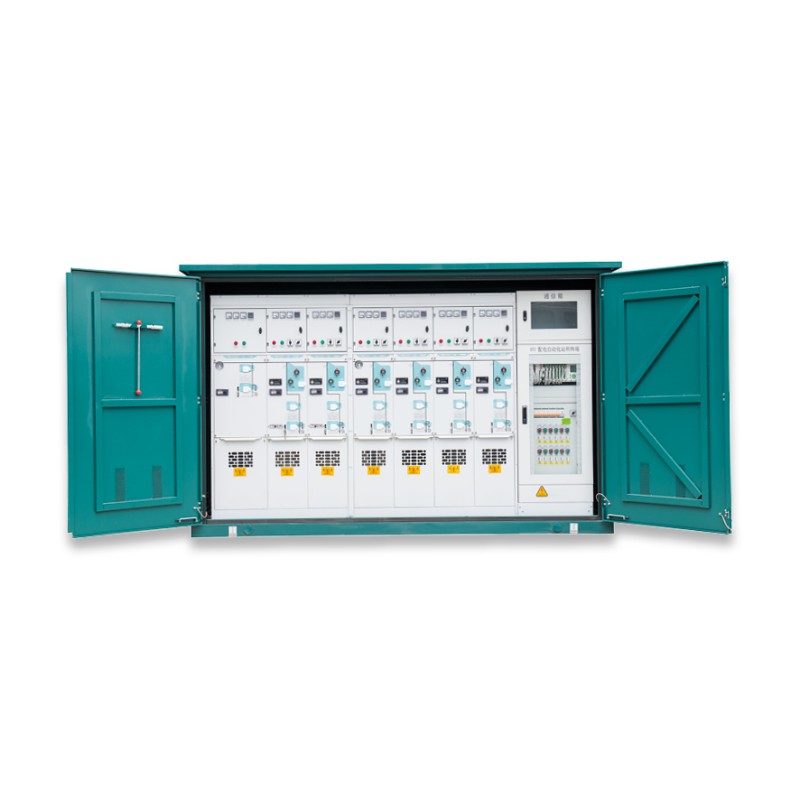

Nossa equipe possui ampla experiência no setor e pode fornecer aos clientes suporte técnico profissional e serviço pós-venda, garantindo respostas oportunas às suas necessidades. A estação de comutação inteligente externa XGW-12 é produzida por nossa fábrica na China. Como fornecedor líder de equipamentos elétricos, seu excelente desempenho e facilidade de manutenção fazem dela a escolha ideal para distribuição de energia, atendendo às necessidades de aquisição de clientes globais.
1. Eficiência de espaço: A estação de comutação tipo caixa inteligente externa XGW-12 ocupa uma área pequena e não requer engenharia civil, tornando-a ideal para ambientes urbanos com espaço limitado.
2. Configuração flexível: Seu design permite um alto grau de flexibilidade na configuração para atender a diversos requisitos do usuário.
3. Fonte de alimentação confiável: O método de fornecimento de energia é mais confiável em comparação com as linhas de subestações tradicionais, apoiando as crescentes demandas do desenvolvimento urbano.
4. Tempo e custos de construção reduzidos: O tempo de construção, instalação e depuração são significativamente reduzidos, levando à redução dos custos gerais.
5. Maior confiabilidade da rede urbana: Ao integrar sistemas primários e secundários, a confiabilidade da operação da rede elétrica urbana é bastante aprimorada.
| nome | unidade | Requisito técnico | ||
| Armário de distribuição de carga | ArmárioElétrico Combinado | |||
| Tensão nominal | kV | 12 | ||
| Frequência nominal | Hz | 50 | ||
| Corrente nominal | A | 630 | 200 | |
| Corrente de interrupção de carga nominal | A | 630 | 630 | |
| Corrente suportável nominal de curto período (valor efetivo) | ka | 20 | ||
| Duração nominal do curto-circuito | s | 3 | ||
| Corrente suportável de pico nominal | ka | 50/63 | ||
| Corrente de interrupção em malha fechada | A | 630 | ||
| Corrente nominal de interrupção de carregamento do cabo | A | 25 | ||
| Corrente nominal de interrupção do transformador sem carga | A | 16 | ||
| Corrente de transferência de interrupção nominal | A |
|
1750 | |
| Corrente de interrupção de curto-circuito esperada do fusível (valor efetivo) | ka |
|
63 | |
| Curto tempo de corrente suportável/duração da chave de aterramento | kA/s | 25/1 | ||
| Tempos de interrupção atuais nominais | vezes | ≥200 | ||
| Vida mecânica | vezes | ≥2000 | ||
| Taxa anual de vazamento de gás SF6 |
|
≤1% | ||
| Tensão suportável de frequência de energia de 1min (valor efetivo) | Interfratura kV | 48 | ||
| kV interfase | 42 | |||
| kV relativo à terra | 42 | |||
| Tensão suportável de impulso de raio (pico) | Fratura inter | kV | 85 | |
| Interfase kV | 75 | |||
| kV relativo à terra | 75 | |||
| Mecanismo operacional de mola | Manual, pode ser atualizado para elétrico | |||
| Tensão operacional V | CC 48V CA 220V | |||
| Distância de fuga do isolamento externo mm/kV | ≥20 | |||
| Abrindo ms assíncrono | <5 | |||
| Fechando ms assincronia | <5 | |||
| Resistência do circuito principal u0 | <140 | |||
| Nível de proteção do gabinete | IP4X | |||
1.Design integrado:A estação integra painéis de distribuição de 12/24kV, disjuntores, interruptores de carga, transformadores, PT de energia, FTU, RTU, terminais de controle de comunicação (CCU), medição e leitura automática de medidores em uma única caixa de aço inoxidável móvel, selada e à prova de umidade.
2.Montagem Modular:Consegue a montagem modular de sistemas primários e secundários dentro da rede de distribuição urbana.
3.Tecnologia Avançada:Incorpora tecnologias modernas para melhorar a automação e capacidades de monitoramento, aumentando a eficiência operacional.
4.Adaptável ao Desenvolvimento Urbano:Especificamente concebido para enfrentar os desafios colocados pelo aumento da densidade urbana e pelas restrições de planeamento.
1. Estação de comutação inteligente externa totalmente integrada: Combina equipamentos de comutação de 12/24kV, disjuntores, interruptores de carga, transformadores, PT/CT, FTU, RTU, unidades de controle de comunicação e dispositivos de medição em um gabinete de aço inoxidável selado, fornecendo uma solução completa de distribuição de energia.
2. Implantação rápida sem engenharia civil: A estrutura pré-fabricada modular elimina a necessidade de obras civis complexas, encurtando significativamente os prazos de construção e reduzindo os custos gerais. Especialmente adequado para cenários de renovação urbana e fornecimento de energia temporário.
3. Monitoramento inteligente de alta confiabilidade: FTU (unidade terminal de alimentação) e RTU (unidade terminal remota) integrados suportam aquisição de dados em tempo real, localização de falhas, controle remoto e restauração automatizada, aumentando a capacidade de autocura da rede de distribuição.
4. Configuração flexível e escalável: suporta vários modos de fiação, como rede em anel, radial e fonte de alimentação dupla, permitindo expansão flexível da capacidade ou adição de circuito com base no crescimento da carga.
5.Forte adaptabilidade ambiental: gabinete de aço inoxidável com classificação de proteção IP4X, apresentando funções à prova de umidade, resistentes à corrosão e anticondensação. Adequado para amplas faixas de temperatura de -30°C a +40°C.
6. Baixa manutenção e longa vida útil: taxa de vazamento anual de gás SF6 ≤1%, vida mecânica do mecanismo operacional da mola ≥2.000 ciclos, suporta atualizações manuais/elétricas e oferece fácil operação e manutenção.
Q1: A estação de comutação inteligente suporta monitoramento e operação remotos?
R: Sim, a unidade de controle de comunicação (CCU) integrada suporta comunicação 4G/fibra/Ethernet, permitindo monitoramento remoto, controle e análise de dados por meio de plataformas em nuvem ou sistemas SCADA.
Q2: É adequado para áreas de grande altitude?
R: Suporta operação normal em altitudes ≤2.000m. Projetos personalizados estão disponíveis para altitudes mais elevadas com base nos requisitos de isolamento.
Q3: A instalação requer cortes de energia?
R: Suporta soluções de instalação em tempo real com blindagem isolada e ferramentas especializadas, permitindo a integração sem interromper as operações da rede existente.
Q4: É compatível com protocolos de proteção e comunicação nacionais e internacionais?
R: Suporta protocolos de padrão internacional, como IEC 61850, DNP3.0 e Modbus, com personalização disponível para sistemas de automação de distribuição doméstica convencionais.
Q5: O gabinete inclui controle de temperatura?
R: Os recursos padrão incluem sensores de temperatura e umidade com aquecimento e desumidificação automáticos. Ar condicionado ou ventiladores opcionais estão disponíveis para garantir uma operação estável em ambientes adversos.
