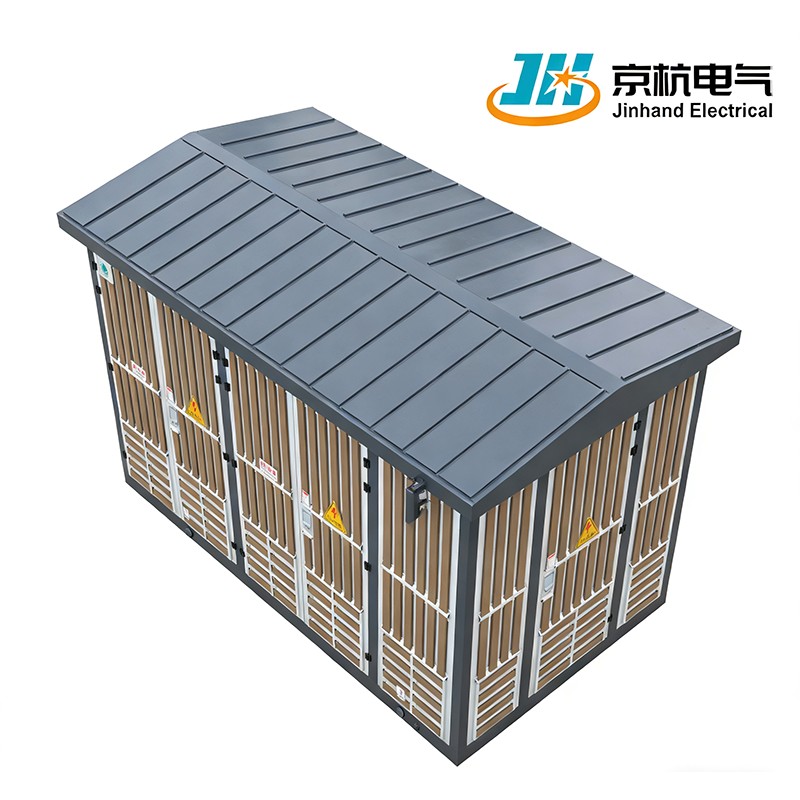

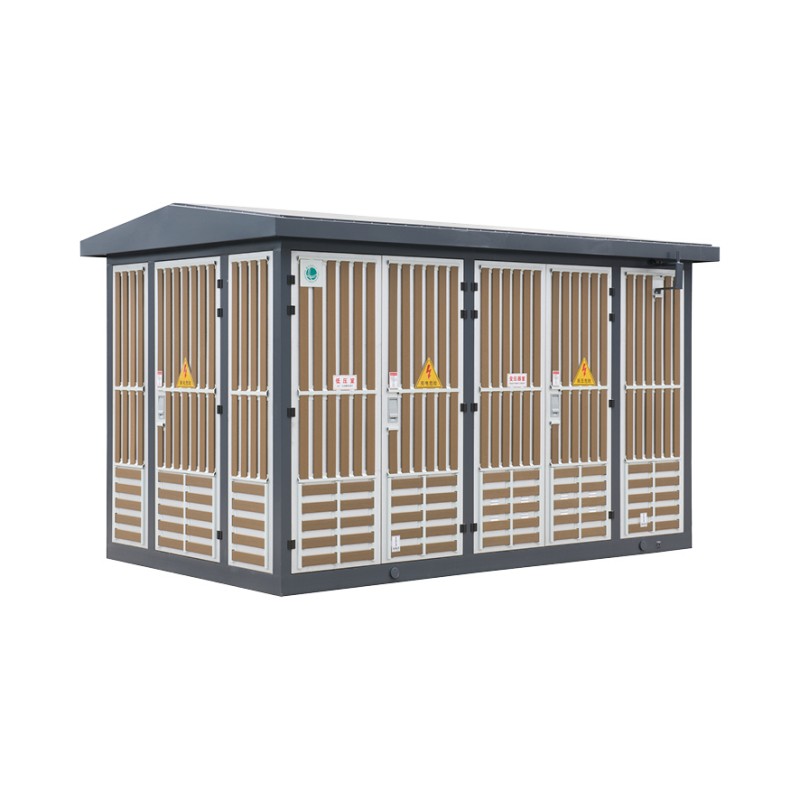

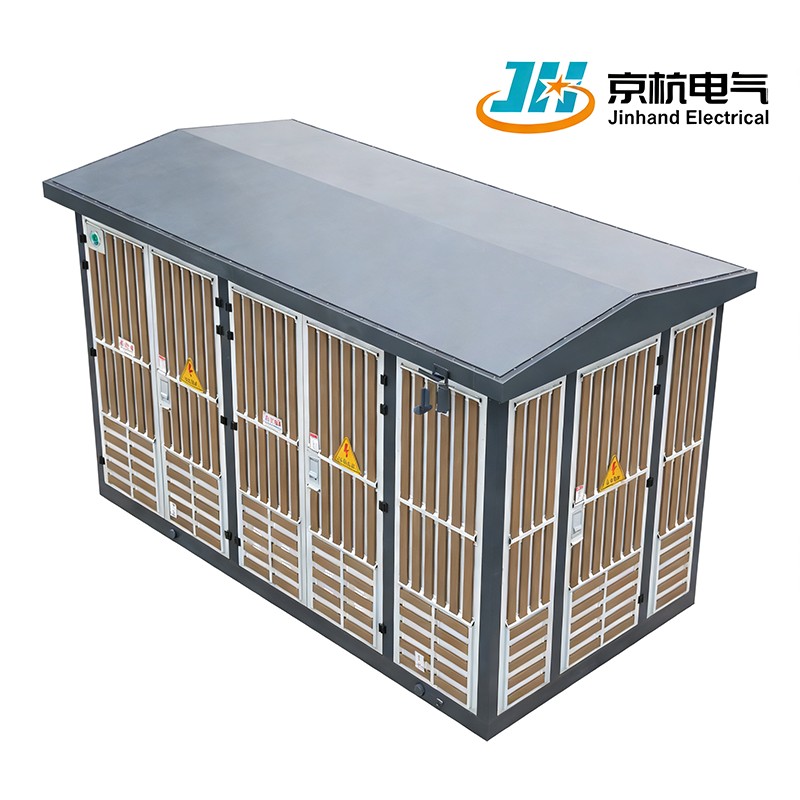

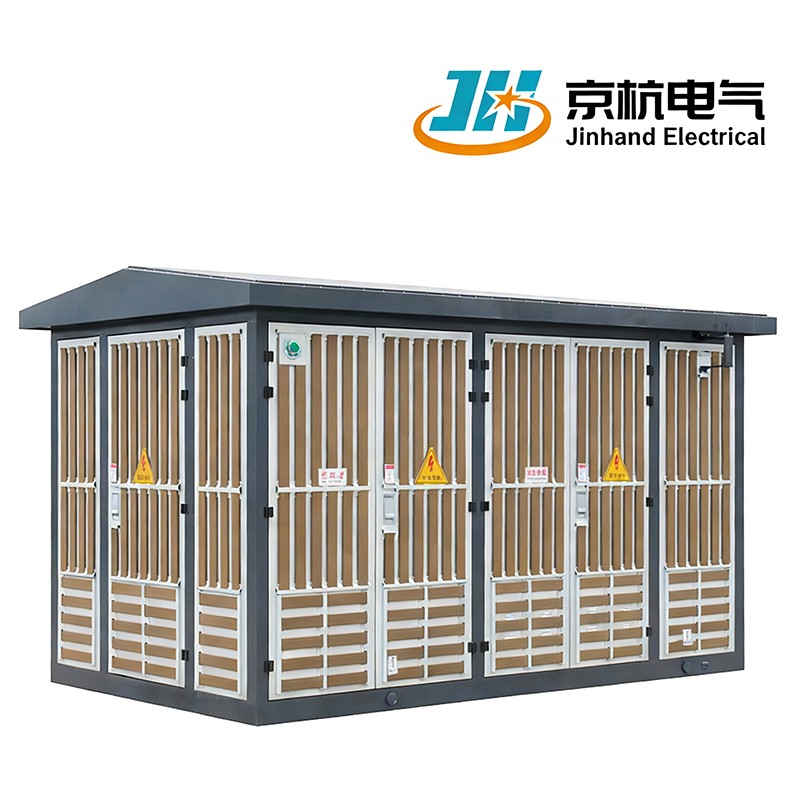

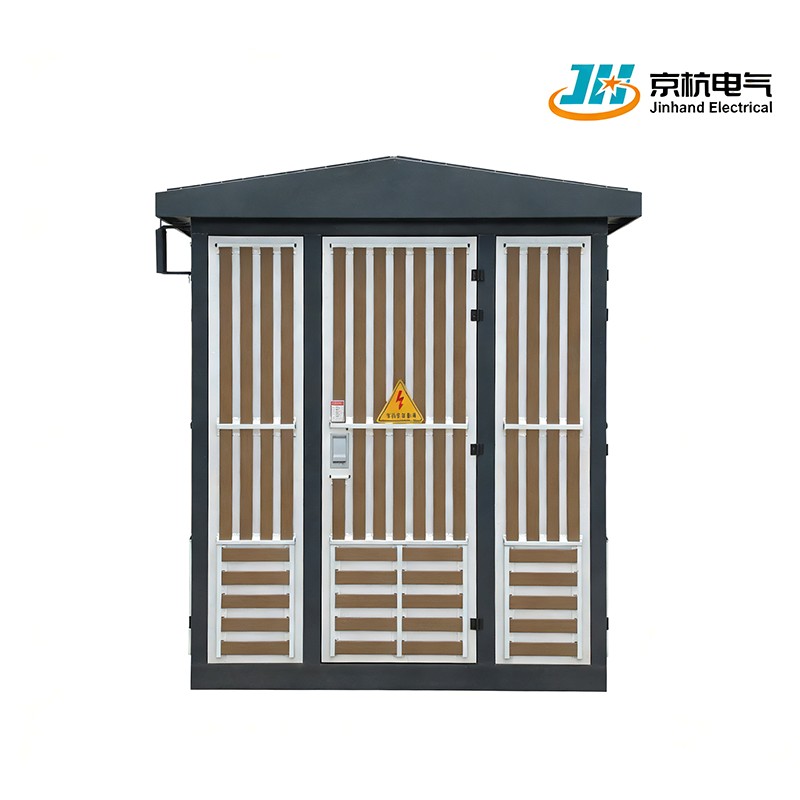

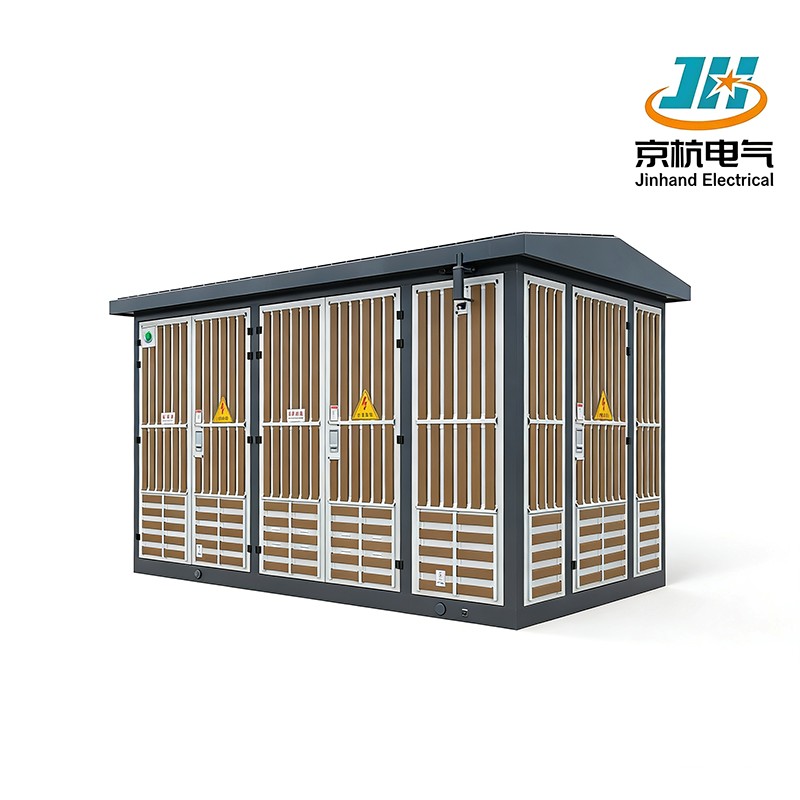

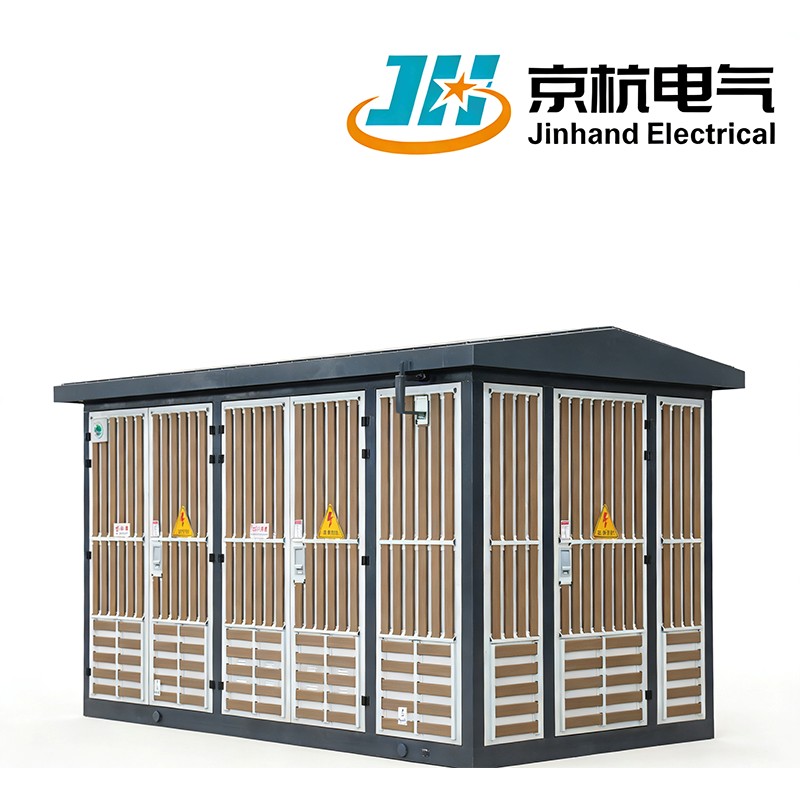

está comprometida em fornecer aos clientes equipamentos elétricos eficientes e confiáveis, aproveitando nossa rica experiência no setor para apoiar o sucesso dos negócios. Como fornecedor líder de equipamentos elétricos na China, nossa fábrica está equipada com instalações de produção avançadas e medidas rigorosas de controle de qualidade para garantir que nossos produtos atendam às necessidades dos clientes. A Subestação Pré-fabricada de Tensão é uma excelente solução de distribuição de energia interna adequada para vários cenários de aplicação.
1. Conformidade com os padrões: está em total conformidade com o padrão GB17467 "Subestação pré-fabricada de alta tensão/baixa tensão", garantindo confiabilidade e segurança.
2. Aplicações versáteis: Adequado para vários ambientes, incluindo distribuição de energia pública urbana, empresas industriais e de mineração, edifícios urbanos, comunidades residenciais, campos de petróleo, docas, hotéis, parques e canteiros de obras.
3. Opções flexíveis de fonte de alimentação: Capaz de alcançar rede em anel ou fonte de alimentação terminal, proporcionando flexibilidade na distribuição de energia.
| Item | Unidade | Aparelho elétrico de alta tensão | Transformador | Aparelho elétrico de baixa tensão |
| Tensão nominal | kV | 6/10 | 60/0,410/0,4 | 0.4 |
| Capacidade nominal | kVA |
|
50~1600 |
|
| Corrente nominal | A | 200、400、630 |
|
100~3200 |
| Corrente nominal de interrupção de curto-circuito | A | Chave de carga 400-600 |
|
15~63kA |
| ka | A chave combinada depende do fusível |
|
||
| Corrente suportável nominal de curto período | ka | 16,20(4s) |
|
15(1s) |
|
|
30(1s) | |||
| Corrente suportável de pico nominal | ka | 31,5,50 |
|
30 |
|
|
63 | |||
| Tensão suportável de frequência de energia (1min) | kV | Fase a terra e fase a fase 32/42 | 25/35 Imersão em óleo | ≤0,3,2 |
| fratura de isolamento 36/48 | 20/28Seco | >0,3,2,5 | ||
| Tensão suportável ao impulso relâmpago (pico) | kV | Fase a terra e fase a fase 60/75 | 60/75 |
|
| Fratura de isolamento 70/85 |
|
|||
| Nível de ruído | ab |
|
IP23 |
|
Nota:Quando a capacidade do transformador for inferior a 200KVA, os itens 5 e 6 não são necessários.
1.Projeto pré-fabricado:Projetado como uma subestação pré-fabricada, facilitando a instalação e reduzindo o tempo de construção no local.
2. Integração de alta e baixa tensão: Integra sistemas de alta e baixa tensão, permitindo um gerenciamento eficiente de energia.
3.Durabilidade e Confiabilidade:Construído para suportar condições ambientais adversas, garantindo desempenho de longo prazo e manutenção mínima.
1. Estrutura pré-fabricada integrada: A montagem pré-fabricada e modular de fábrica reduz o tempo e o custo de construção no local, melhorando a eficiência de entrega do projeto.
2. Projeto integrado de alta e baixa tensão: Equipamentos elétricos e transformadores de alta e baixa tensão são organizados em um layout compacto e integrado, economizando espaço e adequado para locais com área limitada.
3.Configuração de capacidade flexível: A capacidade do transformador varia de 50–1600kVA para atender a diferentes requisitos de carga de energia, com suporte para soluções personalizadas.
4. Alta proteção e forte adaptabilidade: A alta classificação de proteção do gabinete permite a adaptação a ambientes externos agressivos, adequados para vários ambientes, como parques industriais, áreas residenciais, portos e campos de petróleo.
5.Monitoramento Inteligente Opcional: Suporta a adição de módulos de monitoramento inteligentes para monitoramento em tempo real de temperatura, corrente, tensão e outros parâmetros.
Q1: A subestação pré-fabricada é adequada para áreas de grande altitude?
R: Sim, o design do produto considera a adaptabilidade à altitude e suporta operação normal em áreas de até 2.000 metros acima do nível do mar. Projetos personalizados estão disponíveis para altitudes mais elevadas.
Q2: Ele suporta os modos de rede em anel e de fonte de alimentação de terminal?
R: Sim. Ele pode ser configurado para rede em anel ou fonte de alimentação terminal com base nos requisitos do sistema de distribuição, oferecendo flexibilidade para diferentes estruturas de rede.
Q3: A instalação requer fundações especiais?
R: Os requisitos de fundação são simples, normalmente uma base plana de concreto. Fornecemos desenhos de fundação e orientações de instalação para uma construção rápida e fácil.
Q4: Inclui proteção contra raios e aterramento?
R: Sim, o produto possui dispositivos de proteção contra raios integrados e um sistema de aterramento dedicado, em conformidade com os padrões nacionais de segurança elétrica.
Q5: A manutenção requer pessoal especializado?
R: A manutenção diária é simples e o design modular facilita a inspeção e o reparo. Fornecemos treinamento operacional e manuais de manutenção, podendo também celebrar contratos de serviços de manutenção.
