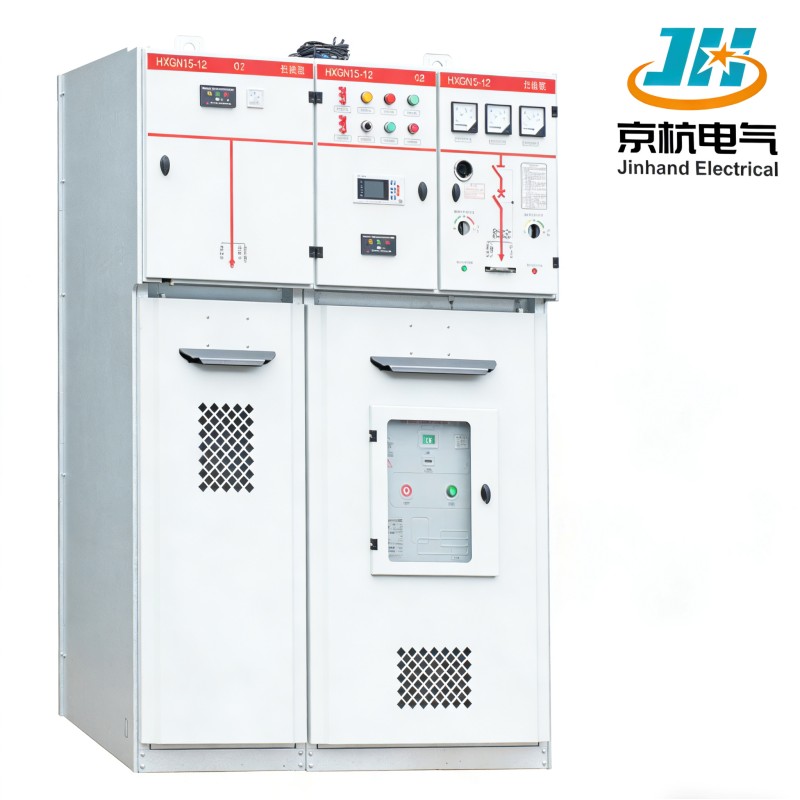

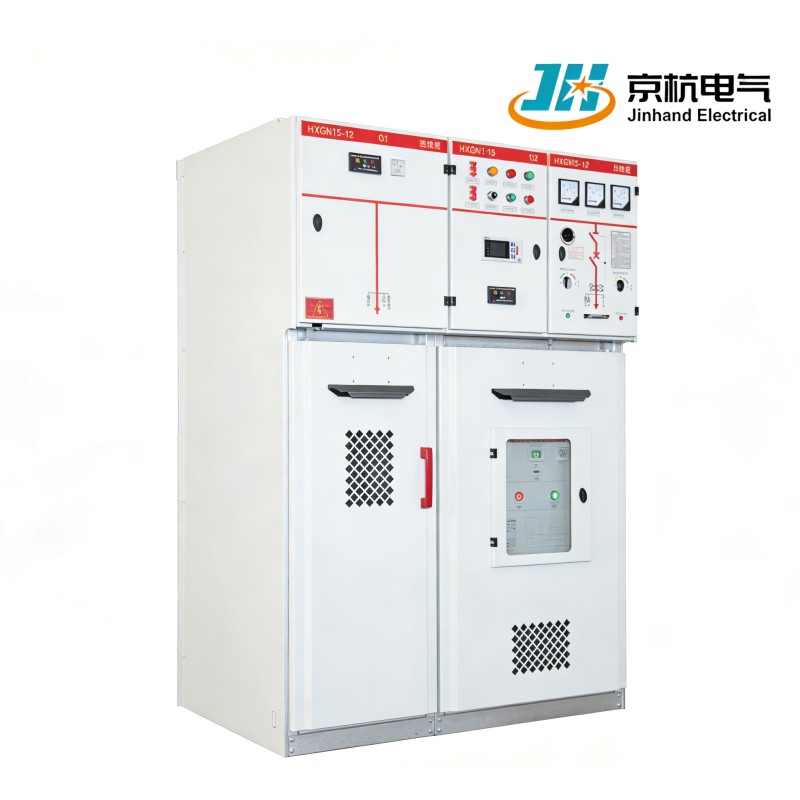

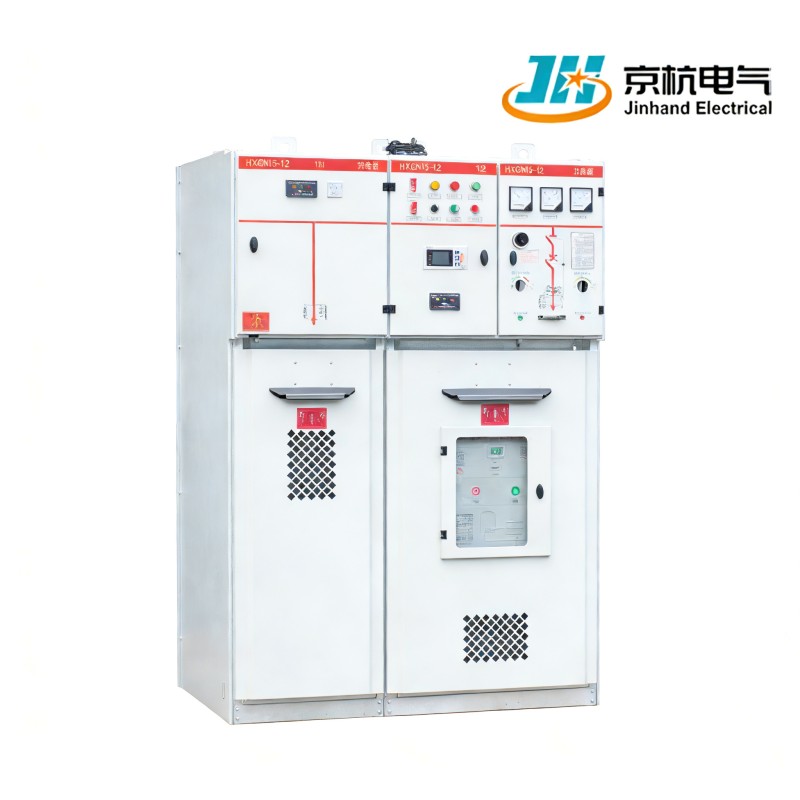

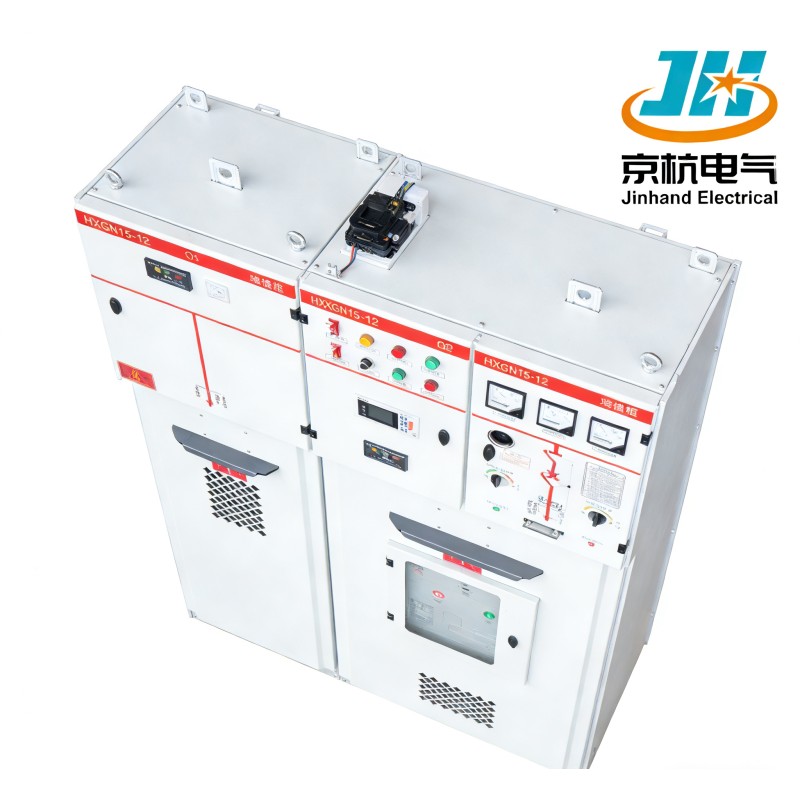

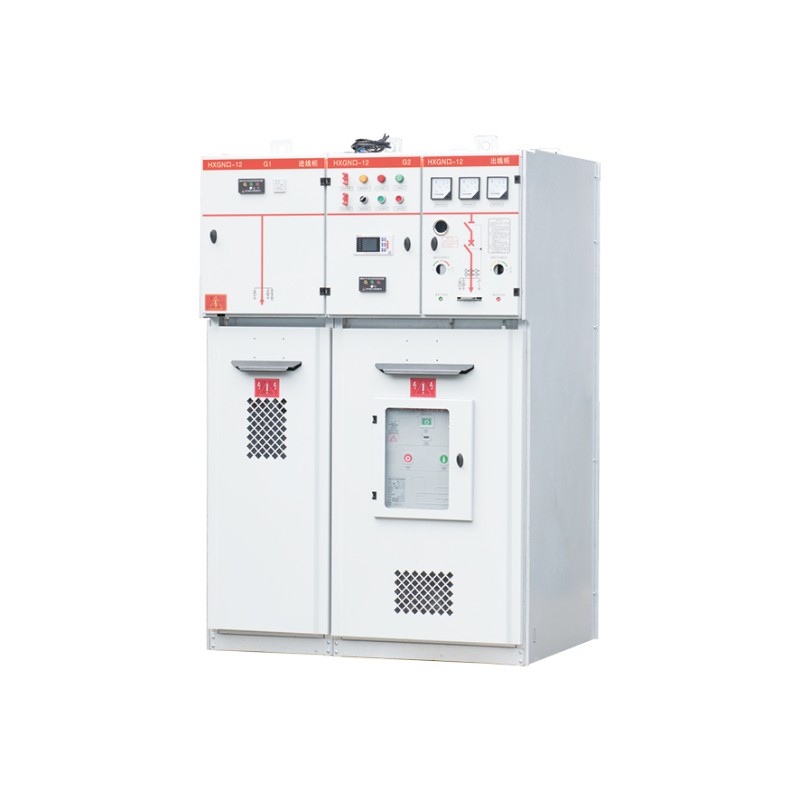

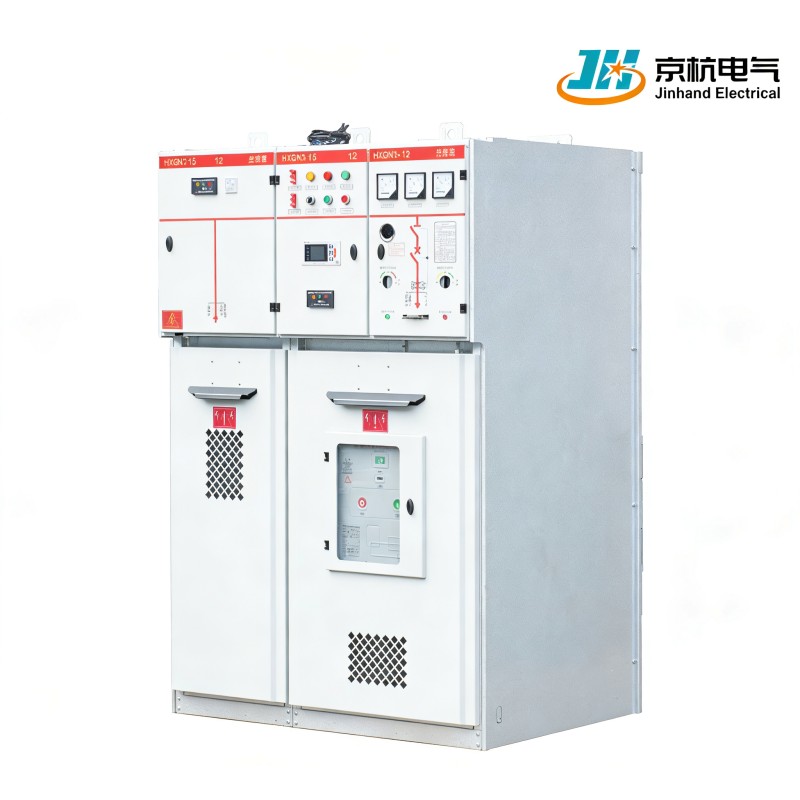

O painel de distribuição da unidade principal de anel fechado de metal CA HXGN-12, fabricado por um fornecedor e fábrica líder na China, é projetado para sistemas de energia CA 50 Hz, 12 kV. Este painel confiável é amplamente utilizado em redes de anéis de cabos industriais/civis e terminais de energia, incluindo subestações secundárias, redes de distribuição urbana, aeroportos, metrôs e shopping centers.
1. Aplicação versátil: Adequado para uma ampla gama de usos, incluindo pequenas subestações, estações de comutação e redes de distribuição urbana.
2.Alta confiabilidade:Projetado para sistemas de energia de 12kV, garantindo desempenho confiável em vários ambientes, incluindo aplicações industriais e civis.
3. Ampla utilização: Aplicável em diversos setores, como shopping centers, aeroportos, hospitais e ferrovias, tornando-se uma solução flexível para distribuição de energia.
4. Gerenciamento eficiente de energia: Suporta distribuição eficiente de energia em redes de anéis de cabos e terminais de fonte de alimentação, aumentando a eficiência operacional.
| Projeto | Unidade | Parâmetro |
| Tensão nominal | kV | 12 |
| Frequência nominal | Hz | 50 |
| Corrente nominal do barramento principal/corrente nominal máxima do fusível | A | 630.125 |
| Corrente nominal suportável de curto período do circuito principal e do circuito de aterramento | kA/S | 20,3 |
| Corrente suportável de pico nominal do circuito principal e do circuito de aterramento | ka | 50 |
| Corrente nominal de curto-circuito do circuito principal e do circuito de aterramento | ka | 50 |
| Número de interrupções de capacidade total do interruptor de carga | Tempos | 100 |
| Corrente de quebra de fusível | ka | 31,5,40 |
| Corrente nominal de interrupção em malha fechada | A | 630 |
| Corrente de transferência nominal | A | 1600 |
| Vida mecânica | Tempos | 2000 |
| Tensão suportável de frequência de energia de 1min (pico) em relação ao solo/fratura isolada | kV | 42,48 |
| Tensão suportável de impulso de raio (pico), fase a fase, quebra de terra/isolamento | kV | 75,85 |
| Tensão suportável de frequência de energia de 1min do circuito secundário | kV | 2 |
| Nível de proteção |
|
IP3X |
1. Compatibilidade AC 50 Hz: Projetado especificamente para sistemas de energia AC 50 Hz, 12kV, fornecendo especificações de desempenho precisas.
2. Design fechado em metal: O gabinete de metal robusto garante durabilidade e proteção contra fatores ambientais.
3. Funcionalidade Integrada: Combina múltiplas funções em uma unidade, agilizando os processos de instalação e manutenção.
4.Estrutura compacta:Projetada para ocupar o mínimo de espaço e, ao mesmo tempo, fornecer a máxima eficiência operacional.
5. Adaptabilidade Ambiental: Adequado para vários ambientes, incluindo áreas residenciais urbanas, locais industriais e aplicações de energia renovável, como geração de energia eólica.
1.Monitoramento Inteligente: Sensores inteligentes opcionais e sistema de monitoramento remoto para dados em tempo real (corrente, tensão, temperatura), permitindo operação remota e aviso de falhas.
2.Design Modular e Expansível: A estrutura modular permite configuração flexível e fácil expansão ou atualizações futuras.
3. Alta Segurança: Sistema de intertravamento abrangente evita operação incorreta. A caixa metálica totalmente fechada com classificação IP3X protege contra poeira e umidade.
4.Eficiência Energética e Ecológica: Utiliza materiais de baixa perda e design eletromagnético otimizado para reduzir o consumo de energia.
5. Instalação e manutenção rápidas: compacto e fácil de instalar. Os principais componentes apresentam design plug-in para manutenção sem ferramentas, minimizando o tempo de inatividade.
1. Consulta técnica: Projeto de sistema gratuito e orientação de seleção técnica.
2.Suporte para instalação e comissionamento: Assistência de engenheiro no local disponível.
3.Serviços de treinamento: Treinamento em operação, manutenção e segurança para clientes.
4. Serviço pós-venda responsivo: linha direta 24 horas por dia, 7 dias por semana e serviços remotos de solução de problemas de falhas.
1."Usamos RMU HXGN-12 em vários complexos comerciais. Eles operam de forma estável, são fáceis de instalar e o serviço pós-venda é ágil e confiável."
—Henan Xinding Sheng Nova Energia Co., Ltd.
2."O design compacto é perfeito para salas de distribuição de energia com espaço limitado. Os recursos inteligentes melhoraram significativamente nossa eficiência operacional."
- Hebei Manjiang Engenharia de Construção Co., Ltd.
3."Suporte profissional desde a compra até a instalação. Os produtos oferecem alto custo-desempenho, atendem aos padrões internacionais e tiveram um bom desempenho em nossos projetos no exterior."—Zhejiang Changlan Electric Power Technology Co., Ltd.
Cultivamos parcerias fortes e duradouras com clientes em mais de 30 países devido à nossa qualidade de alto nível, recebendo avaliações positivas contínuas dos nossos produtos.
Após mais de dez anos de desenvolvimento, a Jinhand emergiu como um dos principais fabricantes e fornecedores de equipamentos elétricos na China. Nossa fábrica adotou muitas tecnologias e maquinários avançados, e encorajamos você a solicitar nossos produtos premium fabricados na China com preços razoáveis.
