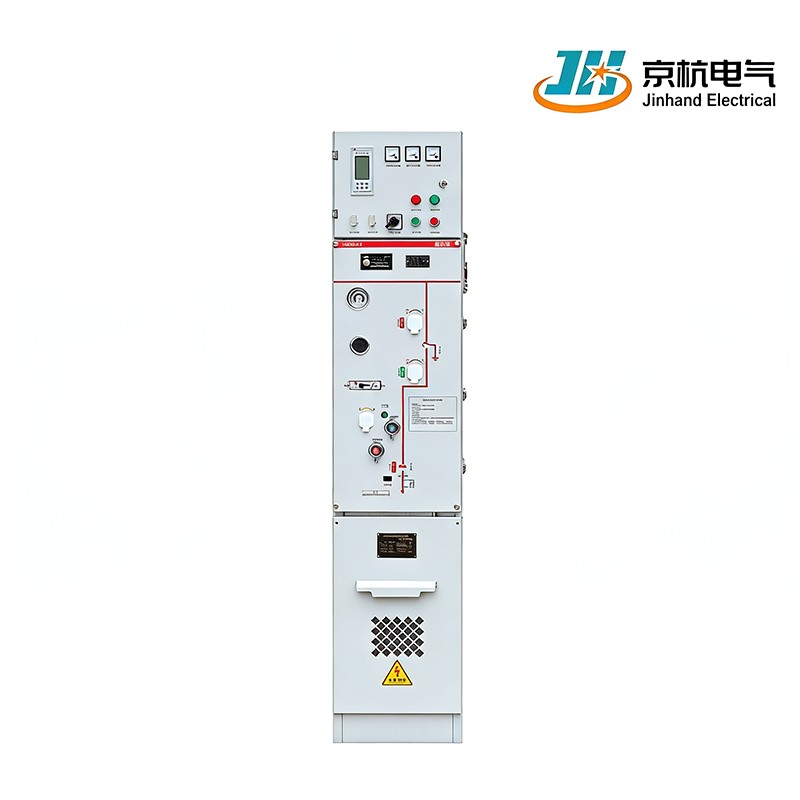

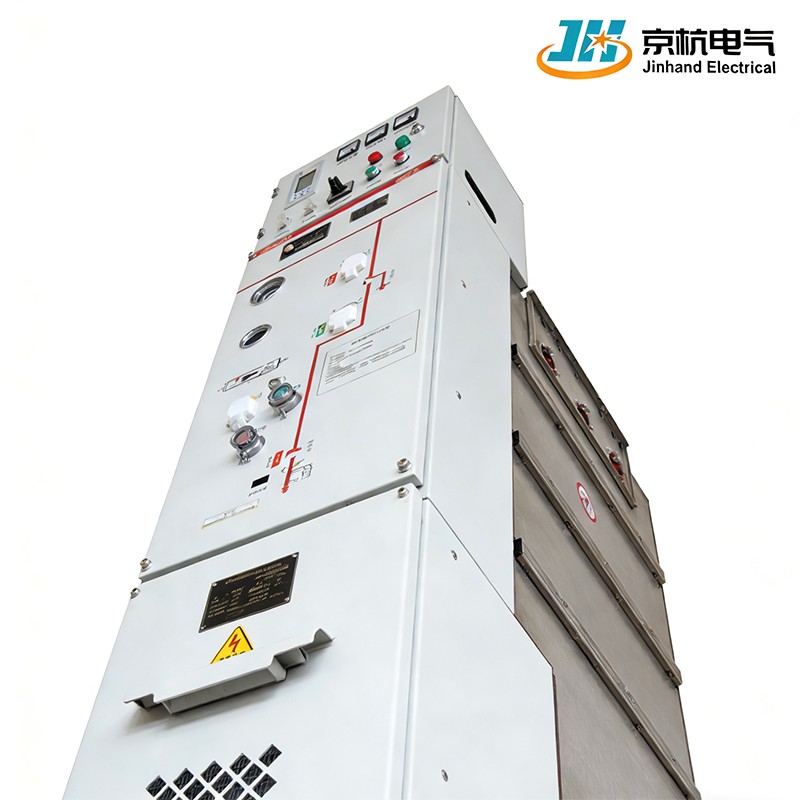

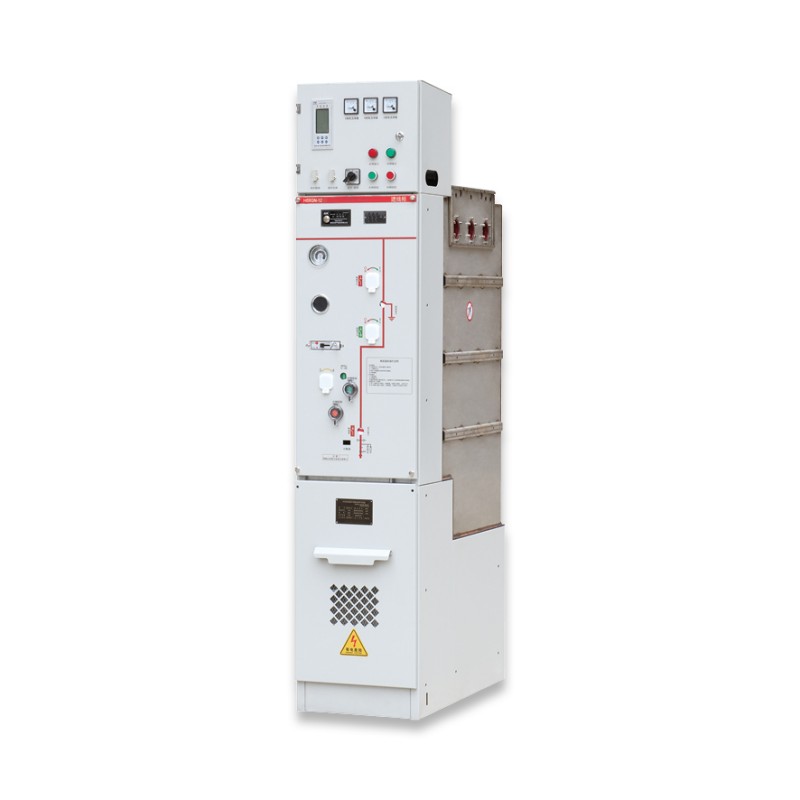

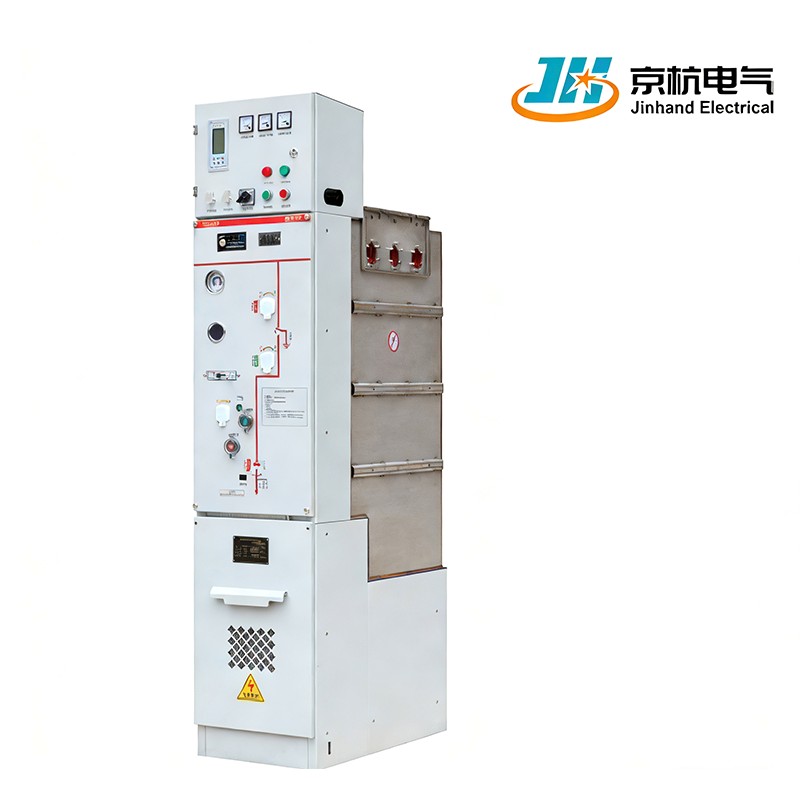

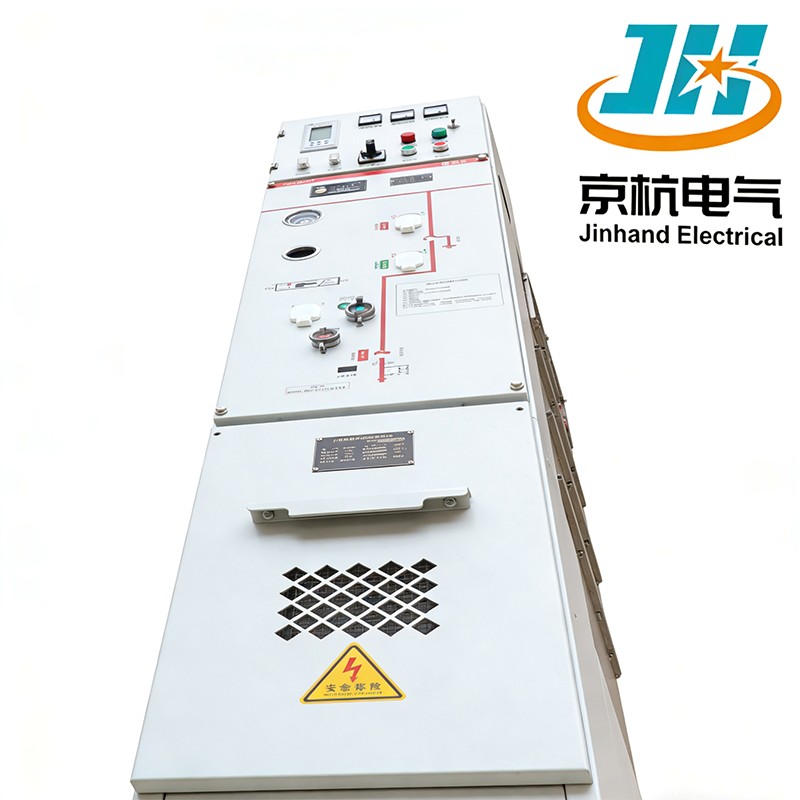

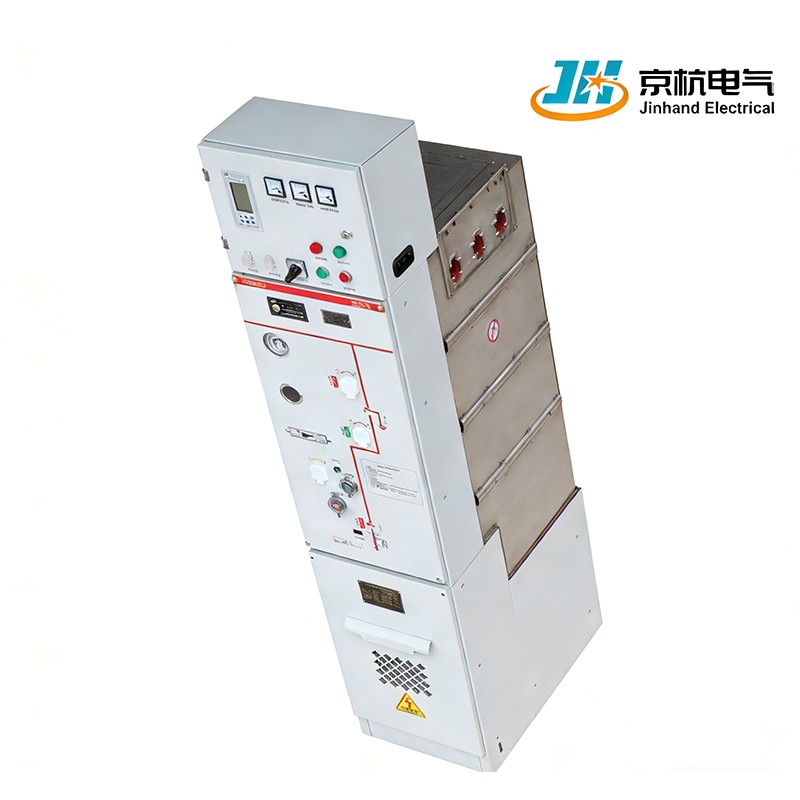

O painel CA isolado a ar HBXGN-24 ambientalmente seguro é um painel isolado a gás ecologicamente correto fabricado na China. Como principal fornecedor e fábrica, fornecemos esta solução avançada com um interruptor a vácuo e isolamento de zero/micropressão com gás ecológico. Garante desempenho confiável, baixa manutenção e conformidade com padrões de isolamento de ar para distribuição eficiente de energia.
1. Ecologicamente correto: utiliza gás ecológico como principal meio de isolamento, promovendo a sustentabilidade.
2. Extinção de arco a vácuo: Emprega uma câmara de extinção de arco a vácuo, garantindo uma supressão de arco eficaz e confiável.
3. Baixa pressão operacional: Opera com pressão manométrica zero ou micro pressão positiva, aumentando a segurança e a confiabilidade.
4. Encapsulamento Mínimo: Nenhum encapsulamento no circuito principal reduz a complexidade e possíveis pontos de falha.
5. Conformidade com os padrões de isolamento: Atende aos requisitos de isolamento de ar para isolamento de terra e fase, garantindo um desempenho confiável.
| Projeto | Unidade | Módulo C | Módulo FM | Módulo VM | |
| Interruptor de carga | Eletrodomésticos Combinados | Disjuntor a Vácuo | Interruptor de isolamento/aterramento | ||
| Tensão nominal | kV | 24 | |||
| Tensão suportável de frequência de energia de 1min | kV | 42/48 | |||
| Tensão suportável de impulso relâmpago | kV | 75/85 | |||
| Corrente nominal | A | 630 | 125* | 630 | 630 |
| Capacidade de ruptura |
|
|
|
|
|
| Corrente de interrupção em malha fechada | A | 630 |
|
|
|
| Corrente de interrupção de carregamento do cabo | A | 135 |
|
|
|
| 5% de corrente de interrupção de carga ativa | A | 31.5 |
|
|
|
| Corrente de interrupção de falha à terra | A | 200 |
|
|
|
| Corrente de interrupção de curto-circuito | ka |
|
31,5* | 25 |
|
| Corrente de transferência nominal | A |
|
1500 |
|
|
| Selecione a corrente máxima A do fusível | A |
|
125 |
|
|
| Curto-circuito criando corrente | ka | 63 | 80* | 25 |
|
| Curto tempo de corrente suportável | ka | 25 |
|
25 | 25 |
| Duração do curto-circuito | s | 4 |
|
4 | 4 |
| Vida mecânica | Tempos | 5000 | 5000 | 10000 | 3000 |
| Pressão do gás | MPa | 0,025(20°C) | |||
| Taxa anual de vazamento |
|
≤0,05% | |||
| Método de extinção de arco |
|
Extinção de arco a vácuo | |||
| Nível de proteção |
|
IP67/3X (caixa de ar/invólucro) | |||
1.Tecnologia de isolamento de gás:Usa gás ecológico combinado com suporte mínimo de isolamento sólido para isolamento eficaz.
2.Design compacto:Projetado para otimizar o espaço, mantendo altos padrões de desempenho.
3. Operação confiável: Garante um funcionamento consistente em condições normais com configurações de baixa pressão.
4.Aplicação versátil:Adequado para diversas aplicações de distribuição, melhorando a usabilidade em diferentes ambientes.
1.Temperatura ambiental: temperatura máxima:+40°C, temperatura mínima: -25°C, temperatura média de 24 horas: ≤ 35°C;
2. Umidade ambiental: Umidade relativa média máxima: média de 24 horas ≤ 95%, média mensal ≤ 90%;
3.Altitude: ≤ 1500 metros (tipo convencional, sob pressão de inflação padrão), são necessárias instruções especiais para> 1500 metros;
4.Condições especiais: Para condições operacionais especiais além do ambiente operacional normal, podemos negociar com nossa empresa antecipadamente.
1. Avanço na tecnologia de ecogás
Formulação de gás misto autodesenvolvida: Alcança o equilíbrio ideal entre resistência de isolamento e respeito ao meio ambiente;
Sistema de vedação por pressão micropositiva: Estrutura de vedação multicamadas garantindo 30 anos de operação livre de manutenção;
Monitoramento de Gás Online: Monitoramento do status do gás em tempo real com aviso prévio de anormalidades.
2. Otimização da tecnologia de extinção de arco a vácuo
Mecanismo de operação magnético permanente: Tempo de operação ≤50ms, velocidades de abertura/fechamento ajustáveis;
Design de Câmara de Arco Duplo: Comutação automática entre as câmaras de arco principal e de backup garantindo fornecimento de energia ininterrupto;
Monitoramento inteligente de desgaste de contato: previsão baseada em algoritmo da vida útil do contato.
3. Inovações em Design Estrutural
Projeto Integrado de Três Posições: Integração de funções de isolamento, aterramento e disjuntor;
Estrutura de manutenção com acesso frontal: Todas as operações e manutenções podem ser realizadas pela parte frontal do gabinete;
Sistema de intertravamento anti-operação incorreta: Intertravamentos mecânicos + elétricos duplos garantindo segurança operacional.
1. Liderança tecnológica: Mais de uma década focada em P&D de painéis ecológicos, dominando as principais tecnologias
2. Qualidade confiável: mais de 2.000 unidades operando globalmente, com o maior tempo de operação superior a 10 anos
3. Serviço abrangente: Rede de serviços global estabelecida que fornece suporte localizado
4. Alta relação custo-benefício: preço 30-40% menor em comparação com marcas importadas com desempenho equivalente
5. Cooperação flexível: Suporte para vários modelos de cooperação para atender às diferentes necessidades do cliente
Devido à nossa qualidade superior, estabelecemos relacionamentos duradouros com clientes em mais de 30 países, recebendo elogios consistentes pelos nossos produtos.
