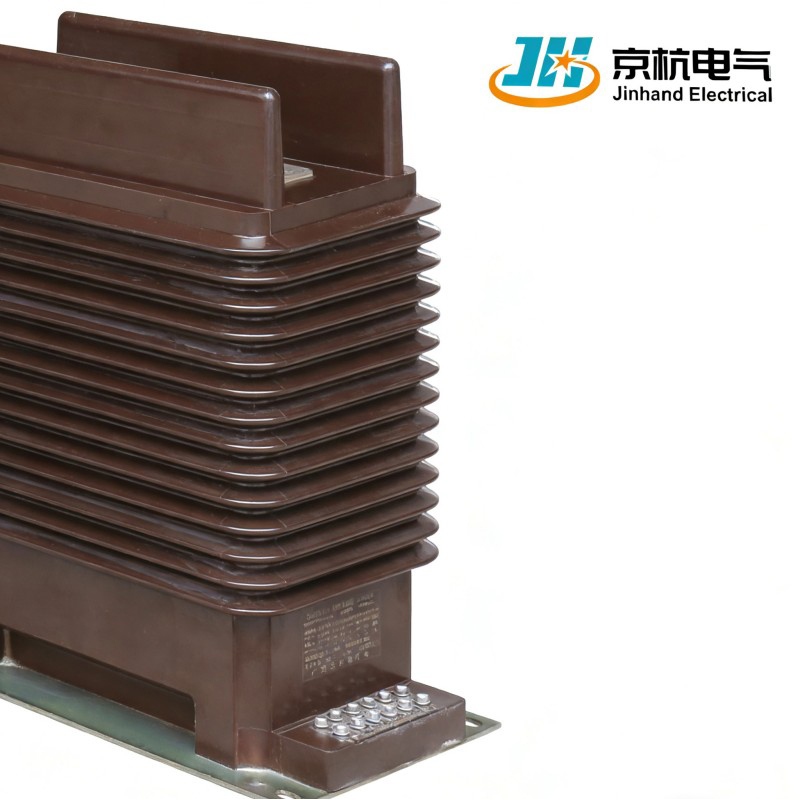

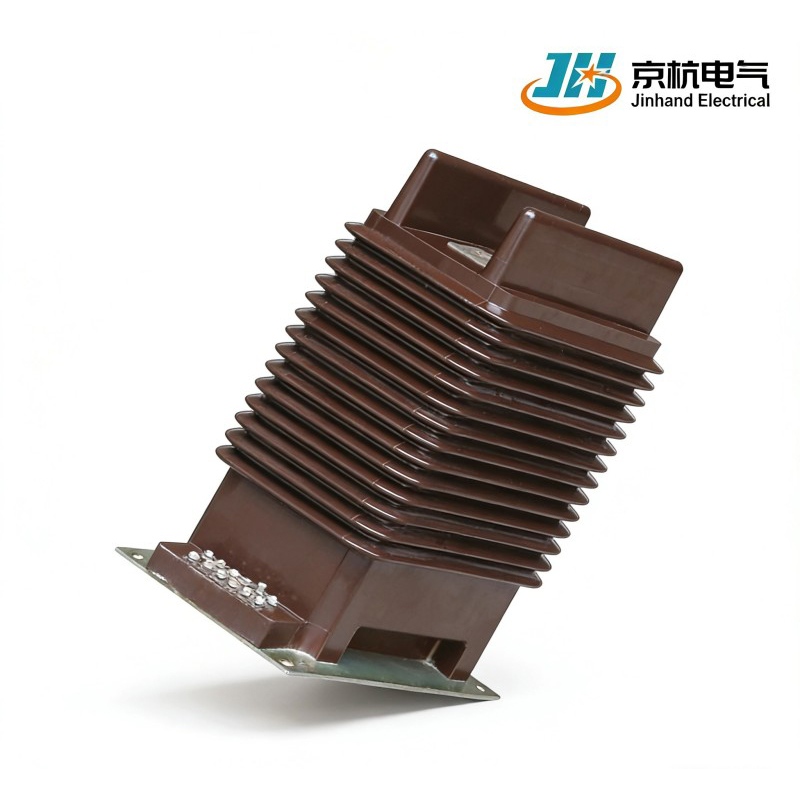

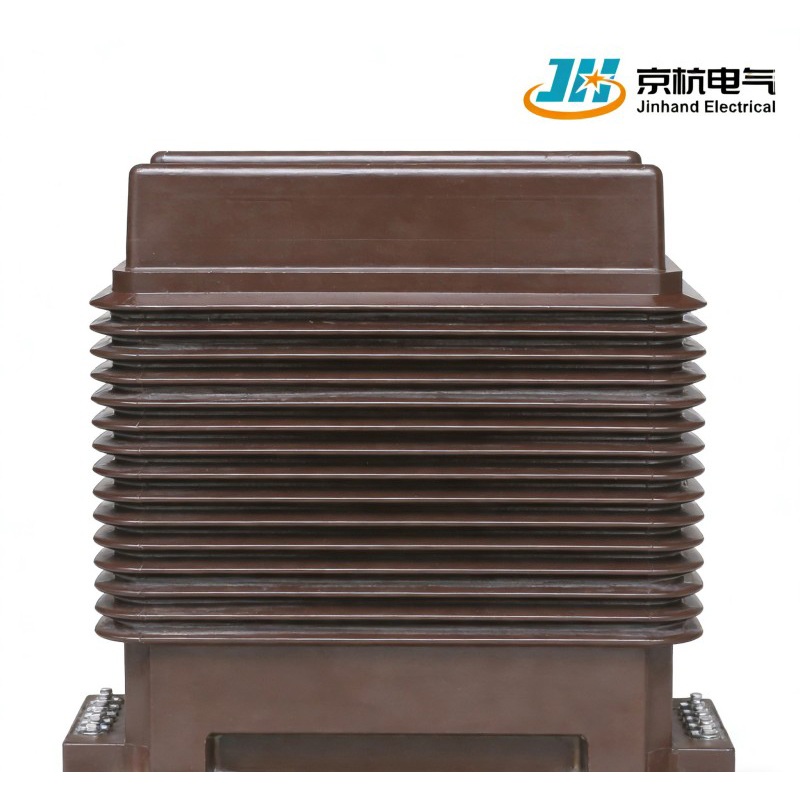

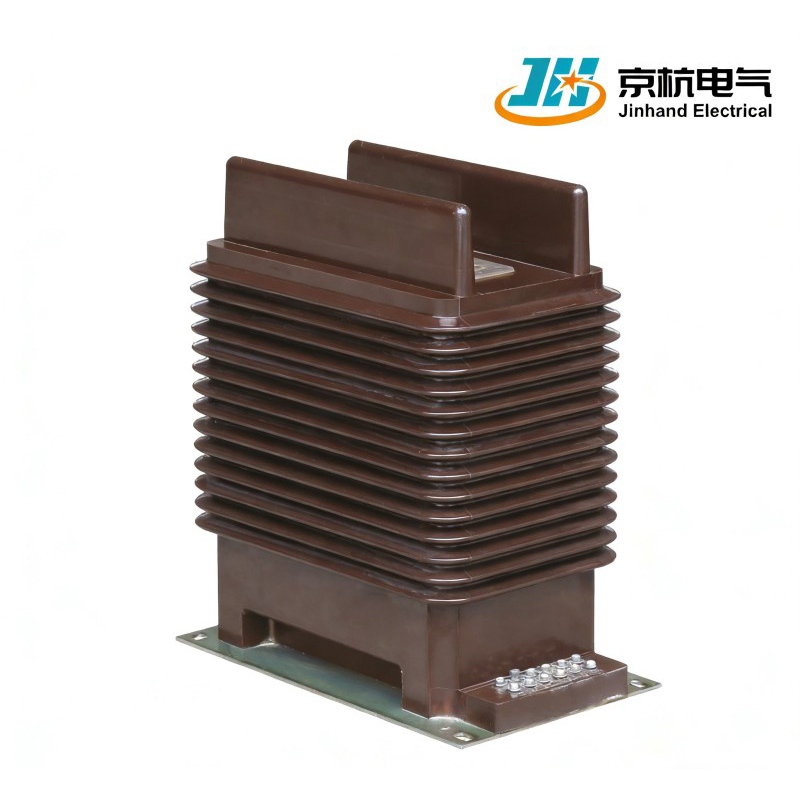

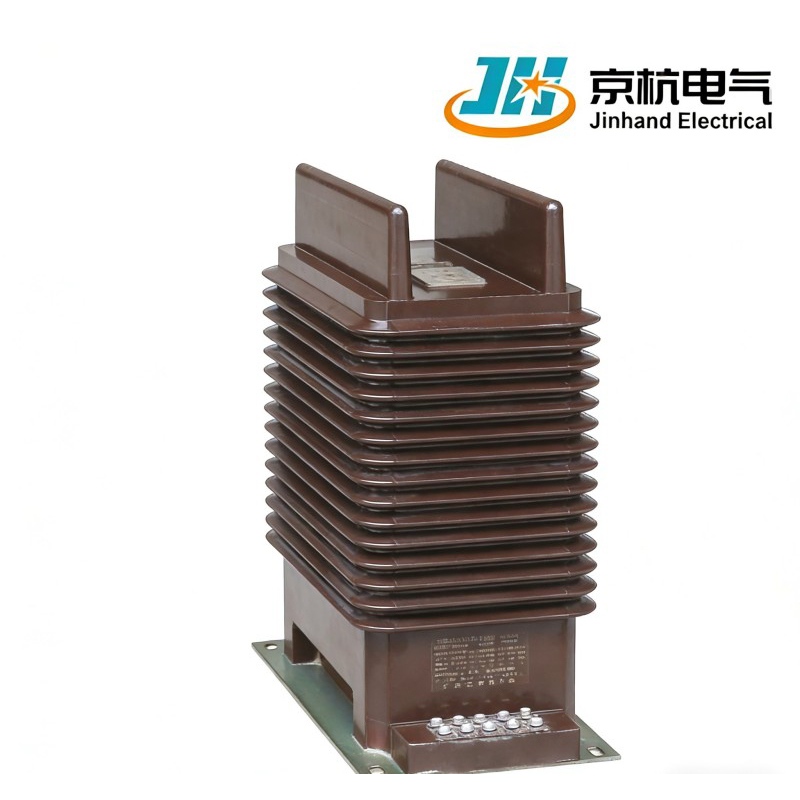

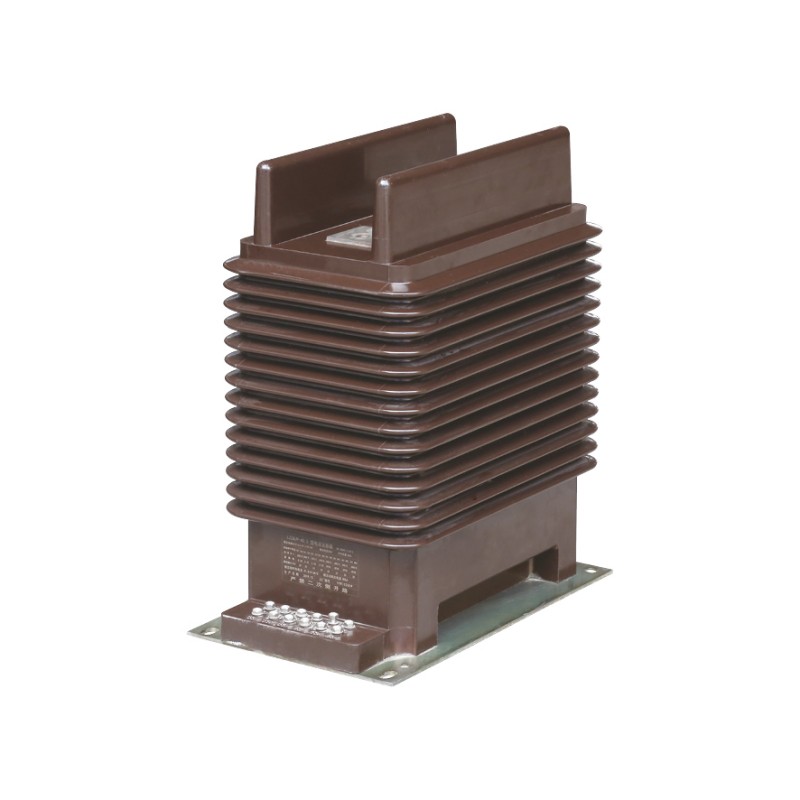

Transformador de corrente tipo pilar totalmente fechado

O transformador de corrente tipo pilar totalmente fechado LZZBJ9-35 está em conformidade com os padrões GB/T 20840.1, 2 e IEC 61869-1, 2, garantindo alta confiabilidade e segurança. Operando em temperaturas ambientes de -5°C a +40°C, apresenta um impressionante nível de isolamento de 40,5/95/200 kV. Com fator de potência cosφ = 0,8 (atrasado) e opções de correntes secundárias nominais de 5A ou 1A, este equipamento é versátil para diversas aplicações. Como fabricante e fornecedor líder com base na China, nossa fábrica se dedica a produzir soluções elétricas de alta qualidade que atendem às diversas necessidades da indústria.

Vantagens

1. Conformidade com os padrões: Atende aos padrões GB/T 20840.1, 2 e IEC 61869-1, 2, garantindo uma operação confiável e segura.
2. ampla faixa de temperatura operacional: funciona efetivamente em temperaturas ambientes de -5 ℃ a + 40 ℃, adequado para várias condições ambientais.
3.Desempenho versátil:Oferece flexibilidade com correntes secundárias nominais de 5A ou 1A, acomodando diferentes requisitos de aplicação.

PRINCIPAIS PARÂMETROS TÉCNICOS

Nota: Caso os parâmetros solicitados pelo usuário estejam além do escopo da tabela acima, eles poderão ser determinados após consulta à nossa empresa.

Principais recursos

1. Conformidade com os padrões: Atende aos padrões GB/T 20840.1, 2 e IEC 61869-1, 2, garantindo uma operação confiável e segura.
2. ampla faixa de temperatura operacional: funciona efetivamente em temperaturas ambientes de -5 ℃ a + 40 ℃, adequado para várias condições ambientais.
3.Desempenho versátil:Oferece flexibilidade com correntes secundárias nominais de 5A ou 1A, acomodando diferentes requisitos de aplicação.

Destaques do produto

1.Estrutura tipo pilar totalmente fechada de alta tensão: projetada para sistemas de energia de 35kV com um nível de isolamento de 40,5/95/200 kV, oferecendo excelente resistência à tensão e resistência à descarga de poluição.
2. Design opcional de proporção dupla: suporta taxas de transformação simples e duplas, por exemplo, 50-100/5 para acomodar a expansão do sistema ou necessidades de variação de carga.
3. Integração de alta precisão e proteção: Combina classes de medição 0,2S/0,5 com classes de proteção (10P10/10P20/10P30), atendendo aos requisitos integrados para medição, monitoramento e proteção de relé.
4. Ampla faixa de temperatura operacional: Operação estável em temperaturas ambientes de -5 ℃ a + 40 ℃, adequada para a maioria das regiões climáticas.

Otimização de Custos Operacionais

1.Design Integrado Tipo Pilar: A estrutura robusta reduz a necessidade de suportes externos, diminuindo a complexidade de instalação e manutenção.
2. Alta estabilidade dinâmica e térmica: corrente térmica de curto prazo de até 72 kA e corrente de estabilidade dinâmica de até 144 kA, com forte capacidade de resistência a curto-circuito para prolongar a vida útil do equipamento.
3. Baixa perda de fator de potência: cosφ = 0,8 (atraso) melhora a eficiência energética do sistema e reduz as perdas operacionais.

Logística e Instalação

1.Estrutura modular do pilar: Enviado como unidades completas com fácil montagem no local, reduzindo o tempo de construção.
2. Compatível com bases de montagem padrão: Fornece flanges de montagem e fixadores compatíveis com vários quadros e estruturas de 35kV.
3.Extensa experiência em embalagens de exportação: atendeu clientes em mais de 30 países, oferecendo suporte a opções de embalagens, como caixas e paletes de madeira.

Durabilidade e Estabilidade

1. Isolamento fundido totalmente fechado: Design externo com resistência à chuva, poeira e UV, adequado para subestações externas e ambientes agressivos.
2. Projeto sísmico e resistente ao vento: Alta resistência estrutural atende aos requisitos para altas velocidades de vento e condições sísmicas.
3.Baixa Descarga Parcial: Utiliza materiais isolantes de alta qualidade e processos de fundição a vácuo para garantir um desempenho de isolamento estável durante a operação de longo prazo.

Vantagens do processo de produção

1.Processo de gelificação de pressão totalmente automática (APG): Garante camadas de isolamento densas e uniformes, sem lacunas de ar ou rachaduras.
2. Processos de enrolamento e blindagem de precisão: Reduz vazamentos e interferências magnéticas, melhorando a precisão da medição e a imunidade eletromagnética.
3. Validação completa de testes de tipo: Inclui testes de gama completa, como impulso de raio, aumento de temperatura, erro e descarga parcial, garantindo conformidade com os padrões nacionais e IEC.

Recursos de design inovadores

1. Função de comutação automática de proporção dupla opcional: Suporta comutação de proporção remota ou local para se adaptar às mudanças de operação do sistema.
2.Fornecimento de interface de monitoramento inteligente: pode integrar módulos de monitoramento on-line para temperatura, corrente, etc., suportando integração de subestação digital.
3. Projeto de prevenção de explosões e rachaduras: A estrutura interna de alívio de pressão evita a ruptura do equipamento durante falhas.

Recursos ecológicos e de economia de energia

1.Materiais epóxi ecológicos: Os materiais de isolamento não são tóxicos e são biodegradáveis, atendendo aos requisitos de equipamentos de energia verde.
2. Núcleo magnético de baixa perda: usa chapas de aço silício de alta permeabilidade e baixa perda para reduzir a corrente sem carga e as perdas de ferro.
3.Design reciclável de longa vida: Vida útil do produto de mais de 30 anos, com materiais facilmente classificados e reciclados após o descomissionamento.

Por que nos escolher?

1. Fabricante especializado de transformadores de 35kV: Oferece uma série de produtos com processos maduros e capacidades de produção em massa.
2.Certificações e relatórios completos: Fornece relatórios de teste de tipo emitidos por centros de testes nacionais, apoiando o acesso à rede.
3. Ampla aplicação em projetos nacionais e internacionais: Ampla experiência operacional em usinas de energia, plantas industriais, novas energias e outros campos.
4. Suporte de serviço ponta a ponta: Oferece serviços completos, desde consulta de seleção, confirmação de desenho, orientação de instalação até manutenção pós-venda.

Perguntas frequentes

Q1: Como é realizada a fiação e a comutação de relação para transformadores de relação dupla?
R: A comutação de proporção normalmente é feita por meio de peças ou terminais de ligação externos. Consulte nossos diagramas de fiação para conexões específicas. Alguns modelos suportam comutação elétrica remota.
Q2: É adequado para áreas de grande altitude?
R: Os produtos padrão são adequados para altitudes ≤1000m. Aplicações em grandes altitudes exigem projetos personalizados com isolamento aprimorado.
Q3: Qual é a classificação de proteção?
R: Os modelos externos geralmente têm classificação IP54. Classificações mais altas, como IP55, podem ser fornecidas mediante solicitação.

Suporte de serviço

1. Consulta técnica de pré-venda: Fornece aconselhamento sobre coleta e seleção de parâmetros do sistema, suporta projeto de desenho e confirmação. 2. Orientação de instalação no local: Engenheiros disponíveis para orientação no local ou em vídeo para instalação e comissionamento. 3.Fornecimento de peças sobressalentes: mantém estoque de componentes principais para substituição e reparo rápidos.
