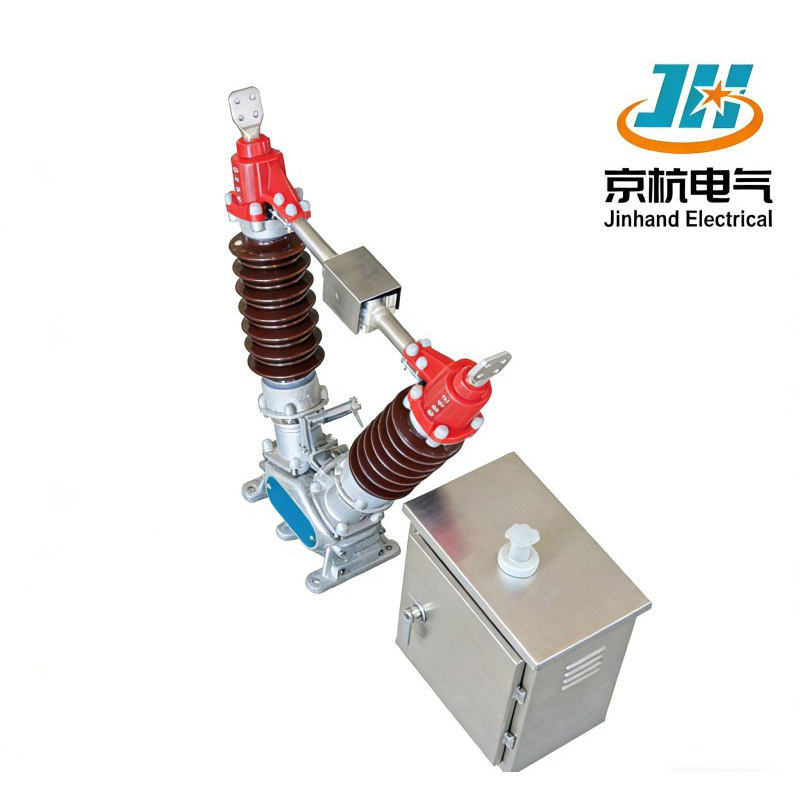

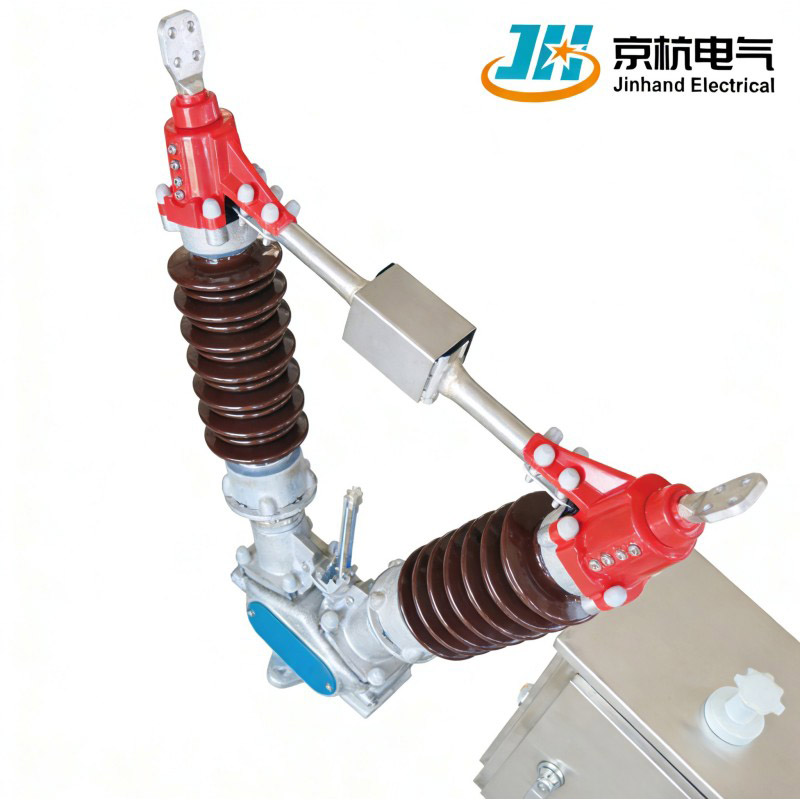

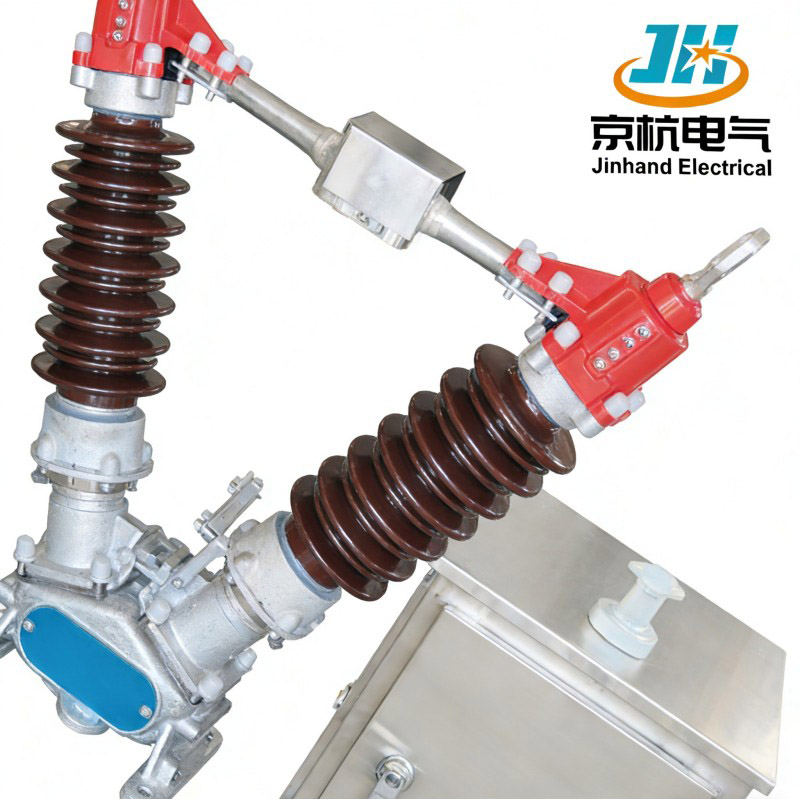

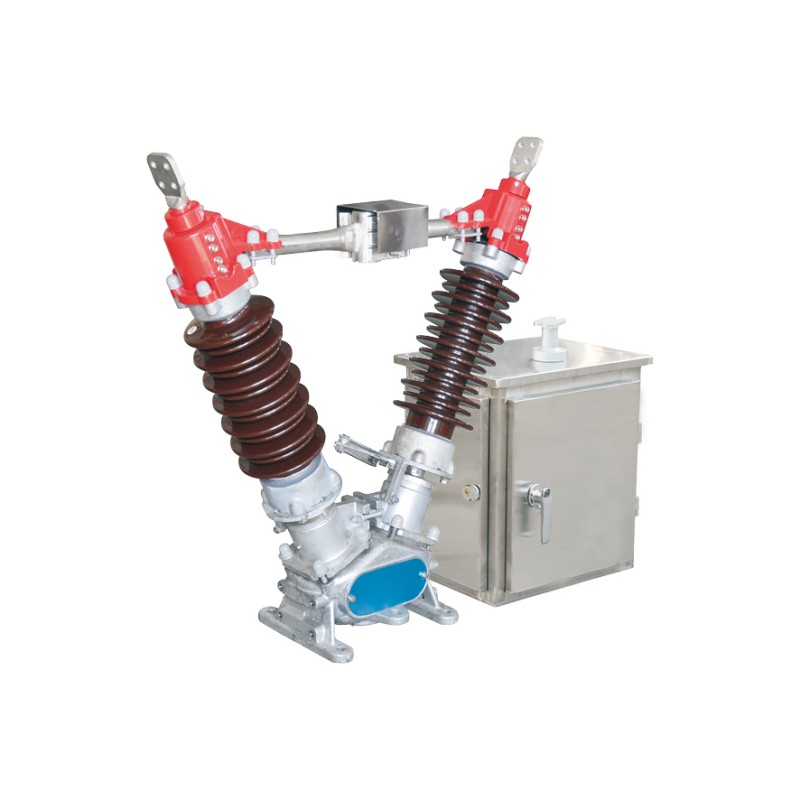

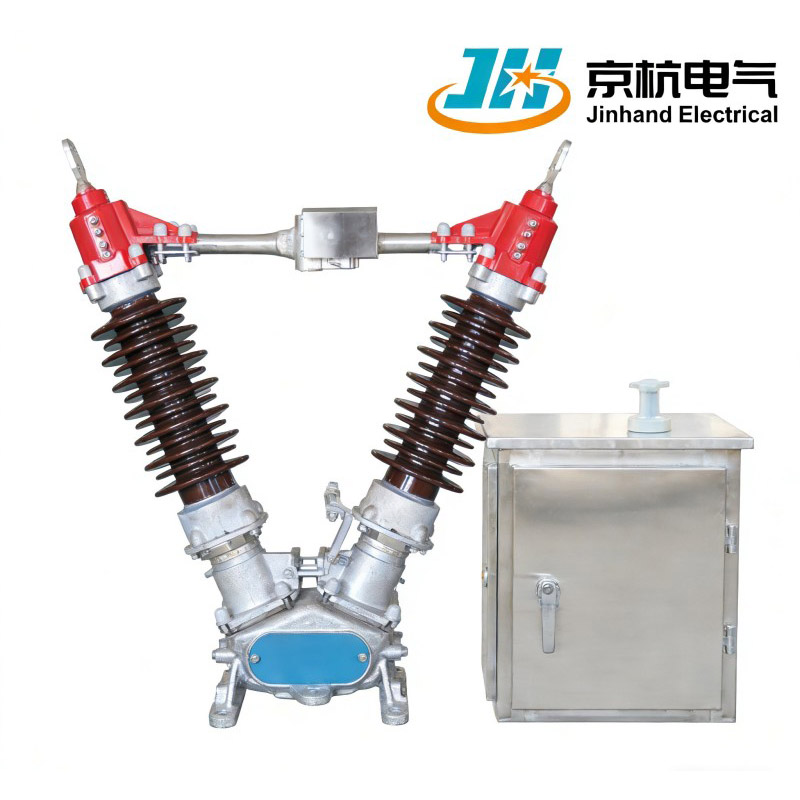

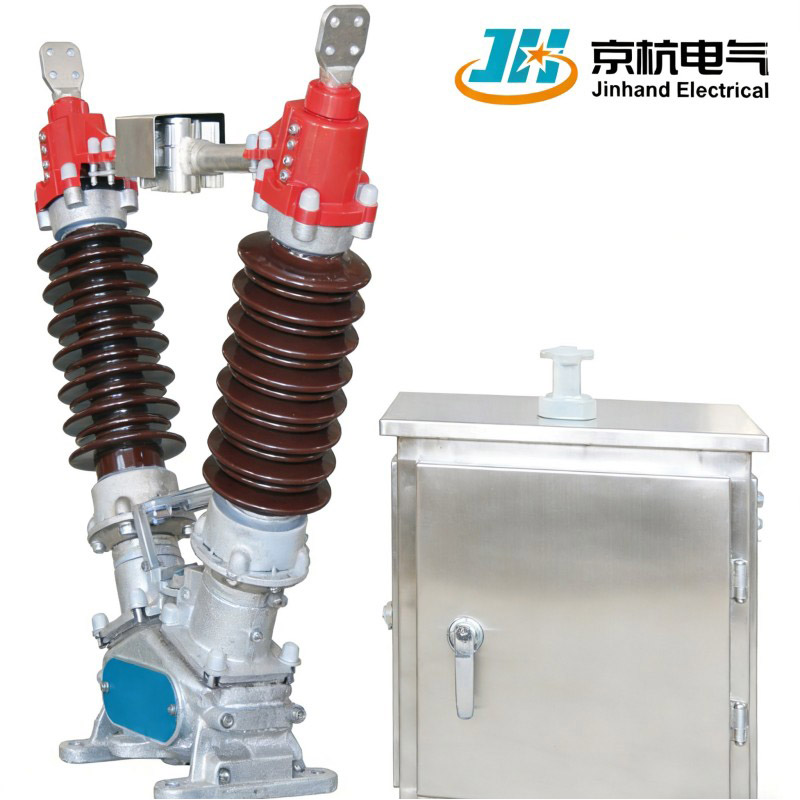

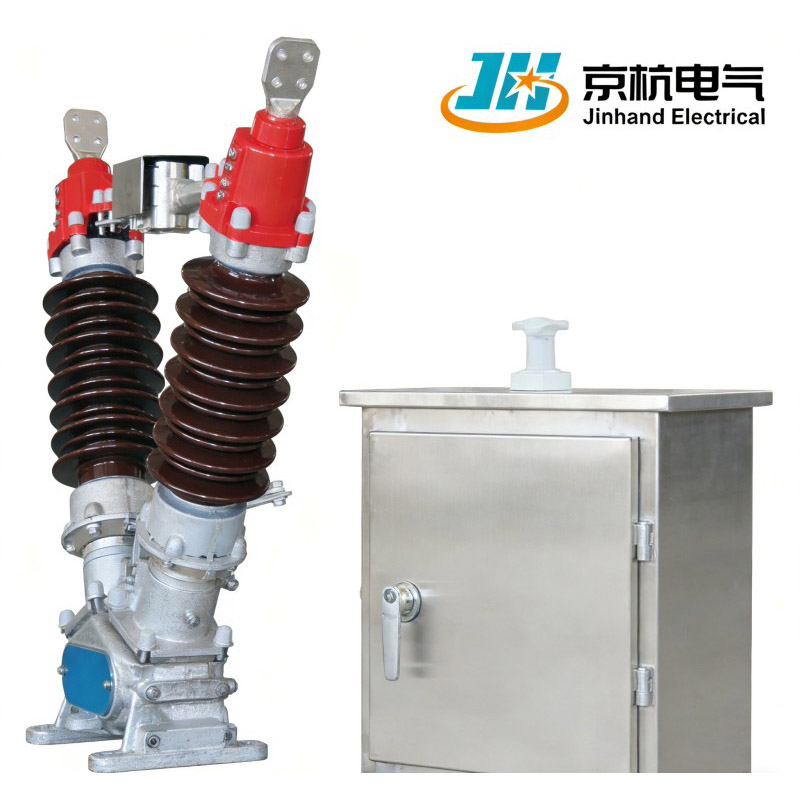

A chave seccionadora CA externa de alta tensão GW5-40.5, fabricada pela Jinhand Electrical na China, opera a 50 Hz e é ideal para comutação de linhas de alta tensão sob condições de tensão e sem carga. Este switch inovador apresenta um design fácil de usar que não requer soldagem para instalação. Com estrutura em forma de V de coluna dupla para limpeza automática de contatos, isoladores cerâmicos de alta resistência e componentes livres de ferrugem, garante desempenho confiável em ambientes agressivos. Como fornecedor e fábrica líder, a Jinhand Electrical fornece soluções duráveis para aplicações de alta tensão.
1. Instalação fácil de usar: Projetado para fácil instalação sem a necessidade de soldagem, simplificando o processo de configuração.
2. Confiabilidade aprimorada: Apresenta uma estrutura em forma de V de coluna dupla que limpa automaticamente os contatos, melhorando a confiabilidade geral do contato.
3.Durável e livre de manutenção: as peças rotativas são projetadas para serem livres de manutenção, garantindo uma operação duradoura com manutenção mínima.
4. operação sem ferrugem: construído com peças de aço galvanizado por imersão a quente e suportes de eixo autolubrificantes sem óleo para desempenho confiável e sem ferrugem.
5.Alta resistência à poluição: O isolador cerâmico de alta resistência é projetado para forte resistência à poluição e adaptabilidade em ambientes agressivos.
| Projeto | Unidade | Parâmetro | ||||
| Tensão nominal | kV | 40.5 | ||||
| Frequência nominal | Hz | 50 | ||||
| Corrente nominal | A | 630 | 1250 | 2000 | ||
| Corrente suportável nominal de curta duração | ka | 20/25 | 25/31,5 | 31.5 | ||
| Corrente suportável de pico nominal | ka | 50/63 | 63/80 | 80 | ||
| Tensão suportável nominal de frequência de energia de curto prazo | kW/min | 95/1 (fase a fase, terra a terra, teste a seco) | ||||
| 118/1 (fase a fase, terra a terra, teste a seco) | ||||||
| 95/1 (interfase, teste úmido) | ||||||
| Tensão nominal suportável ao impulso atmosférico | kV | 185/1 (no chão) | ||||
| 215 (superfície de fratura) | ||||||
| Duração nominal da corrente suportável de curta duração | S | 4 (interruptor de isolamento), 2 (interruptor de aterramento) | ||||
| Rastejamento | milímetros | ≥1256 (anti-incrustante de grau E) | ||||
| Resistência do circuito principal | μΩ | ≤100 | ≤80 | |||
| Equipado com mecanismo operacional | Mecanismo de operação humana |
|
Faca principal CS17-G5, faca de aterramento CS17-G2 (com interruptor de aterramento simples/duplo) | |||
| Tipo CJ6, tensão do motor AC380Vor DC220V, tensão de controle AC220V ou DC220V, contatos auxiliares 8 normalmente abertos e 8 normalmente fechados (padrão) | ||||||
| Mecanismo de operação do motor elétrico |
|
CS17-G5(sem chave de aterramento) | ||||
| Vida mecânica | Tempos | 2000 (interruptor de aterramento do interruptor de isolamento) | ||||
1.Frequência e uso: Opera a 50 Hz, adequado para comutação de linhas de alta tensão sob tensão e condições sem carga, e para isolar equipamentos durante a manutenção.
2. Manuseio de corrente versátil: Capaz de abrir e fechar correntes de capacitores e correntes de indutores muito pequenas, aumentando a flexibilidade operacional.
3. material de contato avançado: toque nos dedos feitos de materiais de alta resistência, alta condutividade e alta elasticidade para evitar problemas causados por corrosão e aquecimento.
4. Adaptabilidade Ambiental: Projetado para atender aos requisitos operacionais em áreas de alta altitude com grandes distâncias de fuga para melhor desempenho de isolamento.
1. Estrutura de contato autolimpante em forma de V de coluna dupla: Limpa automaticamente as superfícies de contato durante a abertura e o fechamento, melhorando a confiabilidade da condutividade e a vida útil operacional.
2. Instalação modular sem soldagem: O design de conexão aparafusada permite a montagem no local sem soldagem, reduzindo a complexidade da instalação e os requisitos de construção.
3. Resistência a altas altitudes e poluição pesada: Equipado com grande distância de fuga, isoladores de porcelana de alta resistência, adequados para altitudes de até 3.000 metros e áreas poluídas de Classe IV.
4.Configuração opcional do interruptor de aterramento: Suporta projetos de aterramento simples ou duplo para atender às diferentes necessidades de aterramento do sistema e aumentar a segurança da manutenção.
1. Peças rotativas totalmente livres de manutenção: As buchas feitas de materiais compósitos autolubrificantes não requerem lubrificação periódica, reduzindo a carga de trabalho de manutenção.
2. Projeto de longa vida mecânica: Vida útil mecânica de 2.000 operações, com materiais de contato resistentes à corrosão e soldagem, ampliando os intervalos de manutenção.
3. Conveniência de substituição modular: Componentes principais, como isoladores e contatos, podem ser substituídos individualmente, reduzindo os custos gerais de manutenção.
4.Não é necessária energia auxiliar (tipo manual): O mecanismo de operação manual é totalmente mecânico, adequado para locais sem energia de controle.
1. Embalagem seccional para transporte: Isoladores de porcelana, mecanismos operacionais e laços condutores são embalados separadamente para evitar danos no transporte e facilitar o manuseio.
2. Orientação de montagem no local: Fornece desenhos e vídeos detalhados de montagem, com suporte técnico remoto para reduzir o tempo de instalação.
3.Base de montagem adaptável: Projeto de base compatível com vários postes de concreto ou estruturas de aço, minimizando as necessidades de modificação civil.
4.Experiência global de exportação: Os produtos estão em conformidade com os padrões IEC, completos com documentação de exportação e manuais de instalação multilíngues.
1. Estrutura anticorrosiva totalmente galvanizada por imersão a quente: Todos os componentes de aço são galvanizados por imersão a quente, com uma vida útil resistente à corrosão de mais de 30 anos.
2. Isoladores de porcelana de alta resistência: Alta resistência à flexão, excelente desempenho de flashover antipoluição, testados através de vários testes de ciclo térmico e carga mecânica.
3.Design de laço condutor otimizado: Dedos de contato feitos de liga de cobre de alta elasticidade garantem pressão de contato estável e baixa resistência de laço (≤80μΩ).
4. Capacidade de operação em ampla temperatura: Adequado para temperaturas ambientes de -40 ℃ a + 40 ℃, com torque operacional estável e sem emperramento.
1. Usinagem CNC e Montagem Automatizada: Principais componentes processados com usinagem CNC para precisão dimensional, linha de montagem equipada com ferramentas controladas por torque.
2. Inspeção de qualidade de processo completo: Cada unidade passa por testes de resistência de loop, testes de operação mecânica, frequência de energia e testes de tensão de resistência ao impulso.
3. Tratamento de superfície ecológico: utiliza passivação sem cromo e processos Dacromet, em conformidade com os requisitos ambientais RoHS.
4.Sistema de gerenciamento de rastreabilidade: Cada lote de isoladores e mecanismos operacionais possui um número de série exclusivo para rastreabilidade total desde matérias-primas até produtos acabados.
Com mais de dez anos de experiência no setor, a Jinhand se estabeleceu como um dos principais fabricantes e fornecedores de equipamentos elétricos da China. Nossa fábrica utiliza várias tecnologias e equipamentos avançados e convidamos você a adquirir nossos produtos fabricados na China de alta qualidade e com preços competitivos.
