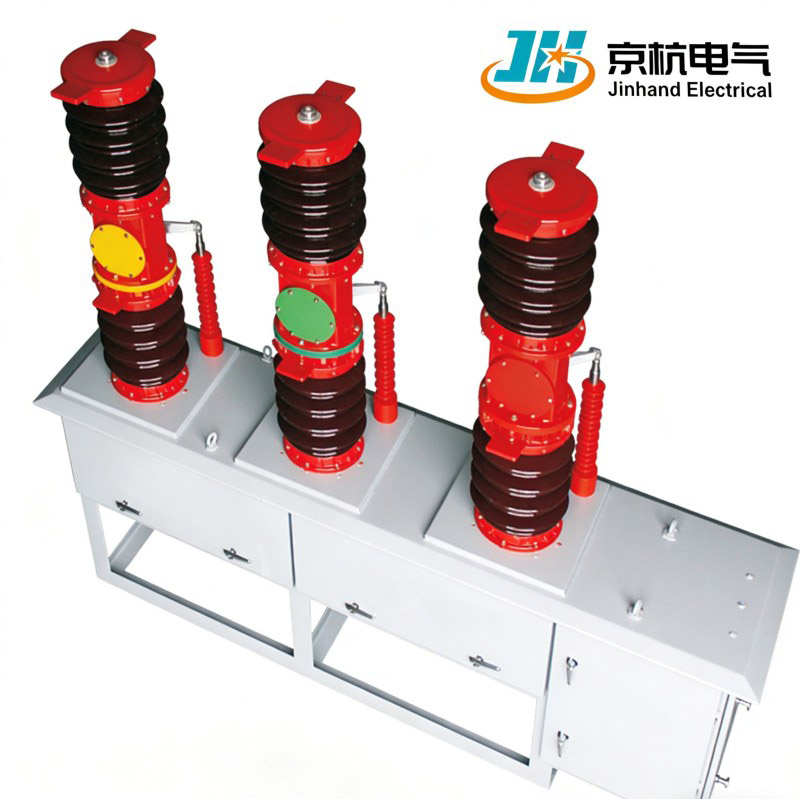

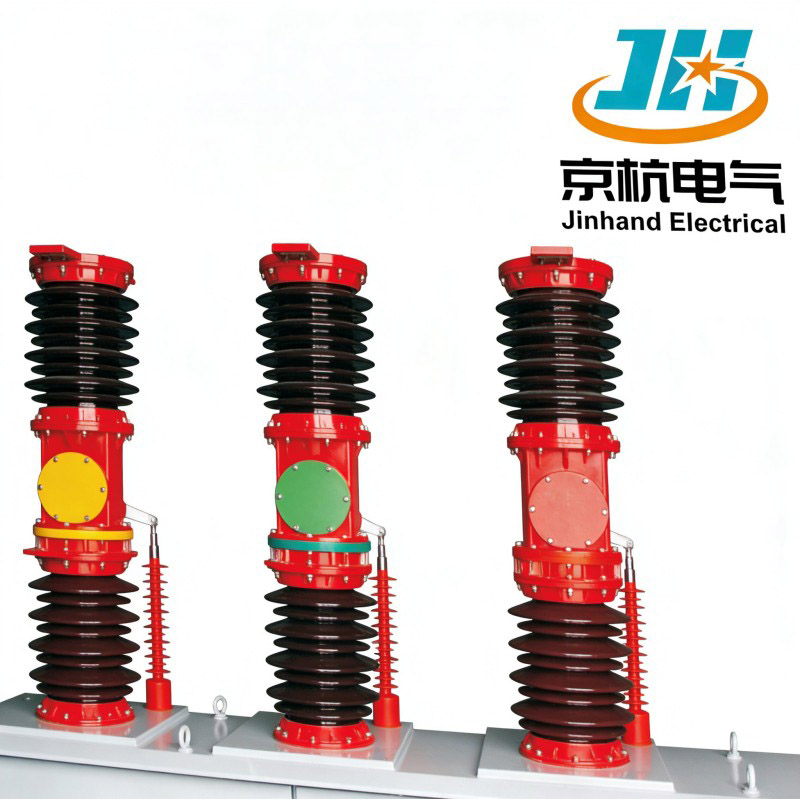

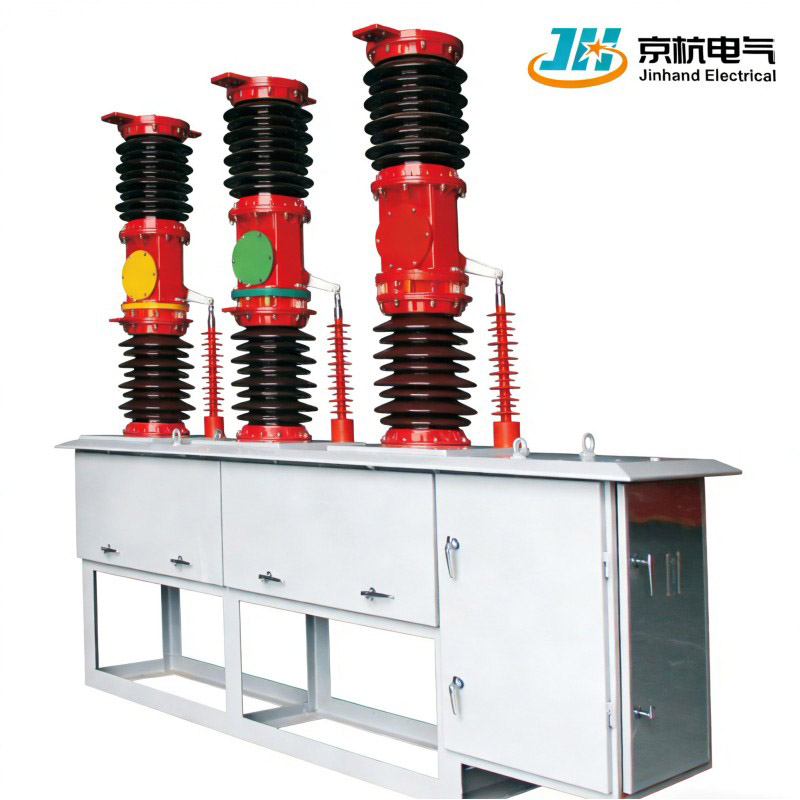

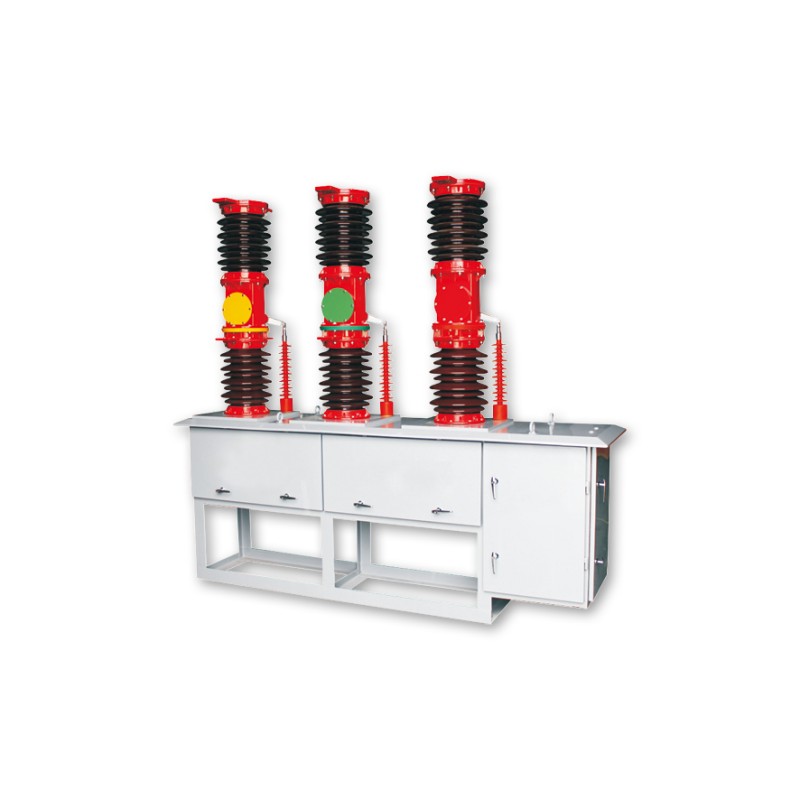

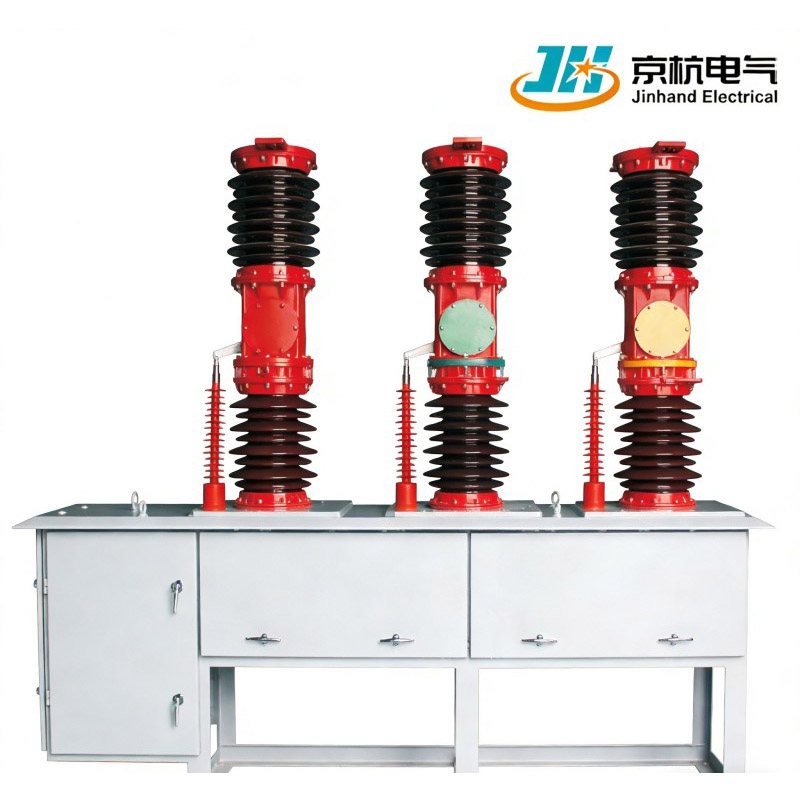

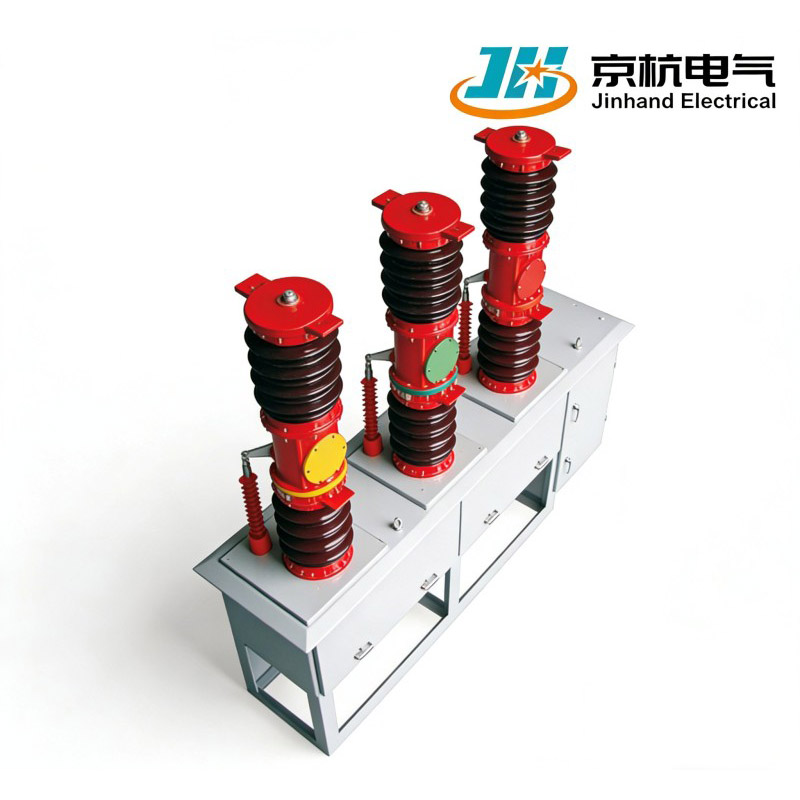

O disjuntor a vácuo externo de alta tensão ZW7-40.5, fabricado e fornecido pela Jinhand Electrical da China, é projetado para sistemas trifásicos CA 50 Hz, 40,5 kV. Este disjuntor direto de fábrica fornece comutação confiável e interrupção de correntes de carga, sobrecarga e curto-circuito em redes de distribuição de energia.
1. Proteção confiável: Interrompe efetivamente correntes de carga, sobrecargas e correntes de curto-circuito, garantindo a segurança e integridade dos sistemas de energia.
2.Capacidade de alta tensão: Projetado especificamente para operação em 40,5kV, tornando-o adequado para aplicações de alta tensão em ambientes externos.
3.Durabilidade: Construído para uso externo, oferecendo desempenho robusto em diversas condições ambientais.
| Projeto | Unidade | Parâmetro | ||
| Tensão nominal | kV | 40.5 | ||
| Nível de isolamento nominal | Tensão suportável de frequência de energia | Tipo seco | 95 | |
| Tipo molhado | 80 | |||
| Resistência ao Impulso Relâmpago (Pico) | 185 | |||
| Corrente nominal | A | 1250、1600、2000 | ||
| Corrente nominal de interrupção de curto-circuito | ka | 20,25,31,5 | ||
| Sequência Operacional Nominal |
|
Aberto-0,3s Fechar/Abrir-180s Fechar/Abrir | ||
| Operações Nominais de Interrupção de Corrente de Curto-Circuito | Tempos | ≥30 | ||
| Corrente nominal de curto-circuito (pico) | ka | 50,63,80 | ||
| Corrente suportável de pico nominal | ||||
| Corrente suportável nominal de curto prazo | ka | 20,25,31,5 | ||
| Duração nominal do curto-circuito | S | 4 | ||
| Velocidade Média de Abertura | EM | 1,5±0,2 | ||
| Velocidade Média de Fechamento | 0,7±0,2 | |||
| Tempo de rejeição de fechamento do contato | S | ≤2 | ||
| Diferença de tempo de sincronização de fechamento trifásico (abertura) | ≤2 | |||
| Hora de fechamento | ≤150 | |||
| Horário de abertura | ≤60 | |||
| Vida Mecânica | Tempos | 10000 | ||
| Tensão nominal de operação e tensão nominal do circuito auxiliar | V | DC220、110、24 | ||
| AC220、110、24 | ||||
| Resistência DC por circuito de fase (excluindo transformadores) | μΩ | ≤100 | ||
| Espessura de desgaste permitida de contatos móveis e fixos | milímetros | 3 | ||
| Peso | kg | 800 | ||
1. Projeto trifásico: Otimizado para sistemas de energia trifásicos com frequência CA de 50 Hz, aumentando a compatibilidade com redes elétricas padrão.
2. Operação versátil: Capaz de comutar e interromper vários tipos de correntes, incluindo carga, sobrecarga e correntes de curto-circuito.
3.Tecnologia de vácuo: Utiliza tecnologia de interrupção de vácuo, que aumenta a confiabilidade e reduz os requisitos de manutenção em comparação com os disjuntores tradicionais.
1. Proteção de alta tensão em cenário completo: Tensão nominal de 40,5 kV, adequada para redes de distribuição de média tensão de 35 kV, com carga completa, sobrecarga e capacidade de interrupção de corrente de curto-circuito.
2. Longa vida mecânica: Vida mecânica de até 10.000 operações, adequada para aplicações frequentes de comutação e automação.
3. forte adaptabilidade ambiental: design de poste com isolamento sólido totalmente selado, excelente resistência à condensação, poluição e névoa salina, adequado para ambientes externos agressivos.
4. Funções inteligentes integradas: Suporta monitoramento remoto e controle local, com proteção inteligente opcional, comunicação e unidades de diagnóstico para suportar atualizações de automação de rede de distribuição.
1.Interruptor a vácuo sem manutenção: Nenhuma inspeção ou substituição do meio de extinção de arco é necessária ao longo de sua vida útil, reduzindo significativamente a carga de trabalho e os custos de manutenção.
2. Projeto Estrutural Modular: Transformadores de corrente, mecanismos operacionais e unidades de controle são projetados modularmente, permitindo a substituição rápida de componentes defeituosos e minimizando o tempo de inatividade.
3.Monitoramento inteligente de condições: Sensores integrados e módulos de comunicação suportam monitoramento de temperatura, análise de características mecânicas on-line e aviso antecipado de falhas para manutenção preditiva.
4. Operação livre de manutenção de longo prazo: Poucos pontos de lubrificação, alta confiabilidade do mecanismo, exigindo apenas inspeções básicas de rotina, reduzindo custos operacionais de longo prazo.
1.Design de transporte compacto: Estrutura de gabinete comum de três pólos, peso total de envio de 800 kg, adequado para transporte padrão de contêineres e caminhões com embalagens robustas e à prova de choque.
2. Solução de instalação rápida: Fornece suportes de montagem pré-montados e acessórios padronizados, suportando instalação em poste, plataforma ou fundação com conexão simples no local.
3. Fácil comissionamento: Equipado com painel de controle local e interfaces de depuração, suporta parâmetros predefinidos, testes funcionais e comissionamento remoto para reduzir o tempo de comissionamento.
4. Suporte logístico global: faz parceria com várias empresas de logística internacional para fornecer remessa porta a porta, desembaraço aduaneiro e orientação de entrega no local.
1. Gabinete de aço inoxidável totalmente selado: classificação de proteção IP67, resistente à corrosão e aos raios UV, adequado para alta umidade, alta altitude e áreas costeiras.
2. Alta confiabilidade de isolamento: Tensão suportável de frequência de energia seca de 95 kV, úmida de 80 kV, impulso de raio resistente a 185 kV, desempenho de isolamento estável com baixa descarga parcial.
3. Operação precisa do mecanismo: Velocidade média de abertura 1,5±0,2 m/s, velocidade de fechamento 0,7±0,2 m/s, sincronização trifásica ≤2 ms, garantindo uma operação confiável.
4. Ampla adaptabilidade à temperatura: faixa de temperatura operacional de -40 ℃ a + 60 ℃, mecanismo de armazenamento de energia e controlador validado por meio de testes de ciclo de alta/baixa temperatura.
1.Linha de produção totalmente automatizada: usa soldagem robótica, usinagem CNC e processo APG (Gelação de pressão automática) para postes com isolamento sólido para garantir consistência.
2. Testes rigorosos de fábrica: Cada unidade passa por testes de características mecânicas, testes de resistência do circuito, frequência de energia e testes de tensão de resistência ao impulso e detecção de descarga parcial.
3. Controle de materiais e processos: Contatos feitos de liga de cobre-cromo, componentes do mecanismo tratados termicamente e com acabamento superficial, materiais de isolamento atendem aos padrões de resistência ambiental e climática.
4. Sistema de rastreabilidade de qualidade: implementa sistema de gerenciamento de código de barras para registrar fontes de componentes principais, parâmetros de processo e dados de teste para rastreabilidade completa do ciclo de vida.
1.Polo Inteligente Integrado: Combina interruptor a vácuo, suporte de isolamento e sensores em um poste com isolamento sólido para estrutura compacta e alta confiabilidade.
2. mecanismo de mola de armazenamento de energia dupla: possui armazenamento de energia manual/elétrica, tempo de armazenamento curto, energia de fechamento/abertura estável, suporta religamento automático rápido.
3.Compatibilidade de comunicação inteligente: Suporta vários protocolos de comunicação, incluindo IEC 61850, Modbus, DNP3.0 para fácil integração em sistemas de subestações inteligentes.
4. Interface amigável: Equipado com grande tela LCD e teclado, suporta menus em chinês/inglês, registro de eventos, consulta de falhas e configuração de parâmetros.
Mais de dez anos de crescimento robusto permitiram que a Jinhand se tornasse um dos principais fabricantes e fornecedores de equipamentos elétricos da China. Nossa fábrica adotou várias tecnologias e maquinários avançados e convidamos você a adquirir nossos produtos de alta qualidade e preços razoáveis fabricados na China.
