Compreender os diferentes tipos é fundamental para a seleção. A extensa gama da Jinhand cobre todas as categorias principais:

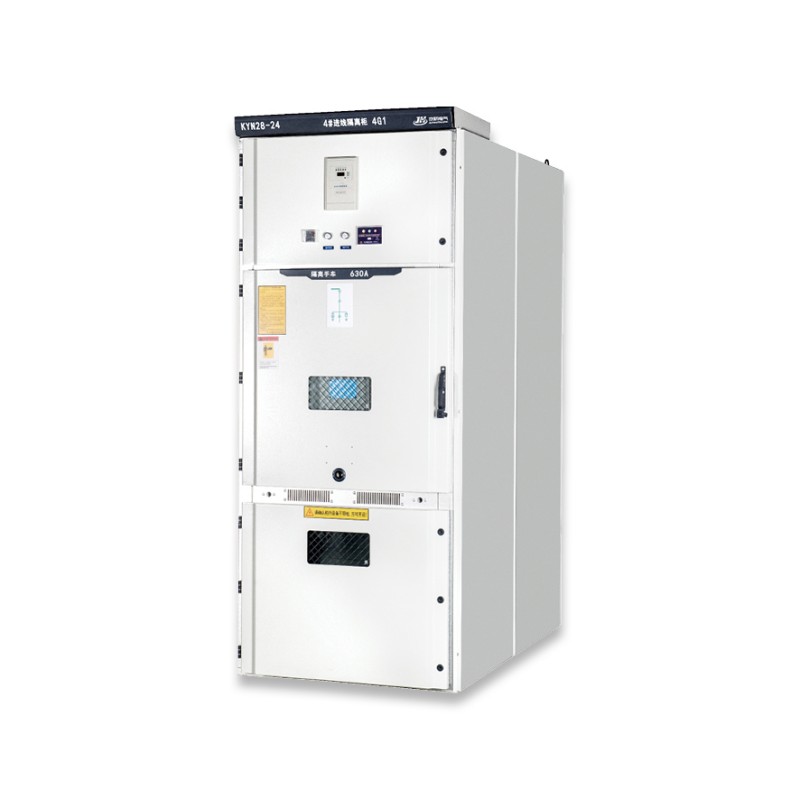

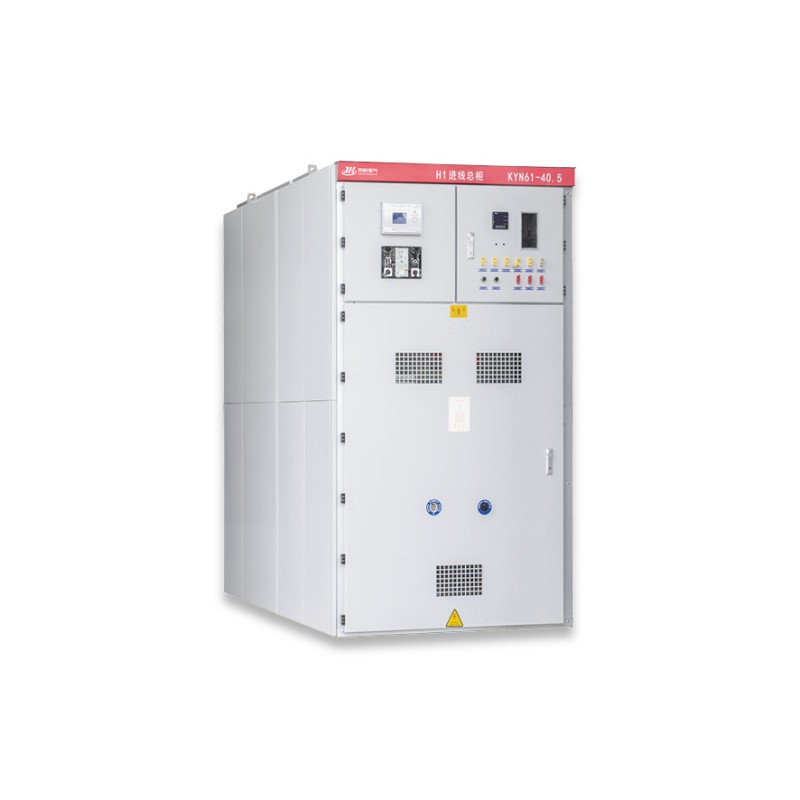

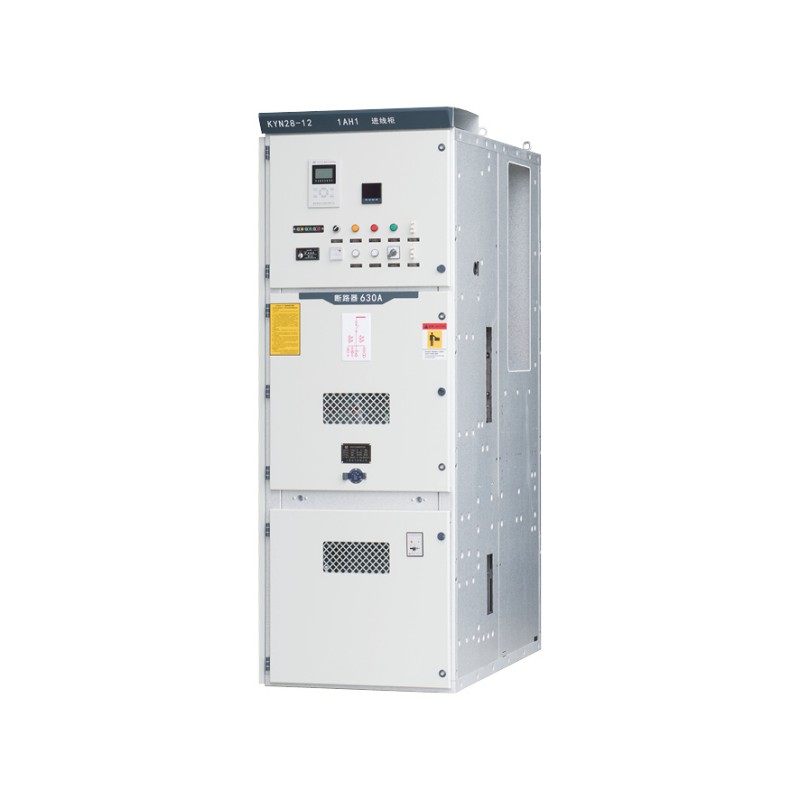

KYN61-40.5, KYN28-24, KYN28-12.
Carro disjuntor extraível para fácil manutenção, totalmente compartimentado para segurança, invólucro metálico robusto.
Auxiliares de usinas, subestações principais em plantas industriais (siderurgia, cimento, mineração), grandes tomadas de edifícios comerciais.
XGN-12.
Isolamento fundido em resina epóxi, totalmente vedado, não afetado pelo meio ambiente, área compacta.
Redes urbanas de distribuição de cabos, parques de energia renovável (solar/eólica), hospitais, centros de dados, ambientes agressivos (costeiros, poluídos).

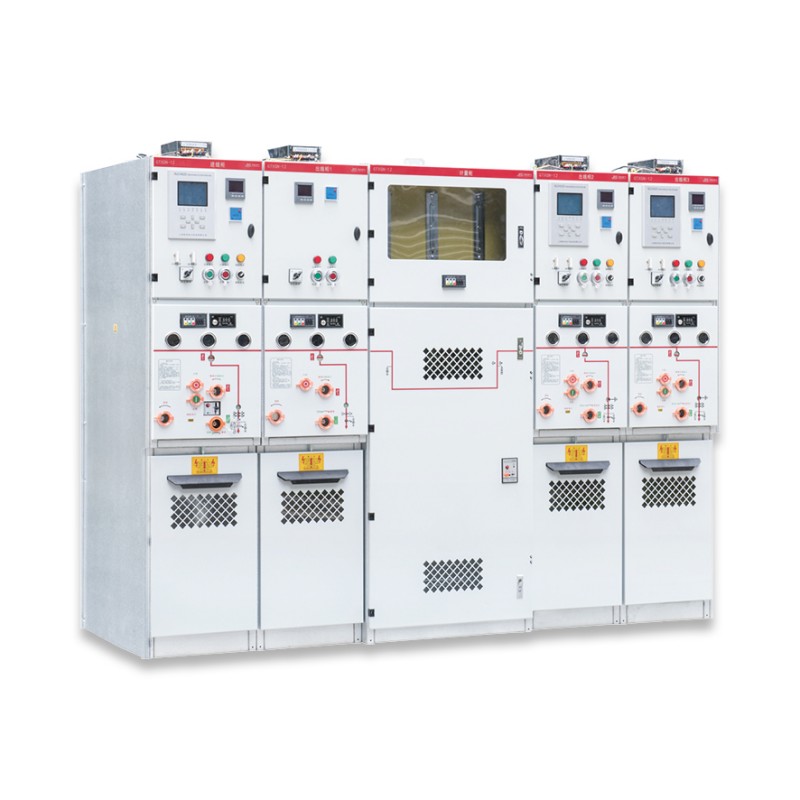

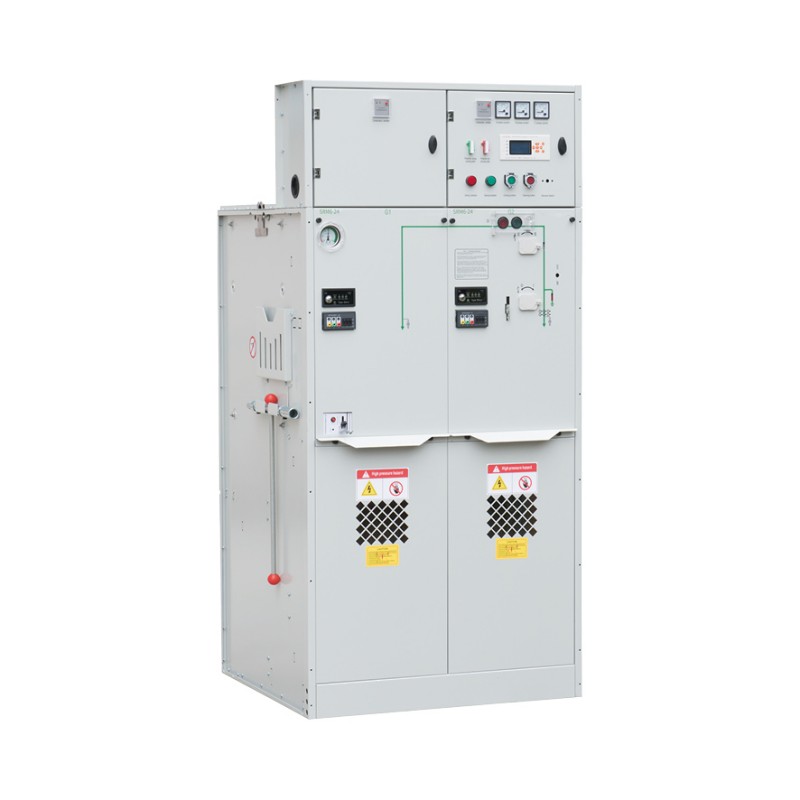

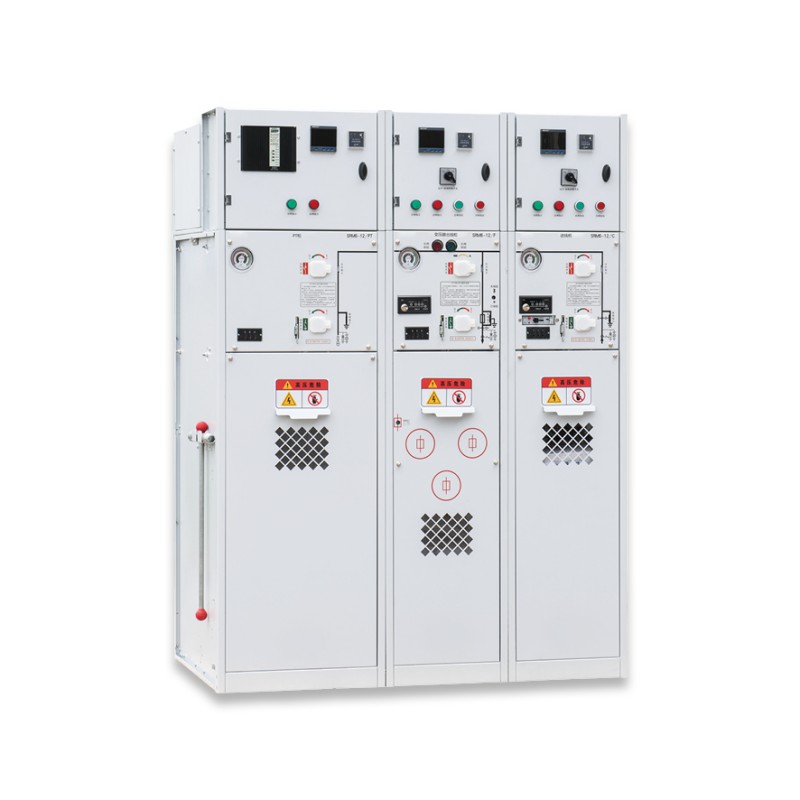

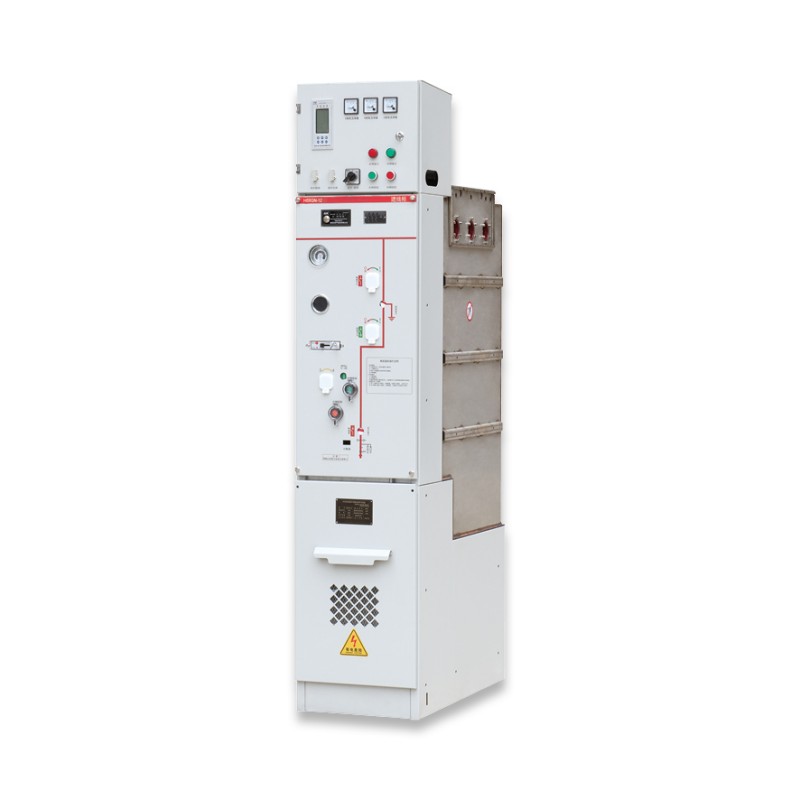

SRM6-12/24, HBXGN-12/24.
Partes energizadas encerradas em tanques pressurizados e selados preenchidos com SF6 ou gás ecológico. Extremamente compacto, livre de manutenção, ideal para locais com espaço limitado ou sensíveis.
Subestações subterrâneas, estações de comutação internas, edifícios altos, ferrovias, aeroportos, áreas propensas a inundações ou contaminação severa.

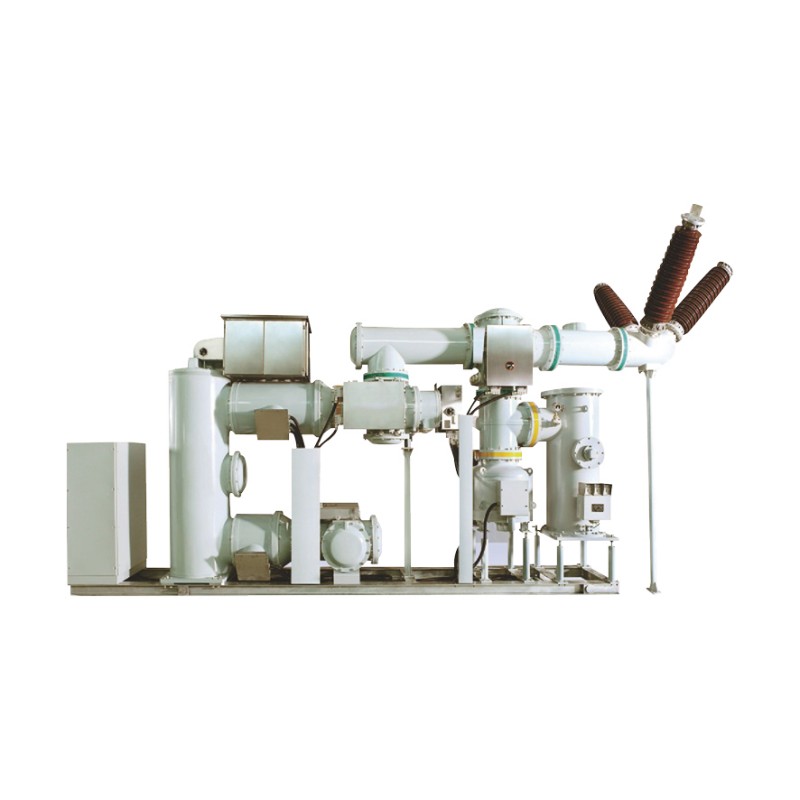

ZFW41-126.
Interruptor modular de três posições, layout extremamente compacto (economiza até 70% de espaço em comparação com AIS), compatível com monitoramento inteligente.
Subestações de 110kV em áreas urbanas, entrada principal de plantas industriais, usinas hidrelétricas ou térmicas.
A seleção de painéis de alta tensão envolve considerações técnicas, ambientais e econômicas. Siga este guia e aproveite a consulta gratuita da Jinhand:
Qual é a voltagem do seu sistema?
12kV, 24kV, 40,5kV
Qual é a corrente de carga normal e de pico?
1250A, 2000A, 3150A
Qual é a corrente máxima de curto-circuito que seu sistema pode gerar?
Isso determina a resistência de curto prazo (Icw) e a capacidade de interrupção (Icu) necessárias. Jinhand oferece faixas de até 40kA/4s e quebra de até 40kA.
Oferecemos soluções para ambos.
GIS (SRM6) é a melhor escolha para espaços apertados.
O local está poluído, salgado, úmido ou empoeirado?
Engrenagens isoladas sólidas (XGN) ou a gás (SRM6, HBXGN) oferecem imunidade superior.
Os projetos padrão são para ≤1500m. Para altitudes mais elevadas, a Jinhand fornece designs especialmente adaptados.
Este é um recurso de segurança não negociável para evitar operação incorreta. Todos os painéis Jinhand incluem intertravamento mecânico ou mecânico-elétrico robusto.
Qual nível de proteção (sobrecorrente, falta à terra) e controle (local/remoto) é necessário?
Integramos relés padrão ou unidades avançadas baseadas em microprocessadores.
Embora o AIS (KYN) possa ter um custo inicial mais baixo, o GIS (SRM6) oferece economias significativas em espaço (imóveis), instalação e manutenção ao longo de sua vida útil de mais de 30 anos.
Investir em painéis com monitoramento on-line (temperatura, descarga parcial) pode evitar interrupções dispendiosas.
Nosso compromisso com a qualidade se reflete em dados concretos. Abaixo estão extratos de especificações de nossas certificações de produtos e relatórios de teste:
Tabela comparativa de parâmetros técnicos:
| Recurso/Modelo | KYN28-12(AIS) | XGN-12 (Sólido) | SRM6-12(GIS) | Unidade |
| Tensão nominal | 12 | 12 | 12 | kV |
| Corrente nominal (máx.) | 3150 | 1250 | 630/1250 | A |
| Corrente suportável de curto prazo (4s) | 40 | 25/31,5 | 20/25 | ka |
| Corrente de interrupção de curto-circuito | 40 | 25/31,5 | 20/25 | ka |
| Frequência de potência. Tensão suportável | 42/48 | 42/48 | 42/48 | kV |
| Tensão de impulso relâmpago | 75/85 | 75/85 | 75/85 | kV |
| Meio de Isolamento | Ar | Resina Epóxi | SF6/Ar Seco | - |
| Grau de Proteção (Invólucro) | IP4X | IP3X | P67 (Tanque) | - |
| Vida útil do projeto | >20 anos | >30 anos | >30 anos | Anos |
| Ciclo de Manutenção | 5-8 anos | Mínimo | Selado para a Vida |
|
| Pegada (relativa) | 100% | ~80% | ~30-50% | % |
Nota: Varia de acordo com o tipo de módulo.
Disjuntores a vácuo com 10.000 operações mecânicas.
Todos os projetos passam por rigorosos testes de frequência de energia e impulso de raios de acordo com os padrões IEC/GB.
Os produtos GIS têm uma taxa de vazamento anual de <0,5% e são testados para resistência sísmica de até 0,4g de aceleração horizontal.
Nossos produtos são testados globalmente. Aqui estão os comentários não solicitados de nossos parceiros:
"Após anos de cooperação, os painéis de alta tensão da Jinhand nunca tiveram grandes problemas de qualidade. Sua resposta pós-venda é rápida, fornecendo suporte técnico rápido e peças de reposição. Eles são um fornecedor confiável de longo prazo para nós."
"A colaboração com a Jinhand Electrical excedeu as nossas expectativas. Eles cumprem consistentemente o contrato, garantindo o bom andamento do projeto, o que nos dá grande tranquilidade."
Oferecemos uma parceria completa, não apenas um produto:
Analisamos suas necessidades e fornecemos diagramas esquemáticos, planos de layout e listas de materiais.
Testemunhe testes abrangentes em nossas instalações antes do envio. Fornecemos relatórios de teste completos.
Modificações em dimensões, classificações de barramentos, revestimentos especiais ou integração de componentes de marcas específicas.
Treinamento no local ou na fábrica para seu pessoal de operação e manutenção.
Gerenciamos frete marítimo/aéreo e oferecemos garantia padrão de 18 meses com suporte técnico vitalício.
R: Absolutamente. Nosso painel pode ser equipado com relés de proteção microprocessados inteligentes, gateways de comunicação e protocolos de suporte como IEC 61850, Modbus, DNP3.0 para integração perfeita.
R: Nossos produtos são fabricados em conformidade com os padrões GB, IEC e ANSI/IEEE. Possuímos certificação CE e podemos fornecer relatórios de teste de tipo completos de laboratórios reconhecidos como o Centro Nacional de Testes de Aparelhos de Alta Tensão.
R: Como uma grande fábrica na China, temos uma capacidade de produção significativa. Os prazos de entrega da configuração padrão variam de 3 a 6 semanas, enquanto soluções totalmente personalizadas podem levar de 8 a 12 semanas.
R: A qualidade está incorporada em nosso processo. Usamos máquinas CNC para fabricação de precisão, linhas automáticas de pintura a pó e testes 100% de rotina de cada unidade. Os principais componentes, como interruptores a vácuo, são provenientes de fornecedores nacionais ou globais de renome.
R: Sim. Mantemos um estoque estratégico de peças de reposição críticas e fornecemos suporte vitalício. Nossa equipe técnica está disponível para atendimento remoto ou presencial.
