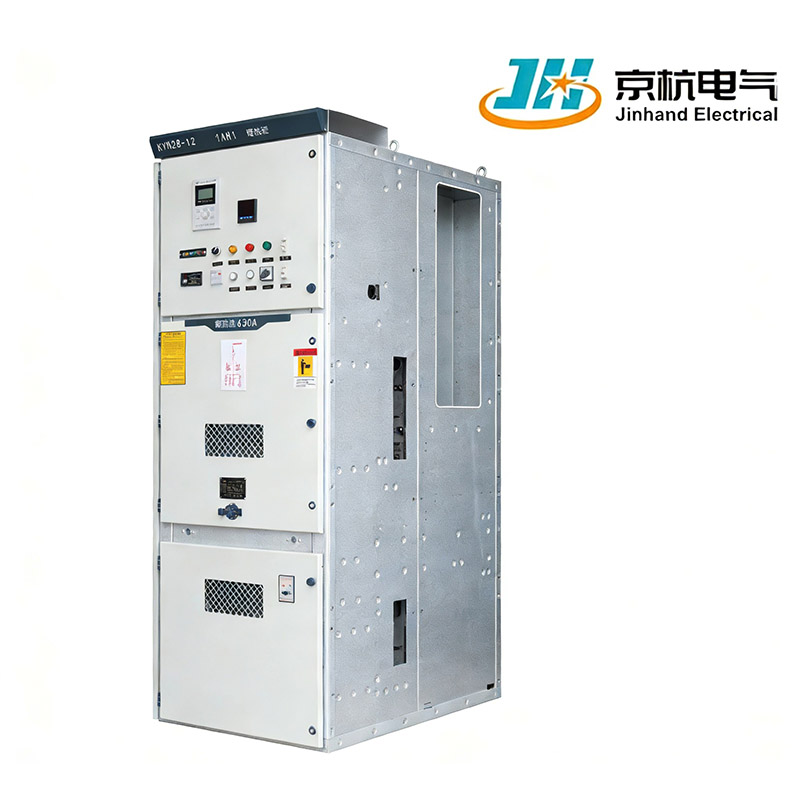

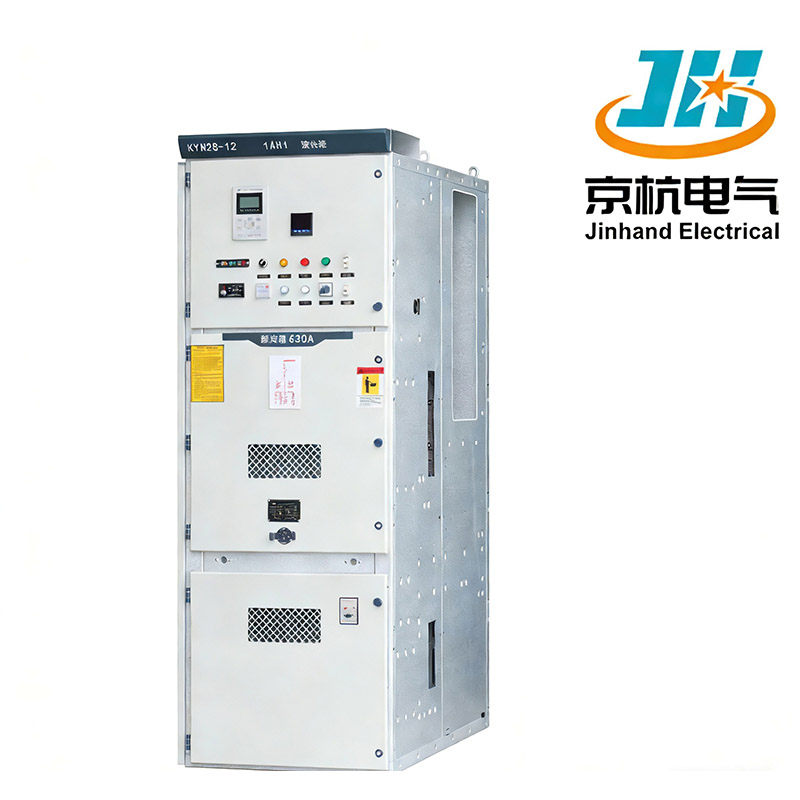

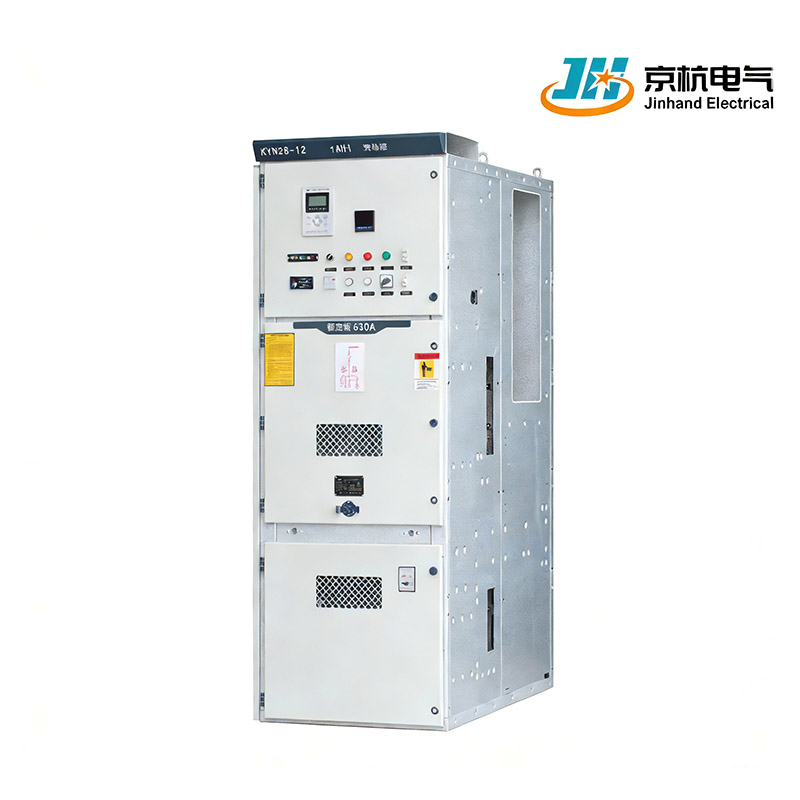

Painel elétrico tipo fechado de metal interno

Como fornecedora de equipamentos elétricos de alta qualidade estabelecida em uma fábrica local na China, a Jinhand Electric Co., Ltd. exportou com sucesso seus produtos para vários países e regiões, recebendo elogios generalizados dos clientes. O painel elétrico tipo fechado de metal para ambientes internos KYN28-12 oferecido pela empresa apresenta um alto nível de proteção, tornando-o uma escolha ideal para distribuição de energia interna em vários ambientes complexos.

Vantagens

1. ampla faixa de tensão: adequado para redes de energia trifásicas ac 50hz de 3.6-12kv, tornando-o versátil para diversas aplicações.
2.Gerenciamento eficiente de energia:Projetado para recebimento e distribuição eficazes de energia elétrica, aumentando a eficiência geral do sistema.
3. Proteção e monitoramento robustos: Fornece controle, monitoramento e proteção confiáveis ​​para circuitos, garantindo uma operação segura.
4.Configuração flexível do sistema:Pode ser utilizado em sistemas de barramento único, barramento único seccionado ou barramento duplo, acomodando diferentes requisitos de instalação.

PRINCIPAIS PARÂMETROS TÉCNICOS

Principais recursos

1.Design Blindado:A construção blindada aumenta a segurança e durabilidade, adequada para ambientes exigentes.
2. Estrutura fechada em metal: Um design fechado em metal protege os componentes internos de fatores externos, melhorando a confiabilidade.
3.Design Modular:A abordagem modular permite fácil escalabilidade e adaptabilidade às novas necessidades.
4.Interface amigável:Projetado com controles e indicadores fáceis de usar para operação e monitoramento simples.

Destaques do produto

1. Painel de distribuição blindado extraível em metal: apresenta uma estrutura totalmente revestida de metal com compartimentação independente. Alcança uma classificação de proteção IP4X, garantindo uma operação segura e confiável. Amplamente utilizado em aplicações internas de distribuição de energia para serviços públicos, indústria/mineração e infraestrutura.
2.Parâmetros nominais elevados, ampla cobertura: A tensão nominal cobre 3,6-12kV. Corrente nominal do barramento principal de até 3150A, corrente nominal de interrupção de curto-circuito de até 40kA, corrente nominal suportável de curto prazo (4s) de até 40kA. Atende a diversos requisitos de carga, desde subestações de distribuição geral até projetos industriais de grande escala.
3.Design Modular, Adaptação Flexível: Utiliza módulos padronizados e acessórios universais, suportando combinação flexível de vários esquemas primários. Os gabinetes podem ser estendidos lado a lado, facilitando futuras expansões e modificações de capacidade, reduzindo os custos do ciclo de vida.
4. Controle inteligente, seguro e conveniente: dispositivos de controle inteligentes integrados opcionais, com exibição ao vivo, controle de temperatura/umidade, indicação de status do disjuntor, indicação de carga de mola, verificação de fase de alta tensão, avisos anti-má operação por voz e interface de comunicação RS485. Permite visualização de estado e monitoramento remoto.
5. Componentes e artesanato de alta qualidade: Componentes principais, como disjuntores a vácuo, podem ser selecionados de marcas nacionais e internacionais de renome. Os barramentos usam cobre eletrolítico de alta qualidade com revestimento de estanho. Os gabinetes são feitos de aço revestido de alumínio-zinco ou placas de aço laminadas a frio com revestimento eletrostático a pó, garantindo uma operação estável a longo prazo.

Perguntas frequentes

1.Q1: O painel KYN28-12 pode ser usado em um sistema de barramento duplo?
R: Sim. Este produto suporta vários esquemas de fiação principais, incluindo barramento único, barramento único com seccionador e barramento duplo. Para esquemas de barramento duplo, é necessário configurar seccionadores de barramento e mecanismos de intertravamento correspondentes. Forneça um diagrama de linha única claro ao fazer o pedido.
P2: O que significa especificamente a classificação de proteção IP4X? É à prova de poeira e à prova d'água?
R: IP4X indica proteção contra objetos sólidos maiores que 1,0 mm de diâmetro e prevenção de acesso a partes energizadas por ferramentas, fios, etc., representando um alto nível de proteção contra poeira. Não indica diretamente uma classificação à prova d'água. Se for necessária impermeabilização, uma classificação IPX deverá ser selecionada, mas IP4X geralmente é suficiente para instalações internas.
Q3: O disjuntor extraível é fácil de operar e manter?
R: Sim, muito conveniente. O caminhão é equipado com um mecanismo de estante tipo parafuso para operação fácil e sem esforço, com posições de serviço, teste e desconectado claramente definidas. Caminhões da mesma especificação oferecem boa intercambialidade e apresentam intertravamentos mecânicos e elétricos abrangentes para operação segura. A manutenção de rotina envolve principalmente a verificação das características mecânicas e dos contatos do disjuntor, que pode ser realizada após queda de energia, retirando o caminhão do disjuntor.
Q4: Podem ser incorporados relés de proteção baseados em microprocessadores e sistemas de automação integrados?
R: Absolutamente. O compartimento de relé/instrumento oferece amplo espaço. A configuração padrão permite a instalação de relés convencionais, que podem ser atualizados para relés de proteção multifuncionais baseados em microprocessadores. Suporta vários protocolos de comunicação para fácil integração em sistemas de automação integrados de subestações ou plataformas de gerenciamento de energia.
