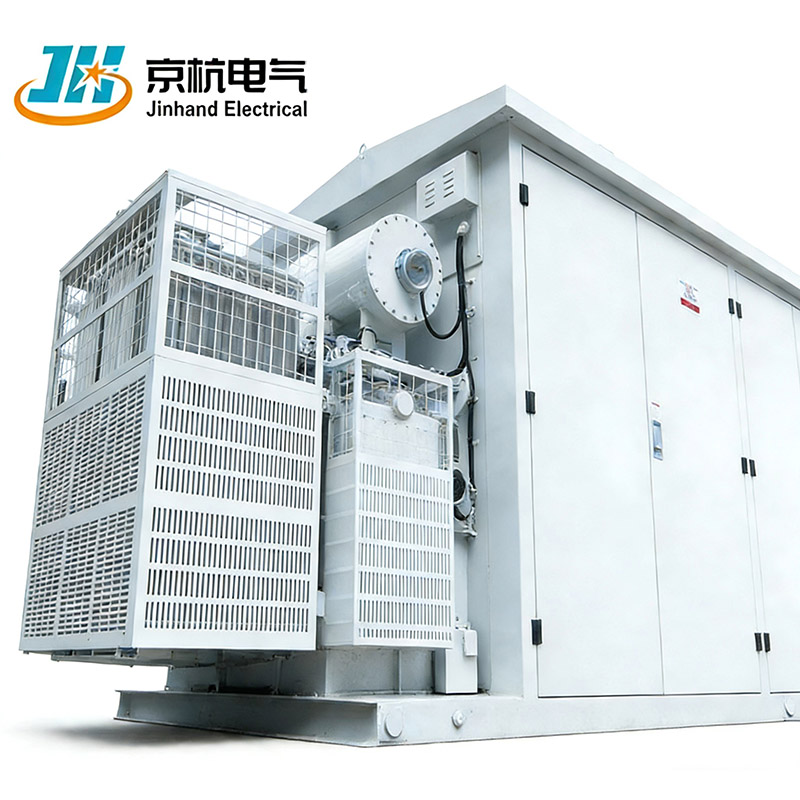

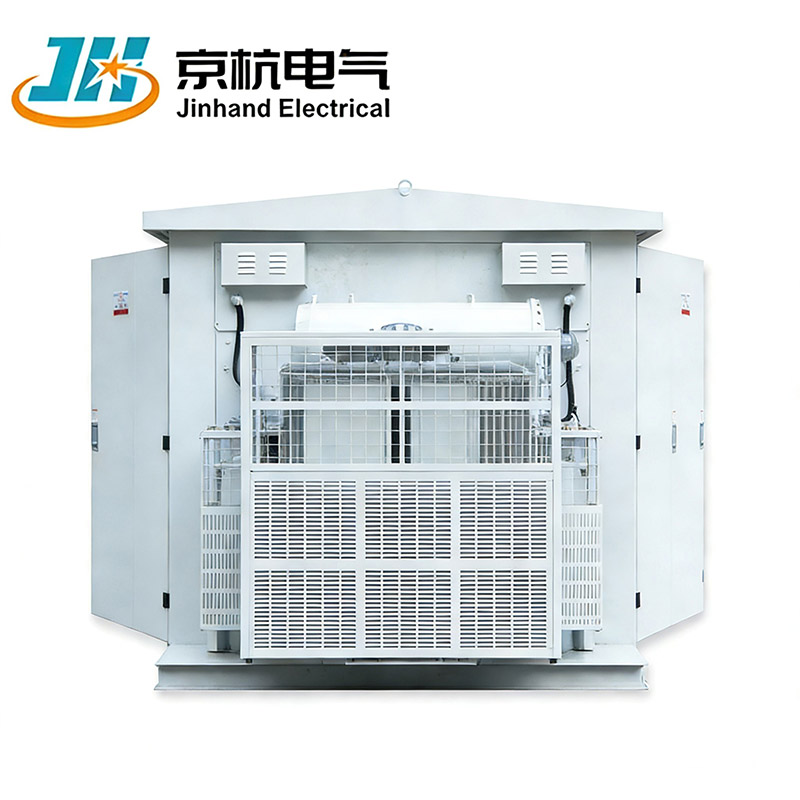

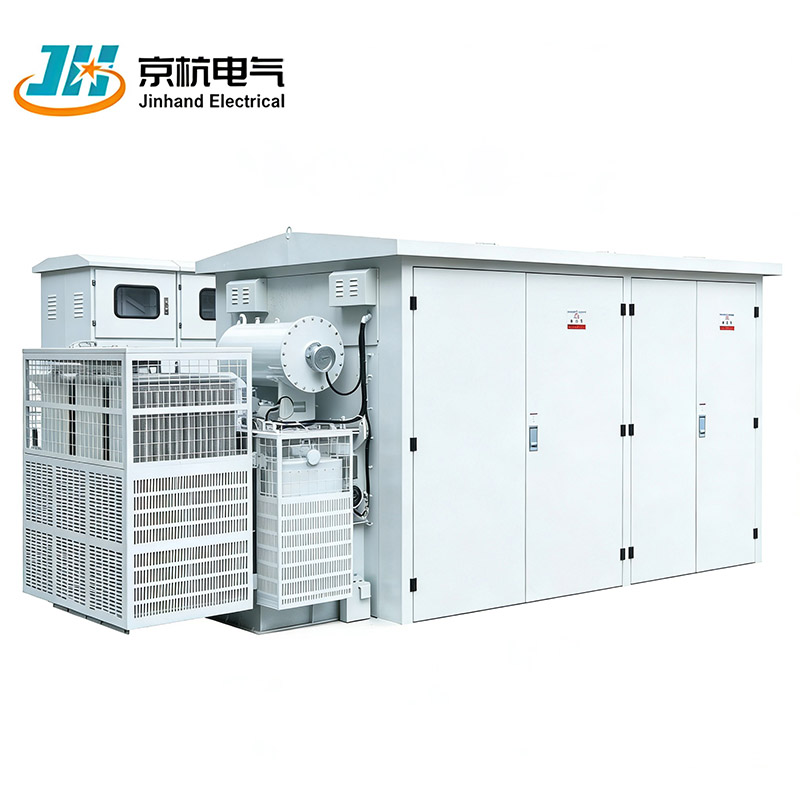

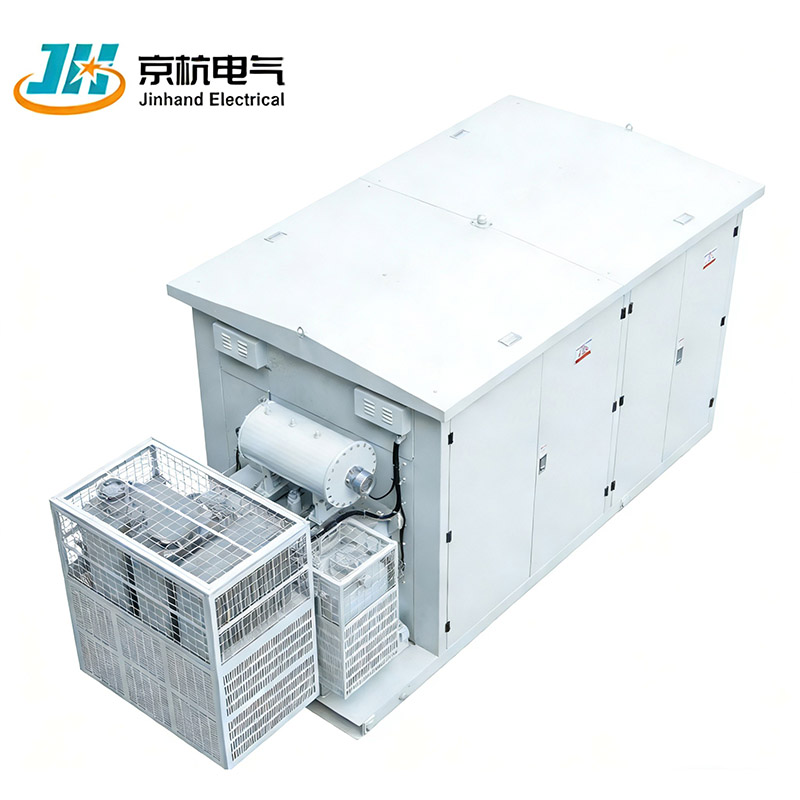

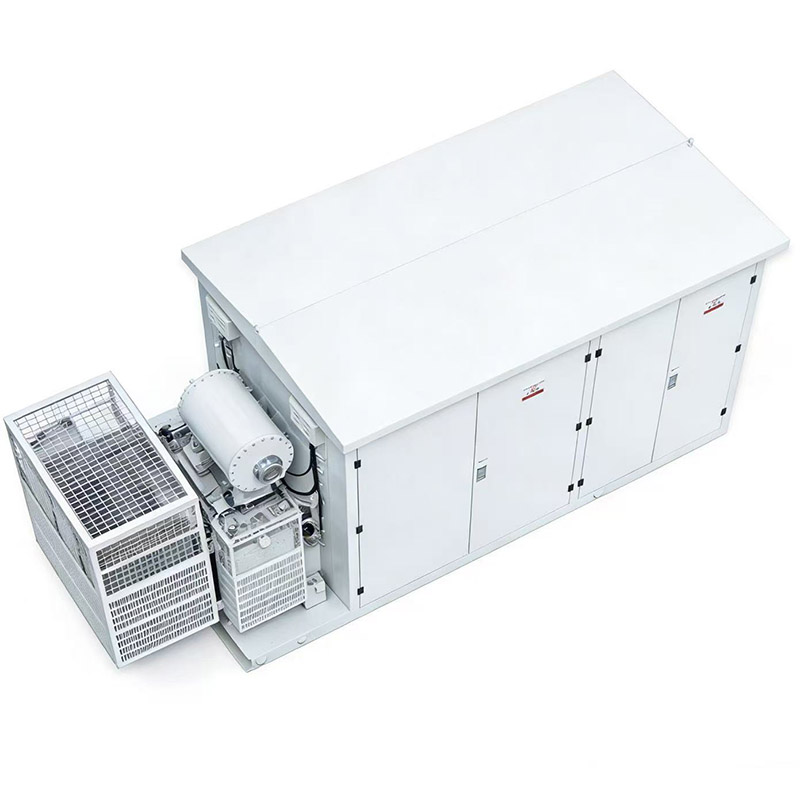

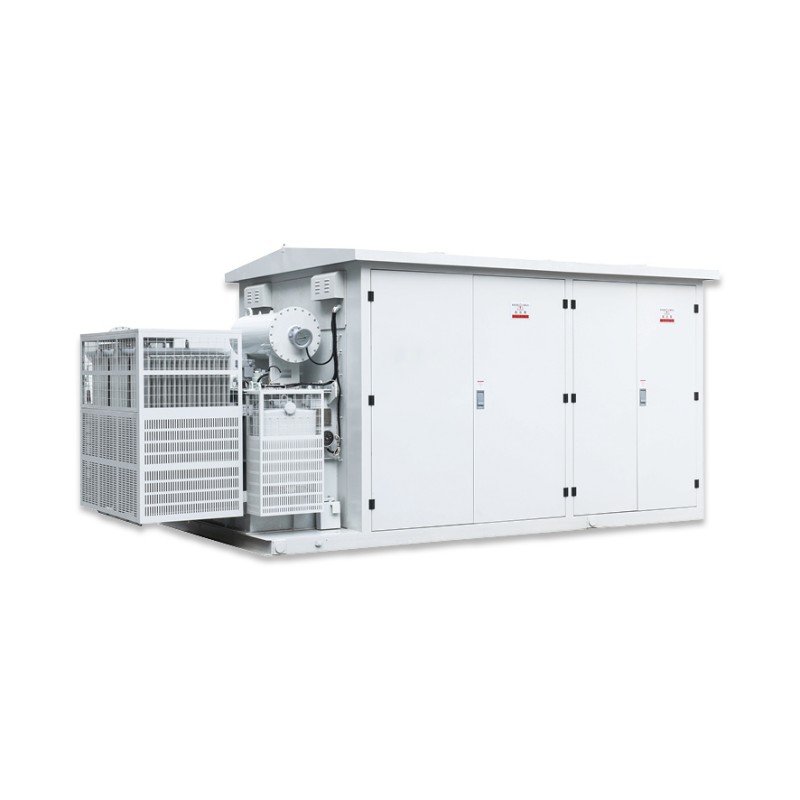

Como fabricante líder de equipamentos elétricos na China, a Jinhand Electric Co., Ltd. tem anos de experiência na indústria de energia e preços altamente competitivos, o que nos permite atender de maneira ideal a diversas necessidades. Nossa fábrica é equipada com tecnologia de ponta e conta com profissionais experientes, produzindo de forma consistente produtos de alta qualidade que conquistaram reconhecimento no mercado internacional. Esperamos estabelecer um relacionamento cooperativo duradouro com você e nos tornar seu parceiro confiável na China. Nosso principal produto, a subestação de unidade de estilo americano HYB New Energy, é um excelente sistema de controle de energia.
1.Monitoramento Inteligente: Equipado com uma unidade de monitoramento inteligente que suporta monitoramento, proteção, controle remoto e monitoramento de vídeo, atendendo aos requisitos do usuário para gerenciamento remoto e rastreamento de dados em tempo real.
2. Ecologicamente correto: Utiliza óleo vegetal (FR3) com alto ponto de ignição (acima de 360°C) e taxa de degradação natural superior a 90%, oferecendo melhor capacidade de sobrecarga em comparação aos transformadores de óleo mineral.
3. Forte adaptabilidade ambiental: Apresenta uma classificação de proteção IP54, vários designs anticorrosivos e um esquema de desumidificação que combina desumidificadores de aquecimento e ventiladores de fluxo axial, permitindo que ele opere efetivamente em ambientes agressivos, incluindo alta umidade e névoa salina pesada.
4.Excelente desempenho elétrico: Os parâmetros de resistência de curto prazo do disjuntor a vácuo de alta tensão podem atingir 31,5kA/4S, acomodando melhor as crescentes demandas de capacidade dos clientes para um transformador de caixa única.
5.Design Estrutural Inovador: Inclui um dispositivo de drenagem instalado na parte superior da caixa do transformador para evitar o acúmulo de gelo nas lâminas, protegendo tanto a caixa quanto o radiador do transformador contra danos.
| Projeto | Unidade | Eletrodomésticos de alta tensão | Transformador | Aparelho de baixa tensão |
| Tensão nominal | kV | 6/10 | 6/0,410/0,4 | 0.4 |
| Capacidade nominal | kVA |
|
50~1600 |
|
| Corrente nominal | A | 200、400、630 |
|
100~3200 |
| Corrente nominal de interrupção de curto-circuito | A | Chave de carga 400-630 |
|
15~63kA |
| ka | A chave combinada depende do fusível |
|
|
|
| Corrente suportável nominal de curta duração | ka | 16,20(4s) |
|
15(1s) |
|
|
30(1s) | |||
| Corrente suportável de pico nominal | ka | 31,5,50 |
|
30 |
|
|
63 | |||
| Tensão suportável de frequência de energia (1min) | kV | Fase a terra e fase a fase 32/42 | 25/35 (imerso em óleo) | ≤0,3,2 |
| Fratura de isolamento 36/48 | 20/28 (tipo seco) | >0,3,2,5 | ||
| Tensão suportável de impulso de raio (pico) | kV | Fase a terra e fase a fase 60/75 | 60/75 |
|
| Fratura de isolamento 70/85 |
|
|
||
| Nível de proteção do gabinete |
|
|
IP32 |
|
| Nível de ruído | banco de dados |
|
55 |
|
| Padrões executivos |
|
GB/T 17467"Subestação Pré-fabricada de Alta Tensão/Baixa Tensão" |
|
|
| DL/T537 "Condições Técnicas para Encomenda de Subestação Box 6-35KV" |
|
|
Altitude: ≤ 2000m (deve ser especificado no pedido);
Temperatura ambiente: -25℃ a +40℃;
Umidade relativa: Média diária ≤ 95%, média mensal ≤ 90%;
Nível de resistência sísmica: Aceleração horizontal 0,4m/s², aceleração vertical 0,15m/s²;
O local de instalação não deve apresentar impacto severo, poluição significativa, corrosão química, poeira condutiva ou risco de explosão. Se as condições normais de uso não puderem ser atendidas, os clientes são aconselhados a consultar nossa empresa para resolução.
1.Unidade de Monitoramento Inteligente: Fornece funcionalidades para monitoramento, proteção, controle remoto e vigilância por vídeo.
2.Isolamento de óleo vegetal: O óleo FR3 usado no transformador aumenta a segurança e a sustentabilidade ambiental.
3.Proteção IP54: Garante resistência à poeira e água, adequada para diversas condições desafiadoras.
Vários designs anticorrosivos: Aumenta a durabilidade e a confiabilidade operacional em ambientes corrosivos.
4. Esquema de desumidificação: Combina desumidificadores de aquecimento com ventiladores de fluxo axial para gerenciamento eficaz de umidade.
5. Classificações do disjuntor de alta tensão: Alcança altas capacidades de resistência a curto prazo, suportando o aumento das demandas dos clientes.
6.Dispositivo de Drenagem: Evita danos relacionados ao gelo na estrutura do transformador.
Q1: Quais são as vantagens dos transformadores isolados com óleo vegetal FR3?
R: As principais vantagens incluem:
Alta Segurança: Ponto de ignição >360°C, oferecendo excelente resistência ao fogo;
Ecológico e biodegradável: Taxa de degradação natural> 90%, ecologicamente correto em caso de vazamento;
Q2: Suporta configurações de transformador duplo ou multicircuito?
R: Suporta personalização. Pode projetar esquemas de operação paralela para transformadores duplos ou configurar vários circuitos de saída de baixa tensão com base nos requisitos do projeto. Oferecemos personalização flexível dos principais diagramas de fiação elétrica e layouts de gabinete para atender às diversas necessidades de confiabilidade e capacidade da fonte de alimentação.
Q3: É necessária configuração especial para operação em regiões extremamente frias?
R: Sim. Para ambientes extremamente frios, oferecemos um pacote de inicialização de baixa temperatura, incluindo seleção de óleo de transformador de baixa temperatura, potência atualizada do aquecedor de gabinete, certificação de baixa temperatura para componentes e design aprimorado para drenagem do telhado e dispositivos antigelo, garantindo inicialização e operação confiáveis em baixas temperaturas.
Q4: O sistema de monitoramento inteligente pode interagir com plataformas de terceiros ou SCADA?
R: Sim. A unidade de monitoramento inteligente suporta protocolos de comunicação padrão e fornece interfaces API abertas, permitindo integração perfeita com SCADA existente do cliente, plataformas de gerenciamento de energia ou serviços de nuvem de terceiros para integração de dados e coordenação entre sistemas.
1.Suporte de design:Planejamento de layout gratuito, seleção de capacidade e consultoria de adaptação ambiental.
2.Personalização:Soluções personalizadas para níveis de tensão, classificações de proteção, recursos inteligentes e muito mais.
3.Treinamento e transferência:Treinamento no local ou on-line cobrindo operação, manutenção e solução de problemas.
4. Suporte Técnico: Assistência remota e resposta rápida para problemas de campo.
5. Logística Global: Envio porta a porta, desembaraço aduaneiro e suporte de conformidade local.
