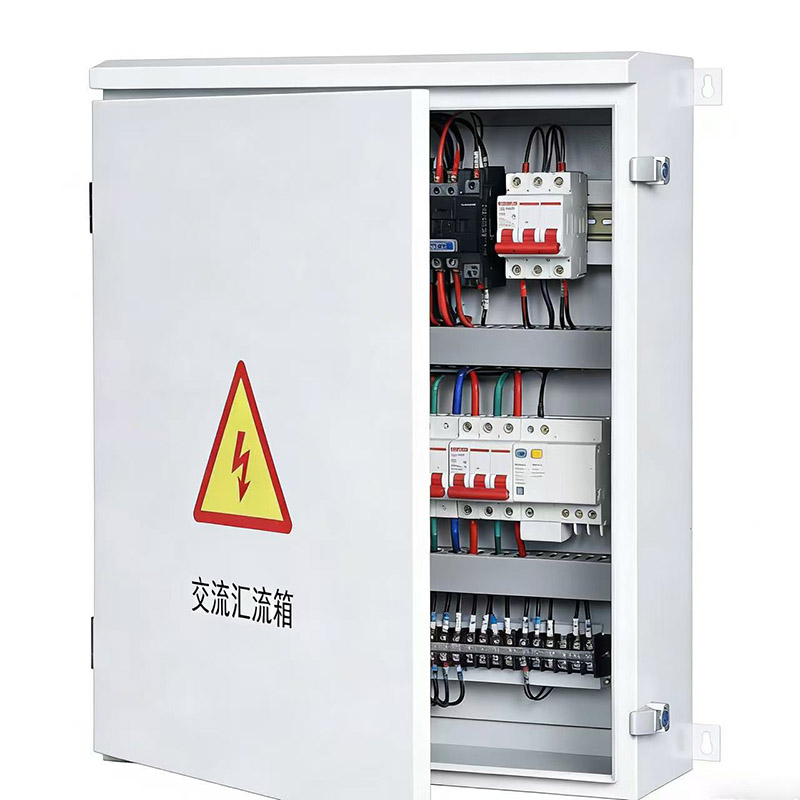

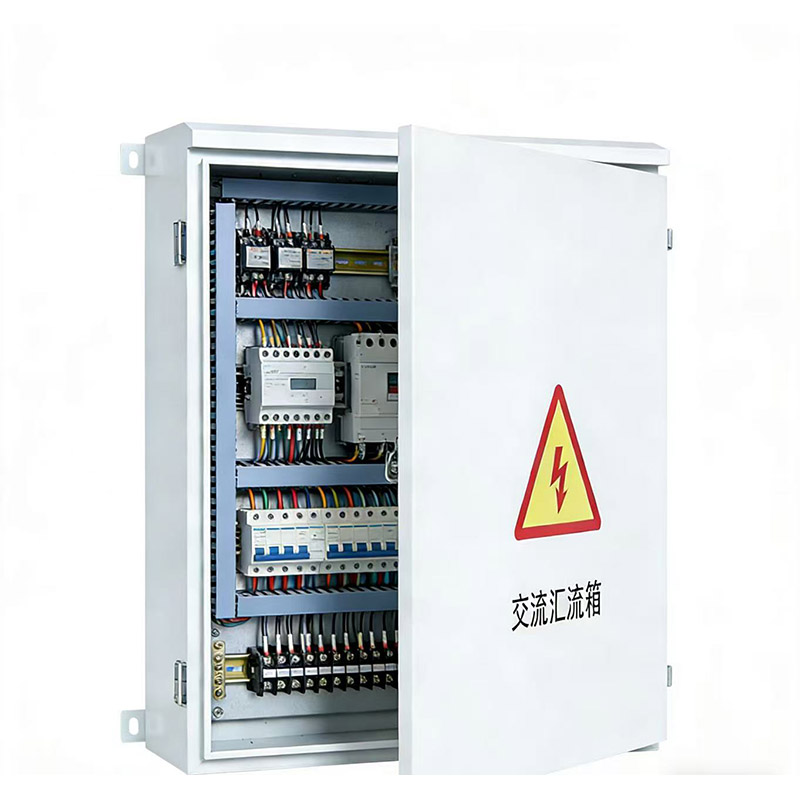

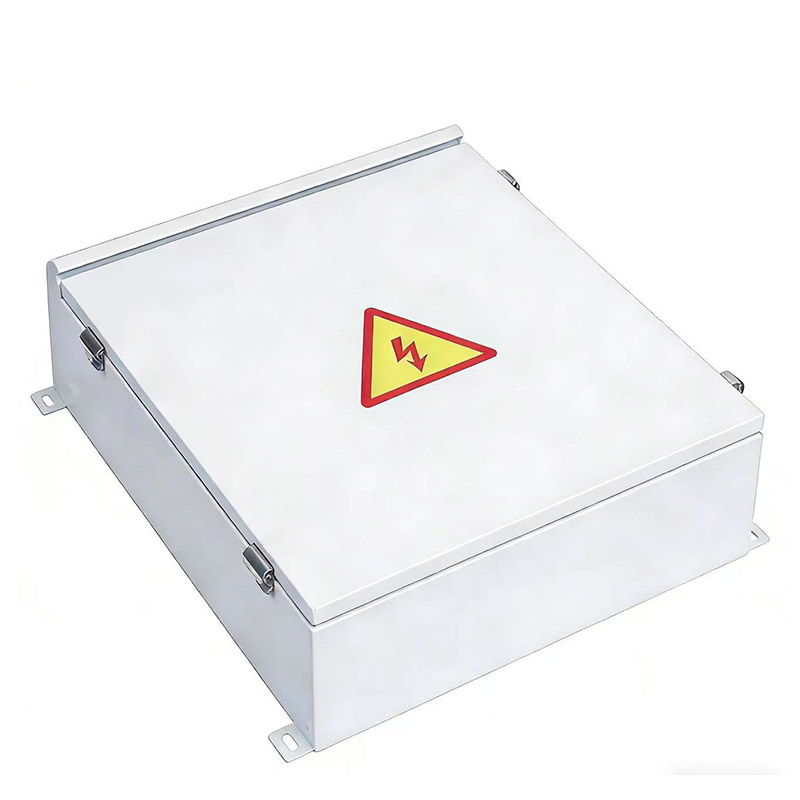

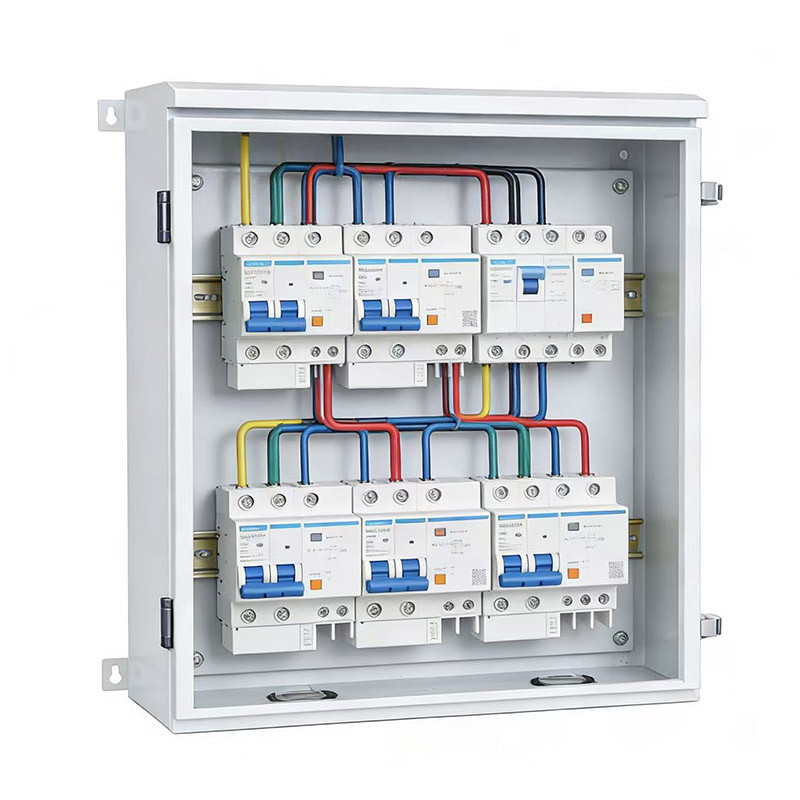

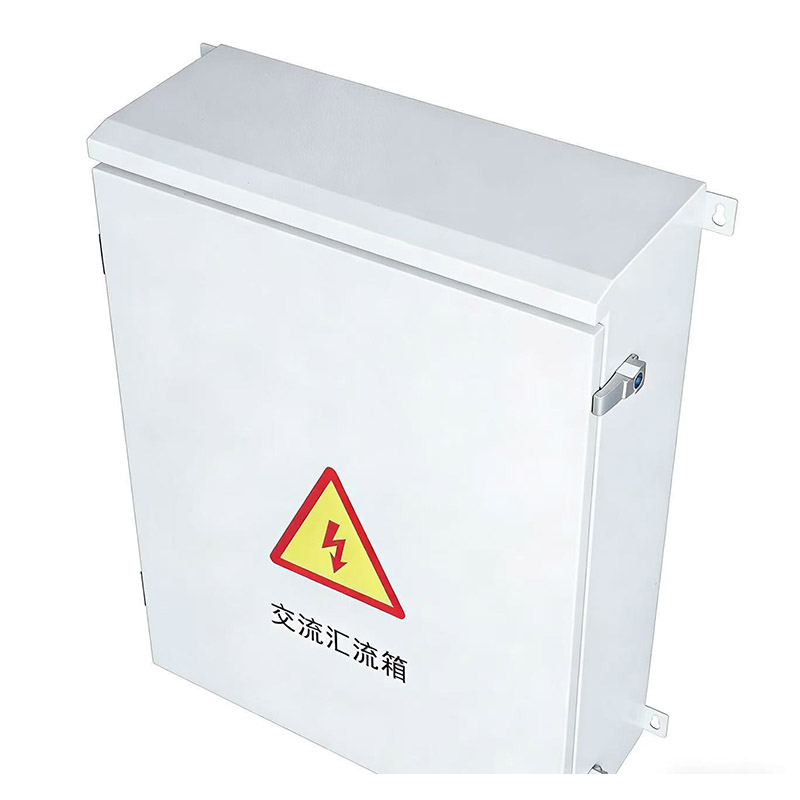

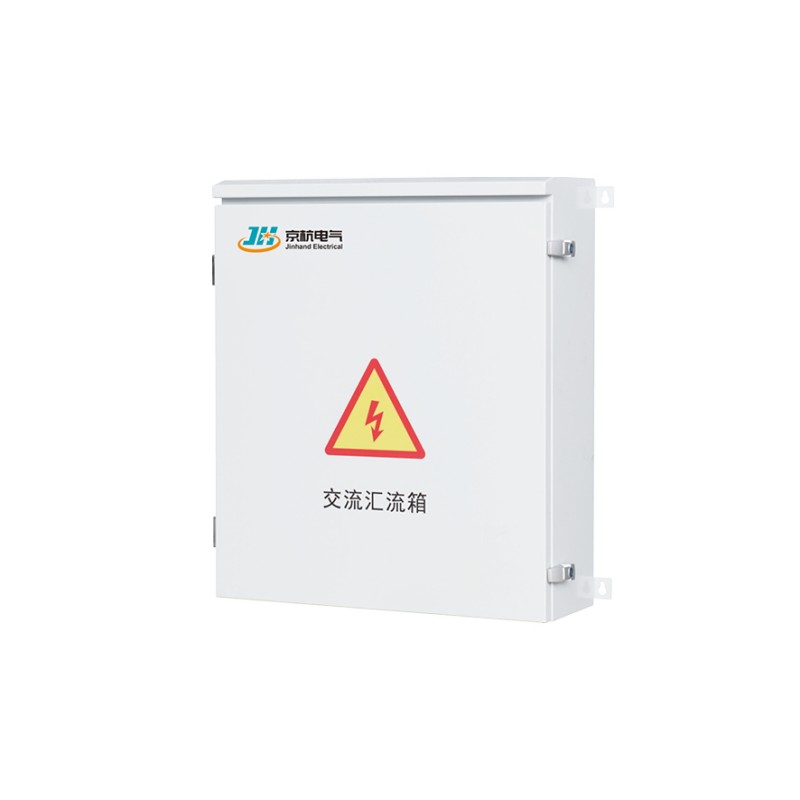

Jinhand Electric Co., Ltd., como líder na indústria chinesa de equipamentos elétricos, aproveita décadas de rica experiência e preços altamente competitivos para atender a todas as suas diversas necessidades. Nossa fábrica está equipada com tecnologia avançada e operada por uma equipe profissional qualificada, garantindo consistentemente a entrega de produtos de alta qualidade que conquistaram a confiança de clientes globais. Esperamos estabelecer um relacionamento cooperativo de longo prazo com você e nos tornar seu parceiro confiável na China. Nosso principal produto, a caixa combinadora Solar AC, é uma solução ideal para distribuição de energia.
1. Alto nível de proteção: A caixa combinadora possui uma classificação de proteção IP65, garantindo que seja adequada para instalação externa e resistente à água, poeira, raios UV e corrosão por névoa salina.
2. Fiação simplificada: O design simplifica muito a fiação entre inversores de string e gabinetes de distribuição CA ou transformadores elevadores, tornando a instalação mais eficiente.
3.Alta confiabilidade: A estrutura interna é projetada para alta confiabilidade e fácil manutenção, garantindo desempenho de longo prazo mesmo em ambientes agressivos.
4. Opções personalizáveis: Além de materiais e tamanhos padrão, o produto pode ser personalizado de acordo com as necessidades do usuário, proporcionando flexibilidade para diferentes aplicações.
| Modelo do produto | HLX-AC4 | HLX-AC6 | HLX-AC8 |
| Número de canais de entrada | 1~4 | 5~6 | 7~8 |
| Tensão máxima de entrada | AC690V | ||
| Cada corrente de entrada | 0~1000A | ||
| Corrente máxima de saída | 250A | 400A | 630A |
| Tensão nominal de trabalho Un | 480 VCA | ||
| Nível de proteção de tensão para cima | ≤3,2 KV | ||
| Capacidade de corrente nominal In(8/20μs) | 20kV (pode ser personalizado de acordo com as necessidades do cliente) | ||
| Capacidade máxima de corrente Imax(8/20μs) | 40kV (pode ser personalizado de acordo com as necessidades do cliente) | ||
| Tempo de resposta | <25ns | ||
| Temperatura e umidade | Temperatura de operação: -40~+85°C, umidade 95%, em locais livres de condensação e gases corrosivos. | ||
| Altitude | ≤4000m | ||
| Material do gabinete | Aço galvanizado a quente/aço inoxidável/aço laminado a frio/plástico de engenharia | ||
| Nível de proteção do corpo da caixa | IP65 | ||
| Nível de proteção das juntas de cabos | IP66 | ||
| Volume (largura×altura×profundidade) | 800*600*200mm | 800*800*200mm | 800*1000*200mm |
1. Compatibilidade de tensão: A tensão nominal máxima do sistema é AC690V, adequada para diversas necessidades de geração de energia.
2.Proteção do circuito: As linhas de entrada são protegidas por disjuntores termomagnéticos, aumentando a segurança do sistema.
3. Proteção contra raios: Um pára-raios de alta tensão dedicado está incluído para proteger contra sobretensão e quedas de raios, com uma tensão de trabalho de AC480V ou superior.
4.Conexões de qualidade: Todos os barramentos dentro da caixa são feitos de materiais galvanizados ou purificados para minimizar a resistência interna e os pontos de conexão.
5. Opções de saída: A saída pode utilizar disjuntores, chaves de isolamento de carga ou fusíveis, proporcionando versatilidade no projeto do sistema.
6. Instalação externa: Projetado para instalação externa montada na parede, pode se adaptar a várias condições ambientais adversas.
1.Design modular de entrada/saída: Ambos os ramos de entrada e o circuito de saída principal adotam uma estrutura modular, suportando adição ou redução flexível de canais para fácil expansão e modificação futura do sistema.
2.Monitoramento inteligente opcional de alta precisão: Módulo de monitoramento inteligente opcional para monitoramento em tempo real de corrente, tensão, potência por canal e status do protetor contra surtos. Os dados podem ser carregados na plataforma de monitoramento via RS485/Ethernet.
3. Proteção multinível contra sobretensão e sobretensão: pára-raios combinado Classe B + C integrado, equipado com indicação de falha do dispositivo de proteção contra sobretensão (SPD) e contatos de sinalização remota, fornecendo proteção contra sobretensão de cadeia completa do lado CC para CA.
4. ampla tolerância à temperatura e resistência à corrosão de longo prazo: utiliza materiais de gabinete resistentes às intempéries e design de vedação. Faixa de temperatura operacional: -40°C a +85°C. Passa no teste de névoa salina de 1.000 horas, adequado para ambientes extremos, como regiões costeiras, desérticas e frias de alta altitude.
5. Instalação e manutenção convenientes: O design do gabinete prioriza a conveniência da manutenção. As portas dianteiras e traseiras podem ser abertas. O layout interno é claro com rotulagem explícita, suportando fiação rápida e substituição de componentes.
Q1: Você oferece suporte à personalização fora do padrão?
R: Sim, oferecemos suporte à personalização com base nas necessidades do cliente, incluindo dimensões, materiais, número de canais de entrada/saída, níveis de proteção, etc.
P2: A classificação de proteção IP65 é adequada para áreas costeiras com alta névoa salina?
R: Sim, a proteção IP65 combinada com aço inoxidável ou materiais plásticos de engenharia resiste efetivamente à corrosão por névoa salina, tornando-a adequada para ambientes agressivos, como áreas costeiras e desérticas.
Q3: Você fornece orientação de instalação ou suporte técnico?
R: Fornecemos manuais de instalação detalhados e diagramas de fiação em chinês e inglês, e podemos providenciar que engenheiros ofereçam suporte remoto ou no local.
Q4: Qual é o período de garantia do produto?
R: Serviços gratuitos de reparo ou substituição são fornecidos durante o período de garantia.
1. Projeto de diagrama elétrico gratuito: fornece esquemas elétricos de caixa combinadora compatíveis, diagramas de layout e diagramas de fiação com base no diagrama de linha única do seu projeto e nas condições do local.
2.Suporte técnico de ciclo completo: Oferece suporte técnico abrangente, desde a seleção da solução e orientação de instalação até o comissionamento e manutenção.
3. Suporte global de logística e desembaraço aduaneiro: faz parceria com empresas líderes de logística internacional para fornecer remessa porta a porta e auxilia na documentação de desembaraço aduaneiro do país de destino.
4. Modelos de cooperação flexíveis: Suporta vários modelos de negócios, incluindo vendas diretas de produtos, cooperação em projetos e personalização ODM/OEM para atender às diversas necessidades dos clientes.
Ao fornecer consistentemente produtos de alto calibre, garantimos relacionamentos sólidos com parceiros em mais de 45 países e recebemos um fluxo contínuo de elogios.
Após mais de uma década de expansão estratégica, a Jinhand estabeleceu-se como um dos principais fabricantes e fornecedores de equipamentos elétricos na China. Nossa fábrica integra muitas tecnologias e instalações avançadas, e encorajamos você a encomendar nossos produtos de alta qualidade e econômicos fabricados na China.
