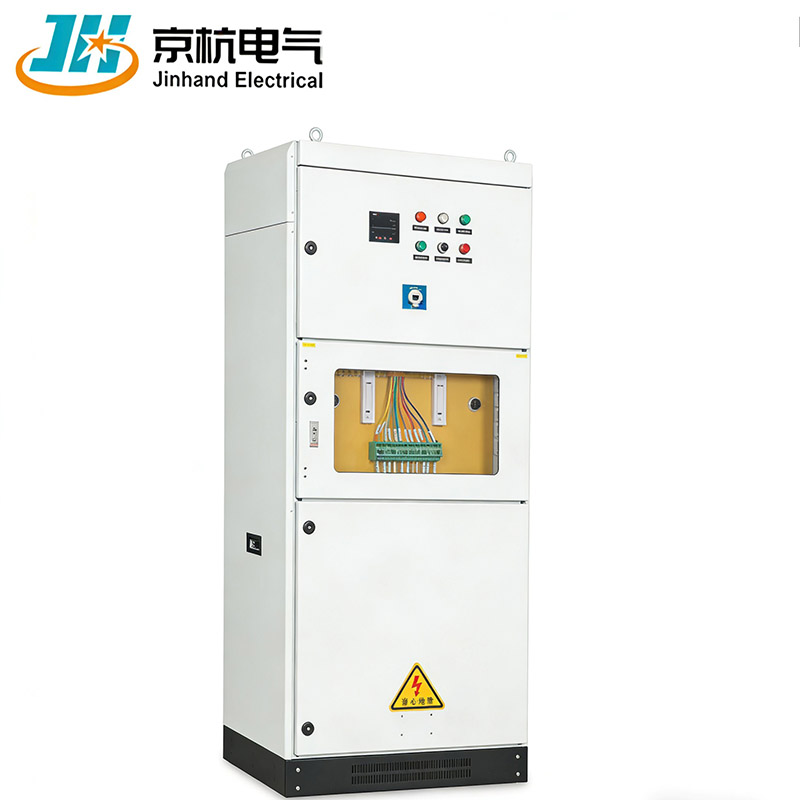

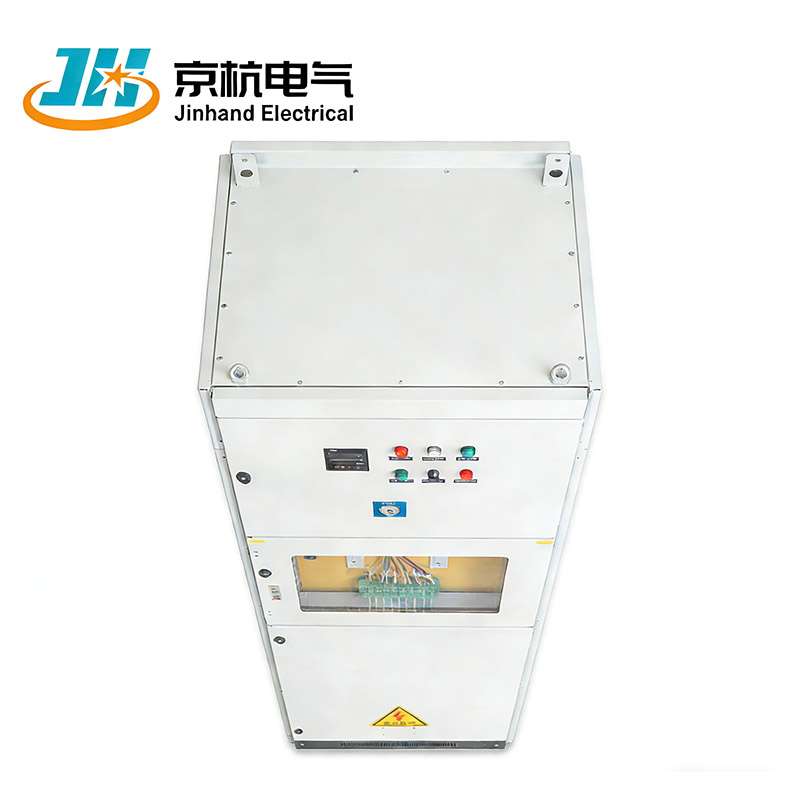

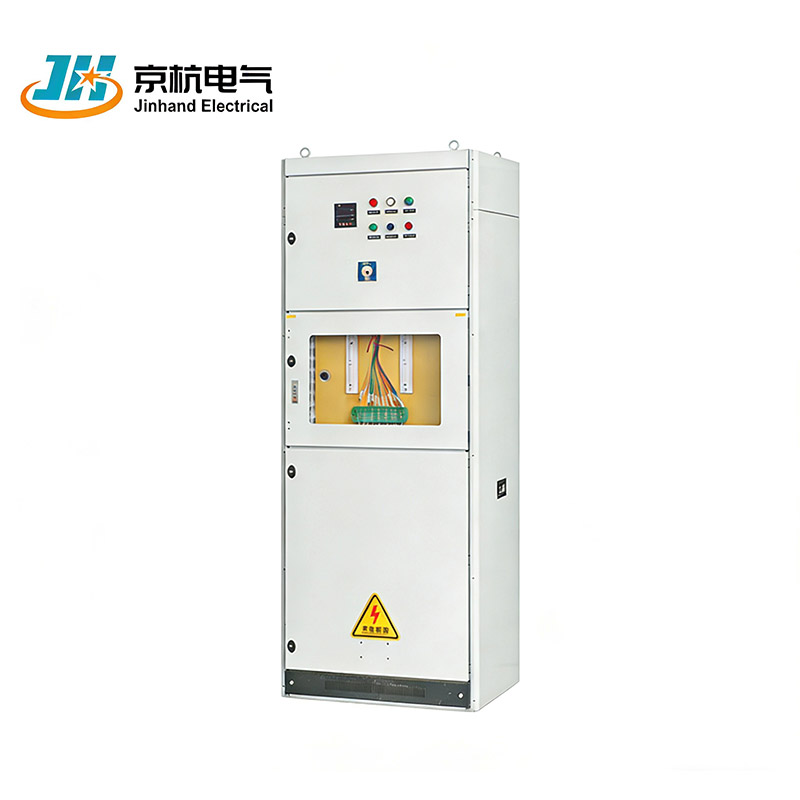

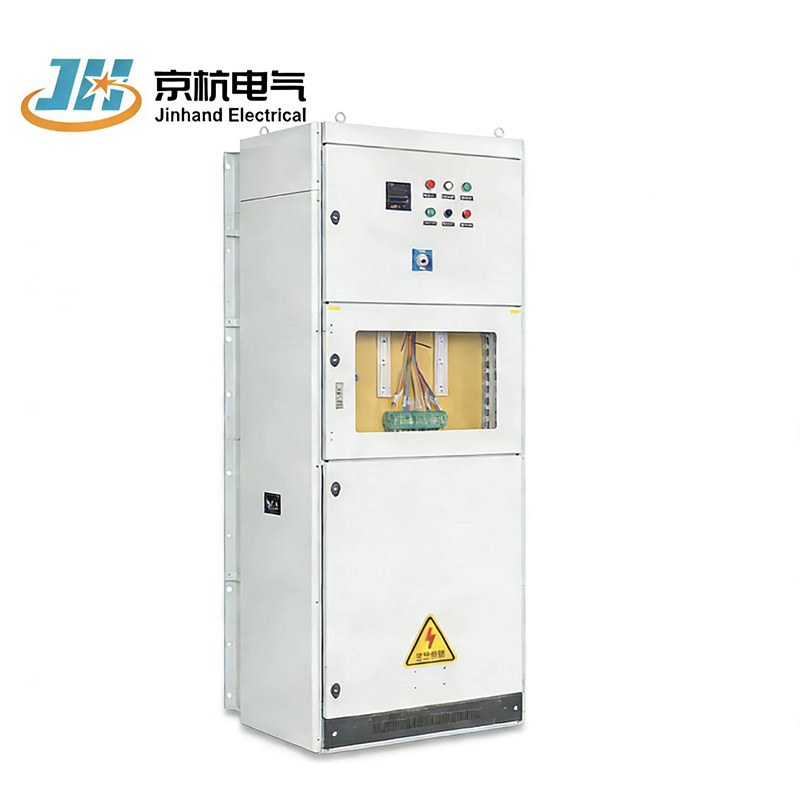

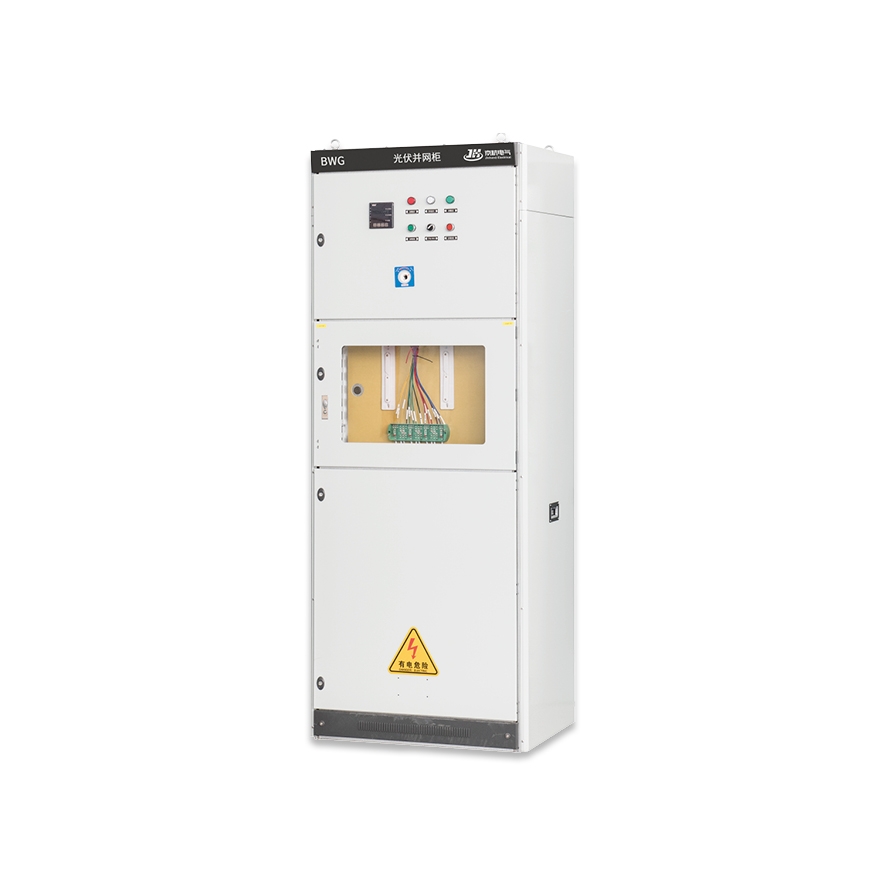

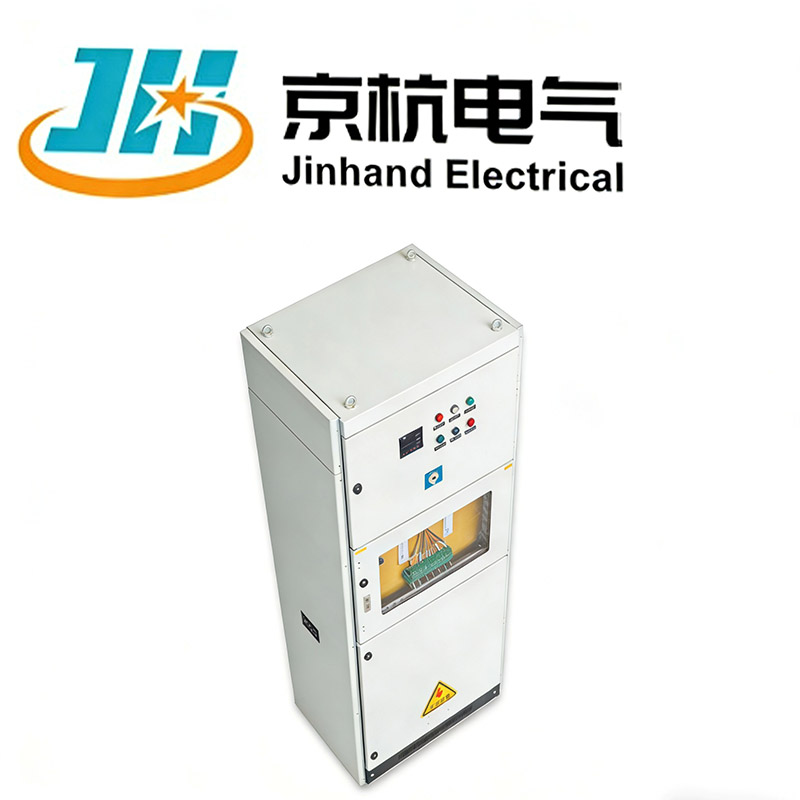

Jinhand Electric Co., Ltd. é um fabricante profissional de equipamentos elétricos na China, possuindo vasta experiência na indústria de energia e oferecendo preços competitivos que nos permitem atender efetivamente às suas necessidades. Nossa fábrica possui tecnologia de ponta e é operada por uma equipe de especialistas qualificados, garantindo o fornecimento consistente de produtos de alta qualidade que conquistaram reconhecimento no mercado global. Estamos ansiosos para construir um relacionamento cooperativo de longo prazo com você e nos tornar seu parceiro confiável na China. Nosso principal produto, o BWG Solar Grid-Connected Panel, destaca-se como uma unidade de distribuição de energia totalmente integrada.
1. Opções de instalação versáteis: projetadas para instalação fixa e instalação plug-in, proporcionando flexibilidade aos usuários.
2.Alta segurança e confiabilidade: Utiliza disjuntores e componentes de marcas nacionais e internacionais bem conhecidas, garantindo excelente desempenho técnico e segurança.
3.Módulos personalizáveis: Capazes de formar vários módulos de unidades padrão para os clientes selecionarem e montarem de acordo com suas necessidades específicas.
4. Proteção de segurança aprimorada: Incorpora isolamento de zoneamento e separação entre entradas e saídas da unidade funcional para melhorar as medidas de segurança.
| BWG | 100 | 200 | 300 | 400 | 500 | 600 | 800 |
| Parâmetro básico | |||||||
| Tensão máxima de entrada | 400 V | ||||||
| Dados medidos | Corrente trifásica, tensão trifásica, potência ativa, potência aparente, fator de potência, frequência, medidor elétrico | ||||||
| Método/protocolo de comunicação | Barramento RS485/protocolo MODBUS-RTU padrão | ||||||
| Número de entradas | Personalizado de acordo com os requisitos do usuário | ||||||
| Número de saídas | 1 | ||||||
| Tensão CA nominal | 400 V | ||||||
| Corrente de entrada nominal máxima | 250A | 400A | 630A | 800A | 1000A | 1250A | 1600A |
| Frequência nominal | 50Hz | ||||||
| Acesso ao medidor elétrico | Acesso secundário | ||||||
| Caixa de habitação | |||||||
| Material do corpo da caixa | Chapa de aço galvanizado a quente/aço inoxidável/placa de aço laminada a frio | ||||||
| Nível de proteção | IP30/IP65 | ||||||
| Tamanho da casca | Personalização | ||||||
| interruptor de isolamento | Disjuntor de ar | ||||||
| Tensão nominal (CA) | 400 V | ||||||
| Corrente nominal (CA) | 250A | 400A | 630A | 1000A | 1000A | 1250A | 1600A |
| tipo | Interruptor de acionamento único | Tipo extraível, tipo fixo, fechando após detecção de tensão | |||||
| Padrões de execução | GB/T14048.3 | GB/T14048.2 | |||||
| Disjuntor operado por corrente residual | Com disjuntor de ar | ||||||
| Tipo de disjuntor | 4P | ||||||
| Tensão nominal (CA) | 400 V | ||||||
| Corrente máxima (CA) | 250A | 400A | 630A | 800A | |||
| Valor de proteção contra sobretensão (tensão de fase) | 250~320V ajustável | ||||||
| Protetor de subtensão (tensão de fase) | 145~200V ajustável | ||||||
| Valor de proteção contra perda de fase | <50V | ||||||
| Padrão executivo | GB/T14048.2-2008 | ||||||
| Dispositivo de proteção contra surtos de CA | |||||||
| Tensão máxima de trabalho (CA) | 400 V | ||||||
| Corrente máxima de descarga (AC) | 40kA | ||||||
| Padrão executivo | GB/T8170-2008 | ||||||
| Disjuntor em caixa moldada | |||||||
| Tensão nominal (CA) | 400 V | ||||||
| Corrente nominal (CA) | Opcional de acordo com os requisitos do usuário | ||||||
| Protocolo de comunicação | Protocolo de comunicação: DTL645, reconhecimento de topologia, medição de parâmetros elétricos, comunicação por onda portadora | ||||||
| Padrão executivo | GB/T14048.2 | ||||||
| Parâmetro ambiental | |||||||
| Temperatura de trabalho | -20℃~+60℃ | ||||||
| Umidade de trabalho | 90% | ||||||
| Altitude | 2.000 m (redução de carga acima de 2.000 m) | ||||||
| Método de instalação | Tipo de piso | ||||||
| Recursos opcionais | |||||||
| Fusível CA | Opcional | ||||||
| Protetor contra vazamento de CA | Opcional | ||||||
| Dispositivo anti-ilhamento | Opcional | ||||||
1.Estrutura de montagem modular: Todos os componentes da estrutura são fixados com segurança com parafusos, permitindo fácil montagem e manutenção.
2. Tratamento de superfície durável: Molduras, portas e painéis passam por tratamento de fosfatação seguido de revestimento eletrostático a pó, enquanto as peças não revestidas são totalmente galvanizadas e passivadas para atender a diversos requisitos de componentes e se adaptar a vários ambientes de trabalho.
3.Materiais de qualidade: Feitos de placa de aço de alta qualidade com furos modulares de 25mm para expansão versátil e adaptabilidade.
4. Opções de entrada flexíveis: Fornece opções de entrada para entrada superior e lateral para acomodar diferentes layouts de instalação.
5.Alta capacidade de ruptura: Apresenta excelente estabilidade dinâmica e térmica, com opções flexíveis de configuração elétrica que atendem a níveis avançados internacionais.
6.Design Leve: Apresenta uma estrutura leve com alta resistência mecânica e precisão de montagem, aliada a uma aparência esteticamente agradável.
1. O gabinete pode ser personalizado para necessidades específicas do projeto?
Sim. Oferecemos personalização em termos de contagens de entrada/saída, tamanho do gabinete, material, nível de proteção e acessórios opcionais (fusíveis, dispositivos anti-ilhamento, etc.).
2.Quais protocolos de comunicação são suportados?
Barramento RS485 padrão com protocolo MODBUS-RTU. O protocolo DTL645 também está disponível para medição e comunicação de portadora.
3. O gabinete é adequado para instalação externa?
Absolutamente. Com proteção IP65 e tratamento de superfície robusto (fosfatização + revestimento em pó), apresenta desempenho confiável em condições climáticas variadas (-20℃ a +60℃).
4.Quais recursos de segurança estão incluídos?
Isolamento de zoneamento, proteção contra sobretensão, proteção contra sobre/subtensão, proteção contra perda de fase e proteção opcional contra vazamento garantem uma operação segura.
5.Qual é o prazo de entrega típico?
Configurações padrão: 3–5 semanas. Pedidos personalizados: 5–8 semanas, dependendo da complexidade.
