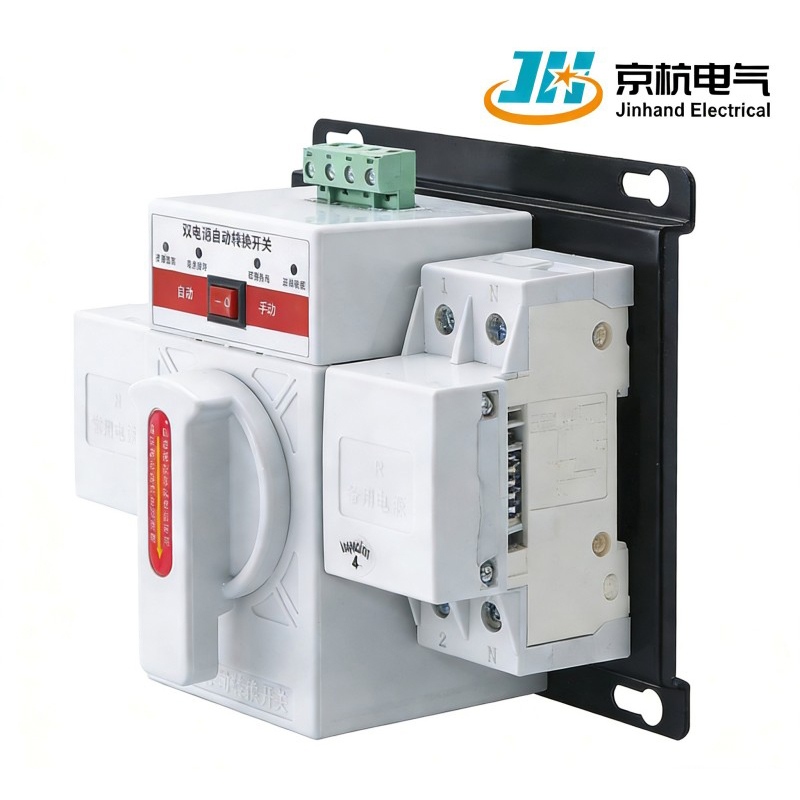

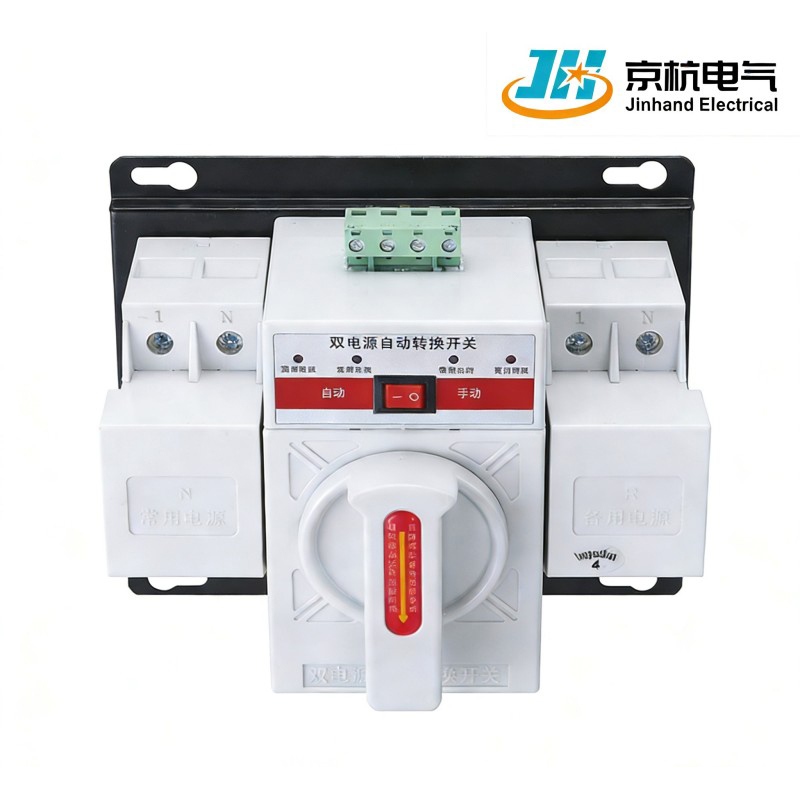

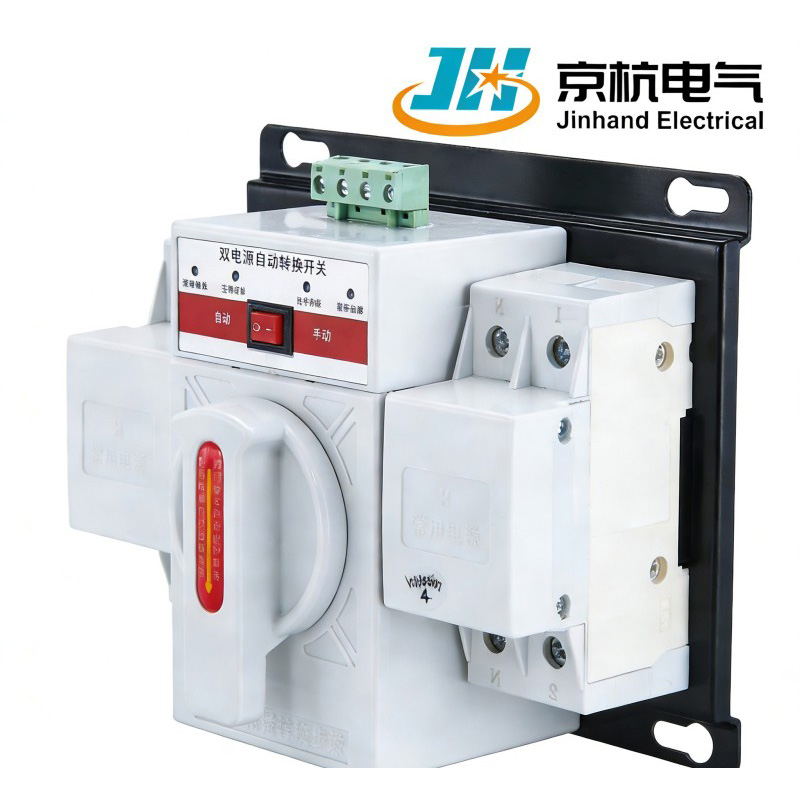

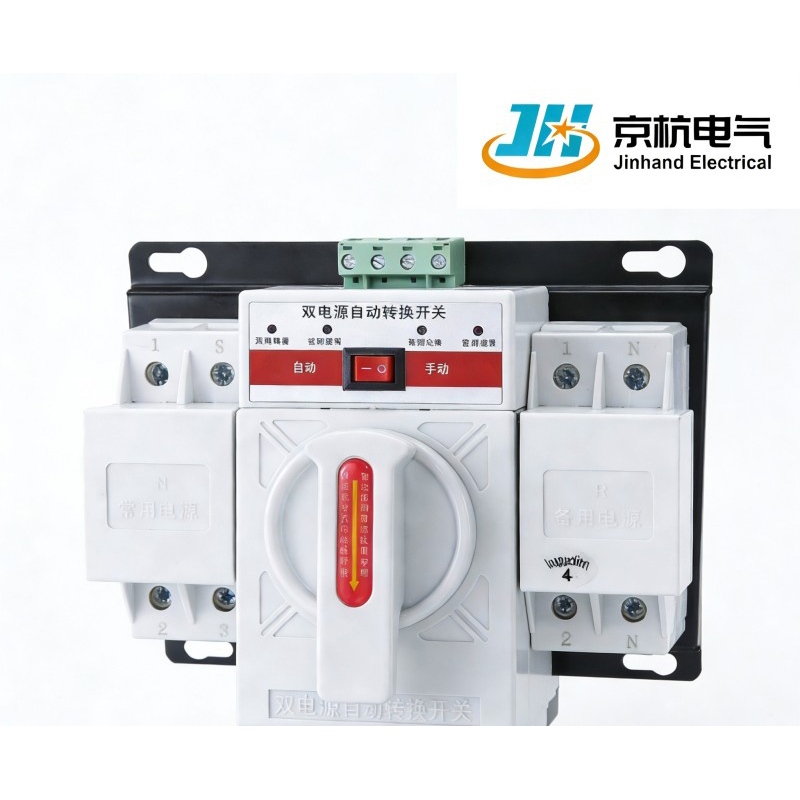

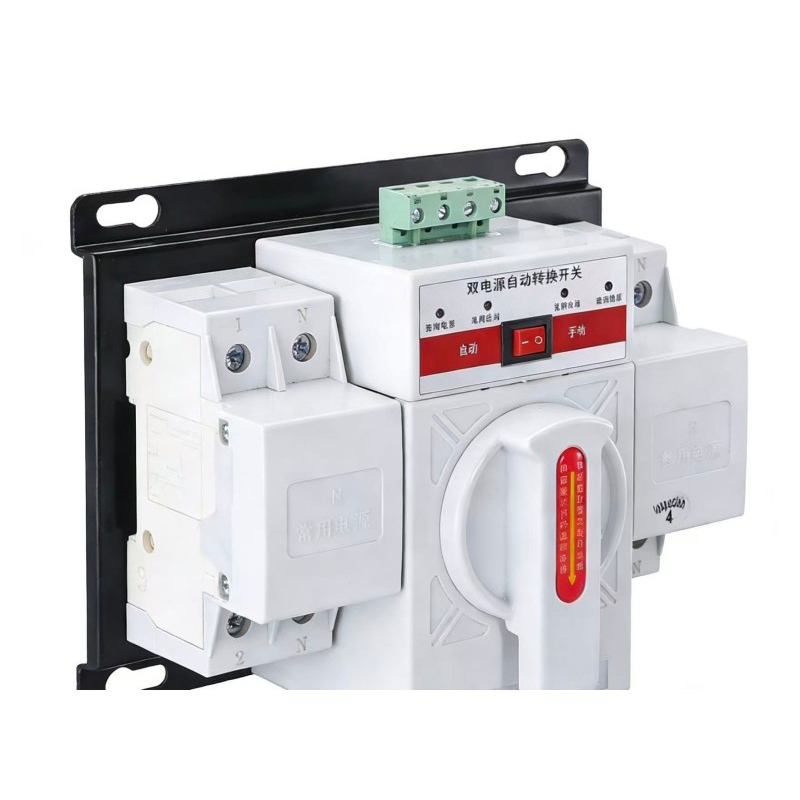

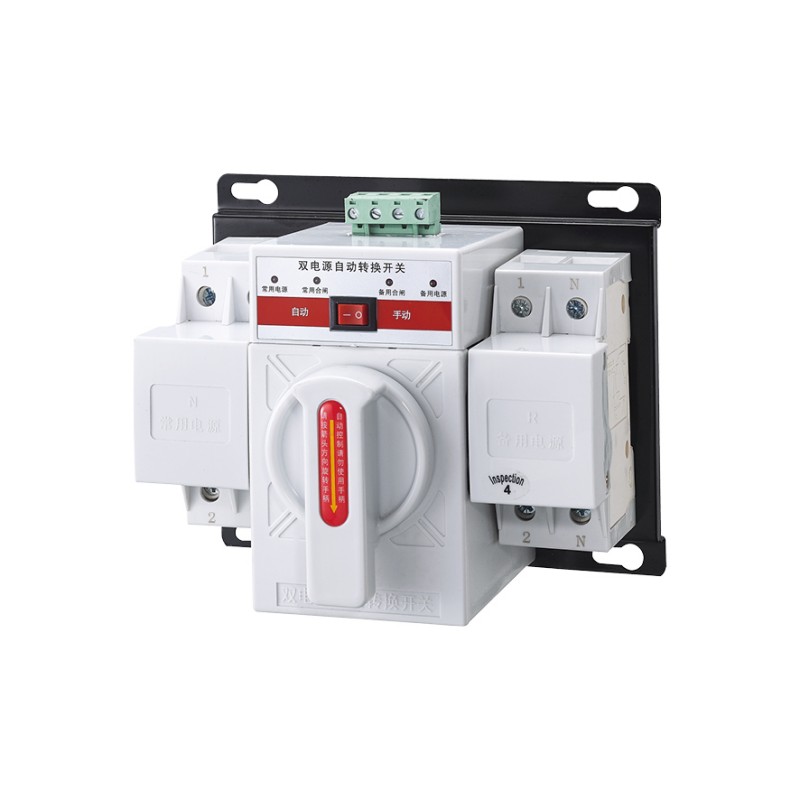

A chave de transferência automática JHQ1 para alimentação dupla da Jinhand Electrical foi projetada para sistemas de circuito duplo operando em CA 50 Hz ou 60 Hz, com tensões de 220 V ou 380 V e correntes de até 63 A. Este switch compacto permite a comutação seletiva da fonte de alimentação e oferece proteção contra curto-circuito, sobrecarga e subtensão. Apresentando um acionamento de motor único para operação suave e intertravamentos mecânicos para segurança, este produto confiável está disponível em um fabricante e fornecedor confiável na China.
1. Comutação seletiva: permite que os usuários alternem entre duas fontes de energia conforme necessário, aumentando a flexibilidade operacional.
2.Segurança e Proteção: Fornece proteção abrangente contra curto-circuito, sobrecarga, subtensão e perda de tensão, garantindo segurança nos sistemas de alimentação.
3. Conformidade com proteção contra incêndio: Adequado para ambientes que exigem conformidade com a segurança contra incêndio, como prédios de escritórios, hospitais e shopping centers.
4. Longa vida útil: Projetado para durabilidade e confiabilidade, resultando em uma vida útil operacional mais longa.
5. Operação silenciosa: O mecanismo de acionamento de motor único garante uma operação suave e sem ruído com força de impacto mínima.
1. Estado normal da alimentação principal: Quando a fonte de alimentação principal está funcionando normalmente e o interruptor de função está na posição automática, o disjuntor de espera abre enquanto o disjuntor principal fecha. Isso garante que a fonte de alimentação principal esteja conectada à carga.
2. Detecção de interrupção de tensão: Se houver uma interrupção de tensão em uma ou em todas as três fases da fonte de alimentação principal, a Chave de Transferência Automática (ATS) detecta esta condição anormal.
3. Transferência de carga: O ATS transfere a carga da fonte de alimentação principal para a fonte de alimentação de reserva, desde que a fonte de alimentação de reserva tenha tensão normal disponível.
4. Restauração de energia: Assim que a fonte de alimentação principal retornar aos níveis normais de tensão, o ATS muda automaticamente a carga da fonte de alimentação de reserva para a fonte de alimentação principal.
5. Funções principais
Comutação Automática: Garante uma transferência de carga contínua com base no status da fonte de alimentação para manter a operação contínua.
Monitoramento em Tempo Real: Monitora continuamente a tensão da fonte de alimentação para garantir a estabilidade e segurança do sistema.
Confiabilidade: Fornece garantia de energia de backup para evitar interrupções devido a falhas de energia principal.
1.Especificações Nominais: Opera em AC 50Hz ou 60Hz com tensões nominais de 220V ou 380V e suporta correntes de até 63A.
2.Design compacto: Apresenta tamanho compacto e estrutura simples, tornando a instalação e operação simples.
3. Opções de configuração: Disponível em configurações 3P (trifásica) e 4P (quatro fases) para atender a diversas necessidades de aplicação.
4. Mecanismo de intertravamento: Equipado com intertravamentos mecânicos e elétricos para comutação confiável entre as fontes de energia principal e de reserva.
5.Modos manuais e automáticos: Suporta modos de comutação manual e automático, proporcionando versatilidade na operação.
6.Indicação de status: Inclui terminais de fiação para conexões do usuário e indicadores no A.T.S. painel para mostrar o status aberto ou fechado dos disjuntores.
7.Conformidade padrão: Atende ao padrão GB/T 14048.11, garantindo a adesão aos regulamentos de segurança e desempenho.
1. Comutação Automática Inteligente: Muda automaticamente para a fonte de alimentação de backup em caso de falha de energia principal e retorna quando normal, garantindo fornecimento de energia contínuo.
2. Proteção seletiva de energia dupla: Suporta proteção contra sobrecarga, curto-circuito e subtensão para fontes principais e de backup com funções de disparo independentes.
3. vários modos de operação: suporta modos de controle automático, manual e remoto para atender a diversas necessidades de aplicação.
4.Design Modular Compacto: A estrutura que economiza espaço permite uma instalação flexível em caixas de distribuição padrão.
1. Autodiagnóstico e monitoramento de status: A detecção de tensão integrada e o autodiagnóstico de falhas reduzem a necessidade de inspeções manuais.
2. Projeto de manutenção modular: o controlador, o motor de acionamento e o mecanismo operacional são modulares para substituição rápida de componentes defeituosos.
3.Design de longa vida: Vida mecânica de até 10.000 ciclos, vida elétrica de 5.000 ciclos, reduzindo custos de substituição e manutenção.
4. Baixo consumo de energia em espera: Baixo consumo de energia ociosa e operação com eficiência energética.
1.Projeto estrutural de alta resistência: Gabinete feito de plástico de engenharia reforçado retardador de chamas; peças metálicas internas niqueladas para resistência à corrosão e ao desgaste.
2. Ampla faixa de adaptação de tensão: Ampla faixa de monitoramento de tensão para fontes principais e de backup, resistente a flutuações e interferências da rede.
3. ampla capacidade operacional de temperatura: temperatura operacional de -25 ℃ a + 55 ℃, adequada para vários climas.
4.Resistência a vibração e choque: Passa em testes de vibração mecânica e choque, adequado para ambientes como salas de servidores e oficinas.
1.Linha de montagem totalmente automatizada: Os principais processos, como montagem de motor, soldagem de contato e teste de controlador, são automatizados.
2. Teste Funcional Duplo: Cada unidade passa por testes de desempenho elétrico e testes de ligação mecânica.
3. Rigoroso controle de qualidade: Implementa sistema de gestão de qualidade ISO 9001 com inspeção 100% de componentes críticos.
4.Sistema de gerenciamento de rastreabilidade: Cada produto possui um número de série exclusivo para rastreabilidade de todo o processo.
1. Suporta comutação entre gerador e energia da rede?
Sim, pode ser definido para prioridade de rede ou modo de prioridade de gerador com tempo de comutação ajustável.
2. Há interrupção de energia durante a comutação?
O projeto break-before-make resulta em uma breve interrupção, normalmente ≤100 ms.
3. Suporta monitoramento remoto?
Módulos de comunicação opcionais suportam monitoramento e controle remoto de status.
4. Quais são os requisitos de sequência de fases durante a instalação?
As sequências das fases de alimentação principal e de backup devem ser idênticas; caso contrário, a comutação poderá falhar ou causar danos ao equipamento.
1. "Selecionou a série JHQ1 para vários projetos de UPS de data center. Comutação confiável, operação estável, garantindo efetivamente energia contínua para cargas críticas."
2."Estrutura de produto compacta, funções abrangentes, especialmente adequadas para hospitais, instituições financeiras e outros locais com altos requisitos de confiabilidade de fornecimento de energia."
