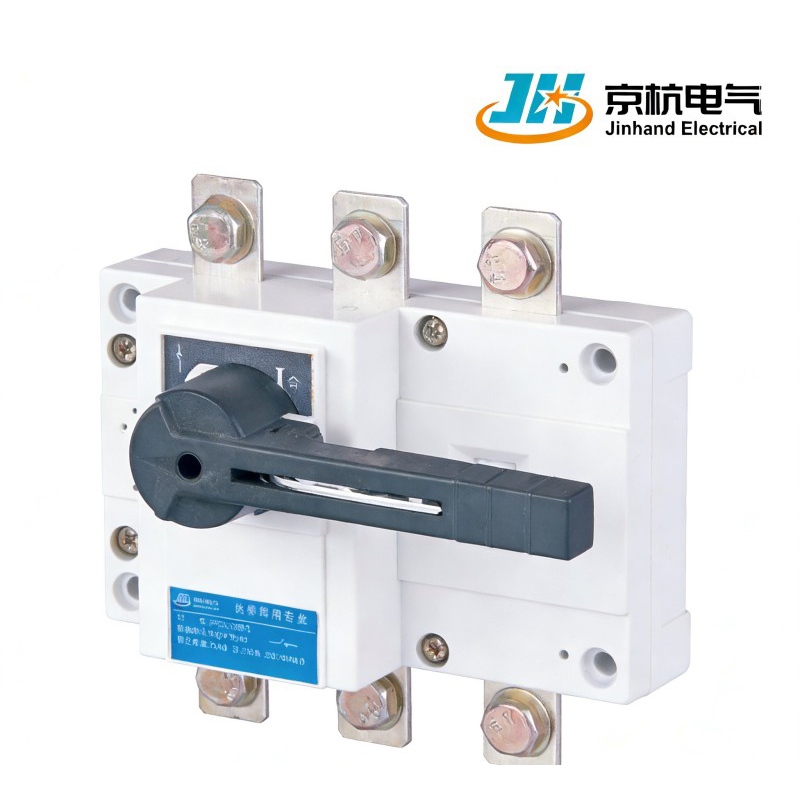

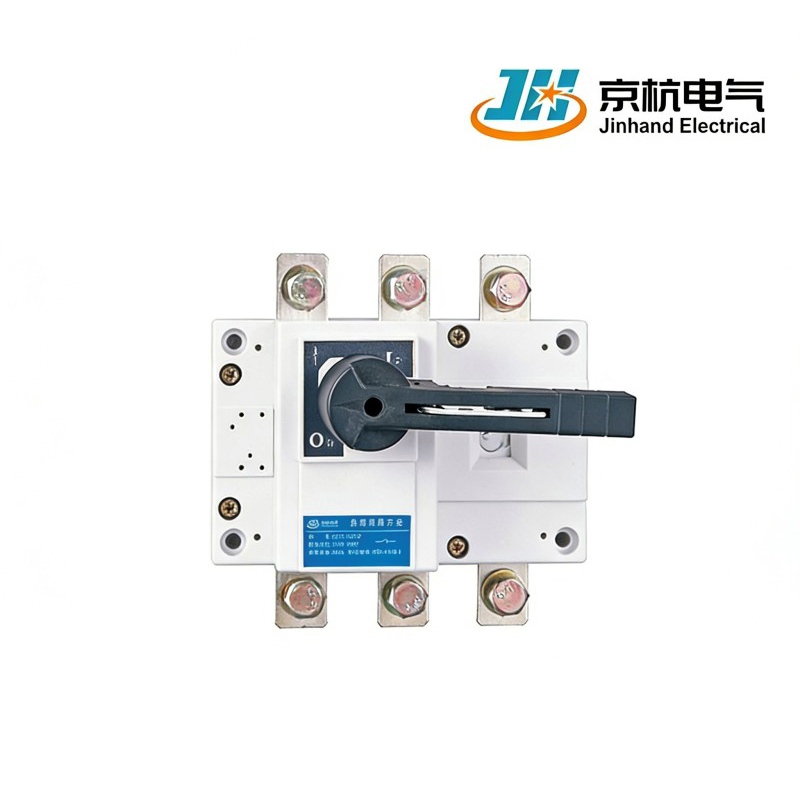

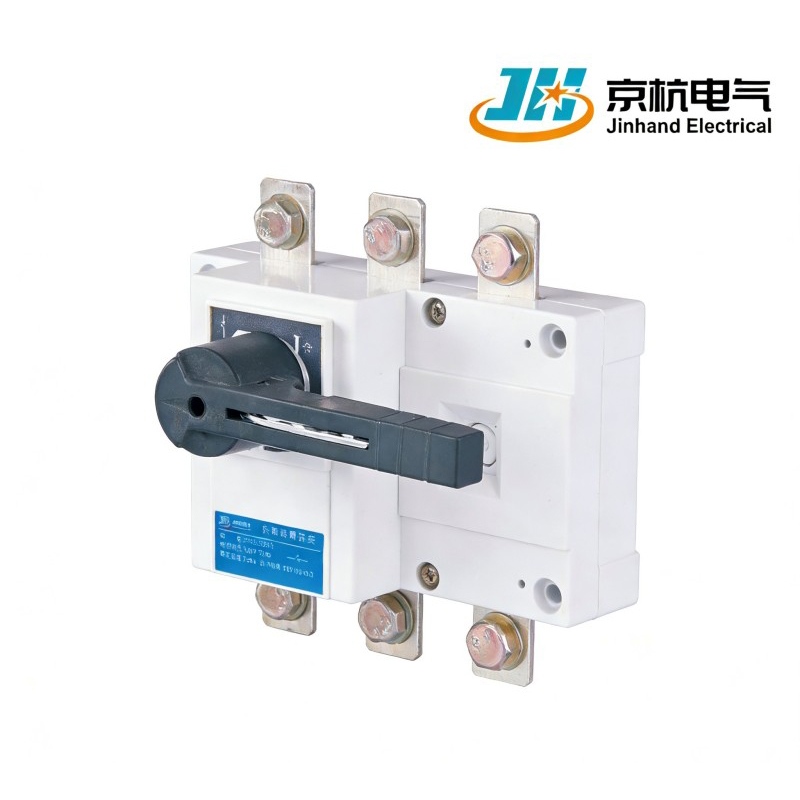

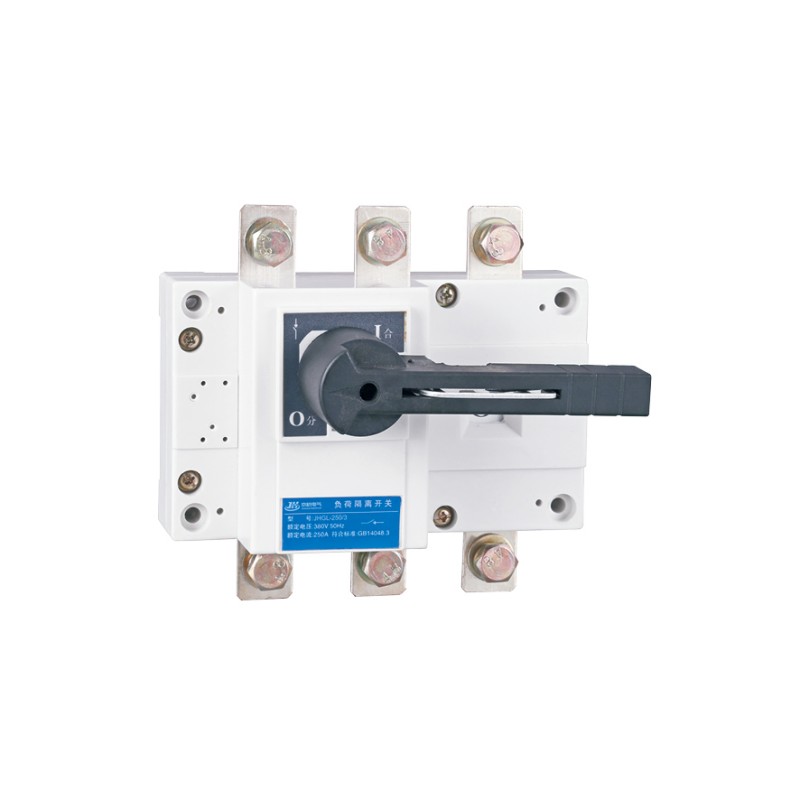

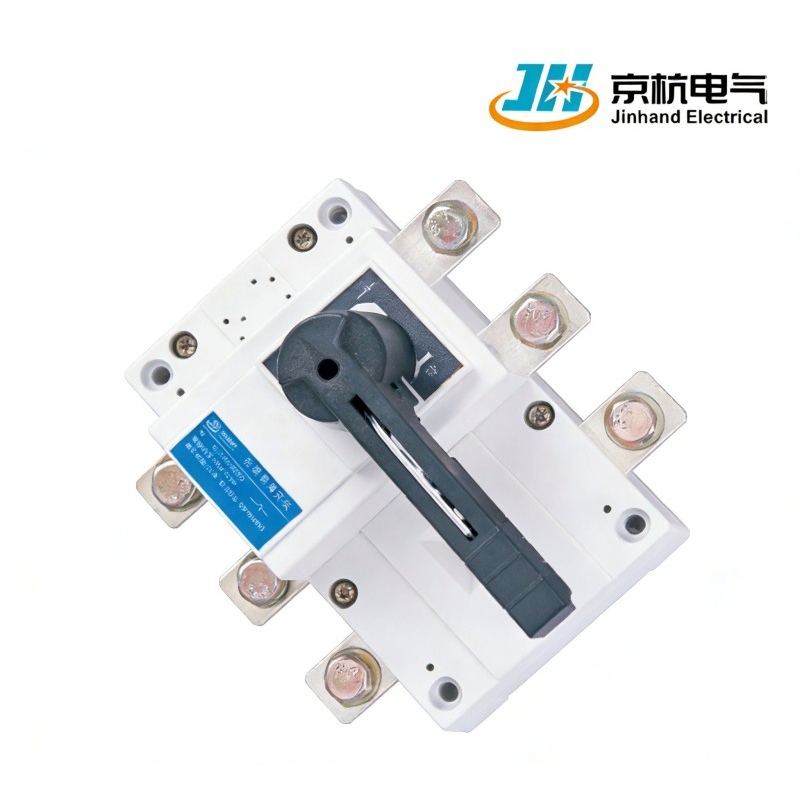

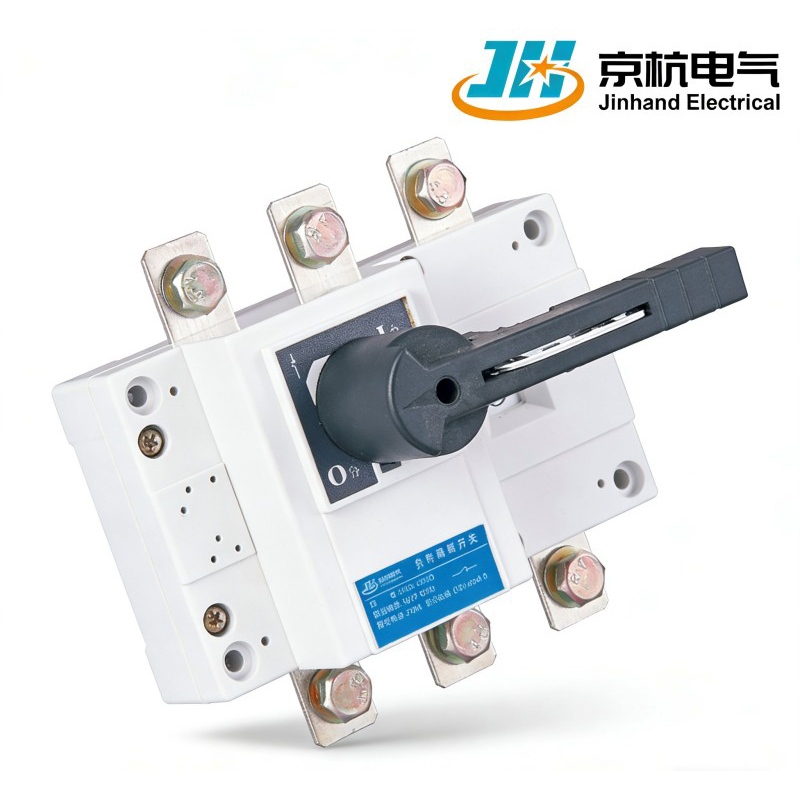

A série de seccionadores JHGL, fabricada na China, oferece um design modular que varia de 125A a 3150A em 18 especificações. É ideal para conexão, desconexão ou isolamento elétrico de circuitos, com modelos acima de 1000A designados apenas para isolamento. Uma janela de marcação na frente indica o status do contato e uma janela de observação traseira pode ser fornecida mediante solicitação para visualização direta. Para obter mais detalhes, consulte os seccionadores de carga operados traseiramente JHGL-125~1600A/H disponíveis em nossa fábrica como um fornecedor confiável de soluções elétricas.
1. Design Modular: A série de seccionadores JHGL apresenta um design de tipo básico modular, permitindo flexibilidade em 18 especificações de 125A a 3150A.
2. Configurações versáteis: Disponível em configurações de três e quatro pólos, incluindo um pólo neutro comutável, adequado para uma variedade de aplicações de circuito.
3.Capacidade de isolamento:Modelos acima de 1000A são projetados especificamente para isolamento elétrico, aumentando a segurança em sistemas elétricos.
| Corrente térmica convencional ao ar livre Ith(A) | 63A | 100A | 160A | 250A | 400A | 630A | 1000A | 1250A | 1600A | 2000A | 2500A | 3150A | ||
| Tensão nominal de isolamento Ui | 750V | 800V | 1000V | |||||||||||
| Resistência Dielétrica | 3000V | 3500V | ||||||||||||
| Tensão nominal de impulso suportável Uimp | 6kV | 8kV | 12KV | |||||||||||
| Tensão operacional nominal Ue | AC400、600V | |||||||||||||
| Frequência nominal | 50Hz | |||||||||||||
| Categoria de utilização | AC-21、22、23 | |||||||||||||
| Corrente Operacional Nominal le(A) | AC400V | AC-21 | 63 | 63 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| AC-22 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
| AC-23 | 50 | 80 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1250 | 2000 | 2500 | ||
| AC660V | AC-21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| AC-22 | 63 | 80 | 100 | 200 | 315 | 400 | 630 | 630 | 800 | 1000 | 1000 | 1250 | ||
| AC-23 | 40 | 63 | 63 | 125 | 200 | 250 | 250 | 400 | 500 | / | / | / | ||
| Capacidade nominal de fabricação (A) | 10le | |||||||||||||
| Capacidade nominal de ruptura (A) | 8le | |||||||||||||
| Capacidade nominal de fabricação de curto-circuito lcm(kA) | 1.7 | 1.7 | 12 | 17 | 30 | 40 | 70 | 70 | ||||||
| Corrente suportável de curto prazo Icw(kA) | 3 | 3 | 10 | 12 | 20 | 25 | 50 | 50 | ||||||
| Vida Mecânica (ciclos) | 5000 | 5000 | 5000 | 3000 | 2000 | 1000 | ||||||||
| Vida Elétrica (ciclos) | 1000 | 1000 | 1000 | 600 | 300 | / | ||||||||
| Matriz de Torque Operacional(N·m) | 3.5 | 3.5 | 6.5 | 10 | 15 | 15 | 27 | 60 | ||||||
| Peso kg (excluindo alça) | 3 pólos | 0.32 | 0.39 | 0.88 | 1.6 | 3.8 | 4.2 | 10.5 | 10.5 | 16 | 31 | 31 | 42 | |
| 4 pólos | 0.34 | 0.41 | 1.1 | 2 | 4.6 | 5 | 13 | 13 | 20 | 40 | 40 | 49 | ||
1.Indicação de status de contato:Uma janela de marcação na frente exibe o status do contato (aberto ou fechado), garantindo fácil monitoramento.
2. Janela de observação traseira opcional: Uma janela de observação traseira opcional pode ser fornecida para visualização direta do status do contato, proporcionando maior comodidade.
3.Referência para estilo de janela:Para estilos de janela específicos, consulte os seccionadores de carga operados traseiramente JHGL-125~1600A/H projetados para gabinetes.
1. Ampla faixa de corrente com design modular: cobre 18 especificações de 125A a 3150A. A estrutura básica modular facilita a expansão e personalização do sistema.
2. Opções de três e quatro pólos: Configurações flexíveis, incluindo três e quatro pólos (com pólo neutro comutável) para atender a diferentes requisitos do sistema de distribuição de energia.
3.Alta segurança de isolamento: Modelos acima de 1000A são projetados especificamente para isolamento elétrico, garantindo a segurança do sistema durante a manutenção e operação.
4.Janela de visibilidade de status: O painel frontal inclui uma janela indicadora de status para exibição clara do status de abertura/fechamento do contato. Uma janela de observação traseira opcional permite a visualização direta do interior dos gabinetes.
5. Alto desempenho elétrico: Tensão nominal de isolamento de até 1000 V, tensão suportável de impulso de até 12 kV, adequada para ambientes elétricos exigentes.
1. Processos de estampagem e soldagem de precisão: As peças condutoras são fabricadas com alta precisão para garantir confiabilidade de contato e capacidade de transporte de corrente.
2. Testes elétricos de faixa completa: Cada unidade passa por testes de tensão suportável, aumento de temperatura e operação mecânica para garantir a qualidade da fábrica.
3. Testes rigorosos de envelhecimento e vida útil: Simula condições reais de operação para verificação de vida útil mecânica e elétrica, aumentando a confiabilidade do produto.
1. Janelas duplas de observação frontal e traseira: um design raro da indústria que oferece visibilidade de ambos os lados, atendendo à conveniência operacional e às necessidades de monitoramento do gabinete.
2. Opção de pólo neutro comutável: Os modelos de quatro pólos suportam isolamento de pólo neutro, aumentando a flexibilidade do sistema.
3. Projeto de baixo torque operacional: Estrutura mecânica otimizada com torque operacional razoável para fácil operação manual.
1. Mais de uma década de especialização em interruptores isolantes: focado em isolamento elétrico de média e baixa tensão e campos de conexão com tecnologia madura e confiável.
2.Série completa de especificações de corrente: cobre uma gama completa de correntes pequenas a grandes, atendendo a várias necessidades de projeto em uma única parada.
3.Capacidade de personalização flexível: Oferece serviços de personalização para janelas de observação especiais, mecanismos operacionais, métodos de instalação, etc.
4. Projeto validado globalmente: os produtos foram aplicados em projetos de energia, industriais e de infraestrutura em mais de 30 países.
1. Suporte à seleção técnica pré-venda: Catálogos de seleção gratuitos, modelos 3D e consulta técnica.
2. Orientação e treinamento de instalação: Fornece manuais de instalação, tutoriais em vídeo e orientações no local.
3. Resposta rápida pós-venda: Estabelece uma linha direta de serviço técnico dedicada, oferecendo soluções profissionais ou suporte no local em 48 horas.
4.Fornecimento global de peças sobressalentes: armazéns de peças sobressalentes no exterior garantem a entrega rápida de especificações comuns.
Com mais de dez anos de conhecimento no setor, a Jinhand se estabeleceu como um dos principais fabricantes e fornecedores de equipamentos elétricos da China. Nossa fábrica utiliza inúmeras tecnologias e equipamentos avançados e convidamos você a adquirir nossos produtos fabricados na China de alta qualidade e com preços competitivos.
