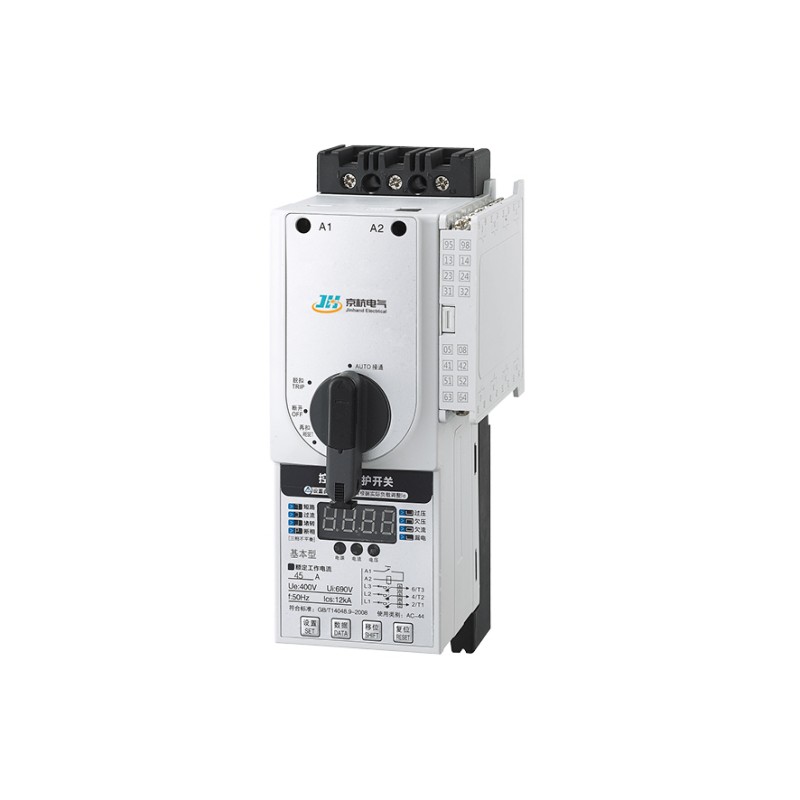

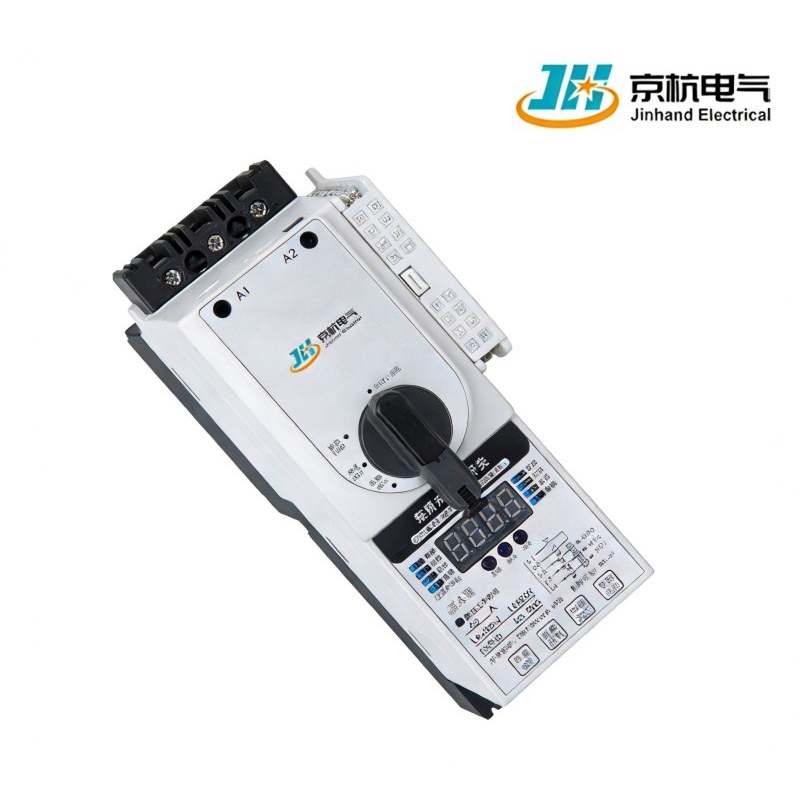

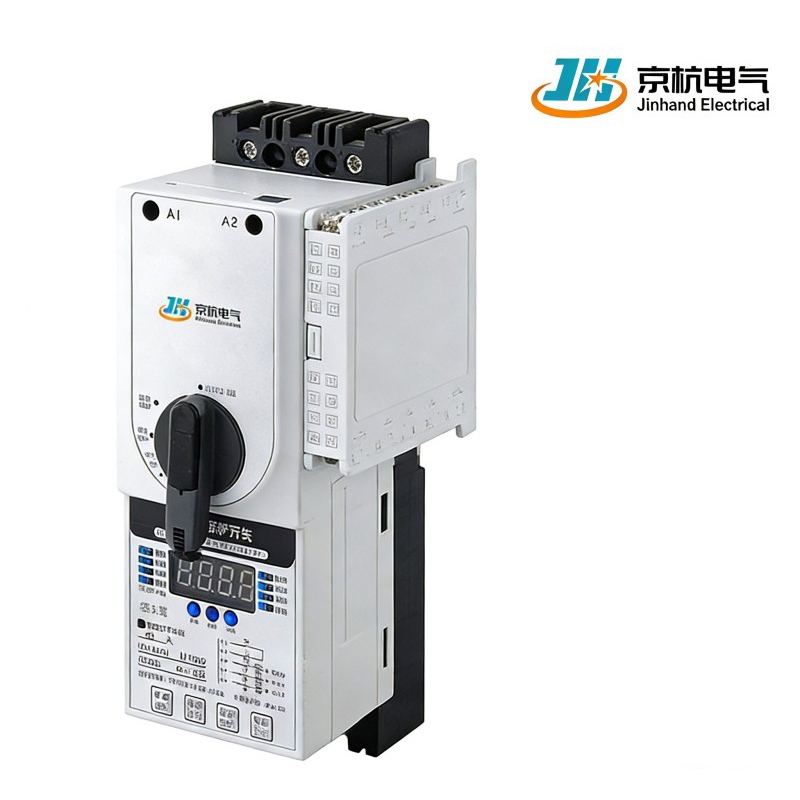

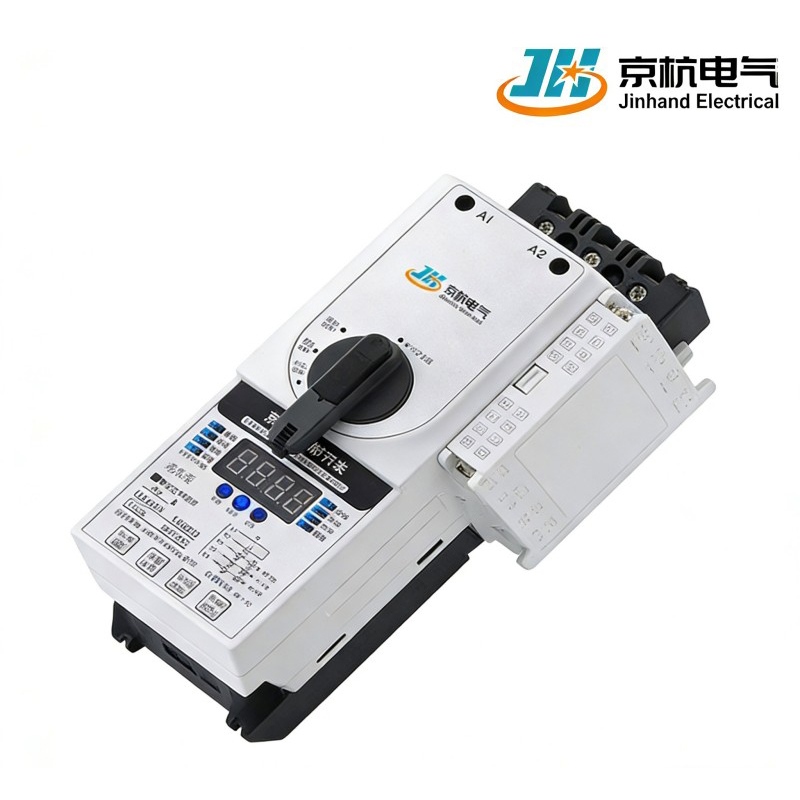

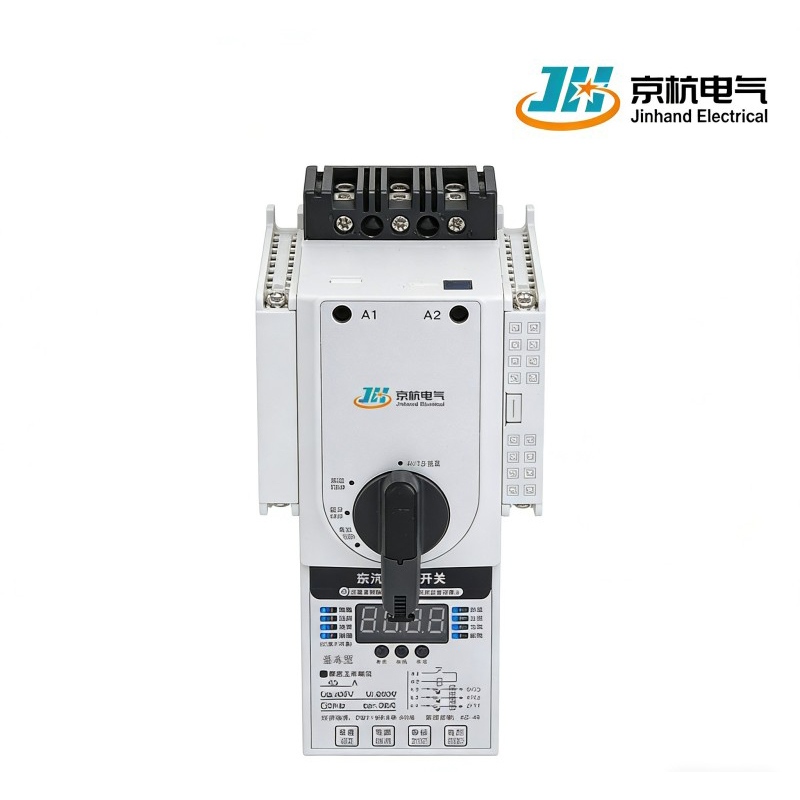

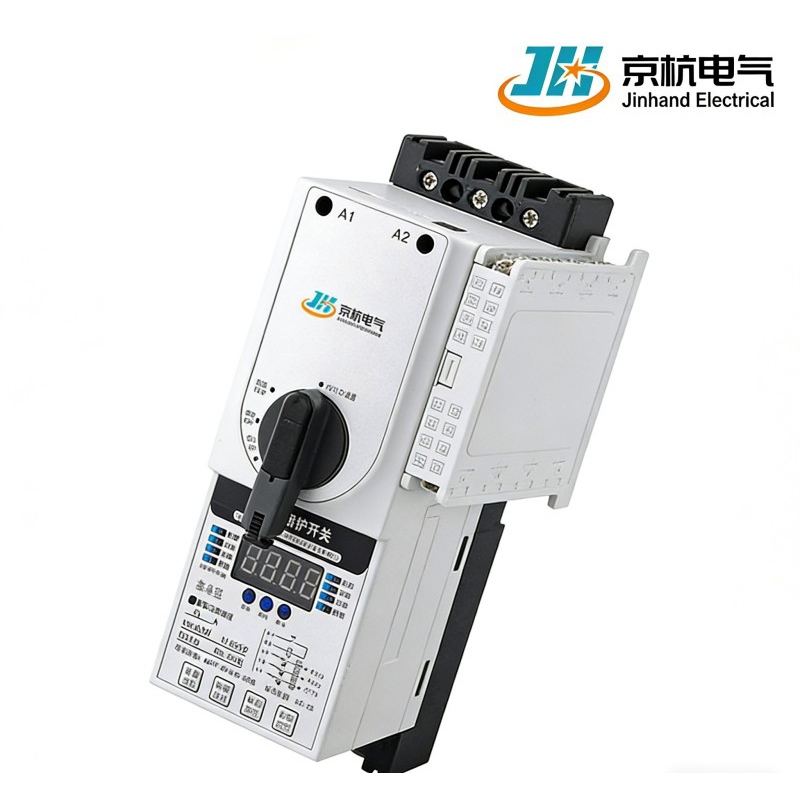

O interruptor de controle e proteção CPS é desenvolvido e fabricado pela Jinhand Electrical Co., Ltd., um importante fabricante e fornecedor chinês. Apresentando um design modular integrado, combina múltiplas funções de proteção e controle em uma única unidade. Esta solução direta de fábrica é adequada para sistemas AC 50Hz, oferecendo controle remoto, proteção abrangente de motor e distribuição, com faixa de corrente ajustável de 0,16A a 125A, proporcionando proteção eficiente para cargas de até 55KW.
1.Design modular integrado: O interruptor de controle e proteção CPS combina múltiplas funções em uma única unidade, reduzindo a necessidade de dispositivos separados e simplificando a instalação.
Controle Remoto e Local: Oferece recursos de controle automático remoto e controle manual local, aumentando a flexibilidade operacional.
2. Recursos de proteção abrangentes: Fornece uma ampla gama de funções de proteção, incluindo sobretensão, subtensão, perda de fase, subcorrente e proteção contra subpotência, garantindo a segurança do sistema.
3. Proteção Tempo-Corrente Coordenada: Inclui várias características de proteção tempo-corrente (tempo inverso, tempo definido, curto-circuito instantâneo e alto curto-circuito instantâneo) para soluções de proteção personalizadas.
4. ampla gama de aplicações: adequado para várias cargas de motor e cargas de distribuição, selecionando módulos funcionais ou acessórios apropriados
| Quadro Gráfico Atual | Unidade principalClassificadoAtual | Corrente operacional nominal do controlador inteligente | Faixa de configuração atual de curto atraso | Faixa de configuração atual de longo atraso | Faixa de potência de controle em 380V | Categoria de utilização |
| 45 | 1216183245 | 0.4 | 0,48-4,8 | 0,16-0,4 | 0,05-0,12 | AC-42AC-43AC-44 |
| 1 | 1.2-12 | 0,4-1 | 0,12-0,33 | |||
| 2.5 | 3-30 | 1-2,5 | 0,33-1,1 | |||
| 4 | 4,8-48 | 1.6-4 | 0,33-1,6 | |||
| 6.3 | 7,5-75 | 2,5-6,3 | 1-2,5 | |||
| 12 | 14,4-144 | 4.8-12 | 2,2-5,5 | |||
| 16 | 19.2-192 | 6.4-16 | 2,5-7,5 | |||
| 18 | 21.6-216 | 7.2-18 | 3,0-8 | |||
| 25 | 30-300 | 10-25 | 5.5-11 | |||
| 32 | 38,4-384 | 12,8-32 | 5,5-15 | |||
| 40 | 48-480 | 16-40 | 7,5-18,5 | |||
| 45 | 54-540 | 18-45 | 7,5-22 | |||
| 125 | 161832455063100125 | 6.3 | 7,5-75 | 2,5-6,3 | 1-2,5 | |
| 12 | 14,4-144 | 4.8-12 | 2,2-5,5 | |||
| 16 | 19.2-192 | 6.4-16 | 2,5-7,5 | |||
| 18 | 21.6-216 | 7.2-18 | 3.3-8 | |||
| 25 | 30-300 | 10-25 | 5.5-11 | |||
| 32 | 38,4-384 | 12,8-32 | 5,5-15 | |||
| 40 | 48-480 | 16-40 | 7,5-18,5 | |||
| 45 | 54-540 | 18-45 | 7,5-22 | |||
| 50 | 60-600 | 20-50 | 7,5-22,5 | |||
| 63 | 75,6-756 | 25,2-63 | 11-30 | |||
| 80 | 96-960 | 32-80 | 15-37 | |||
| 100 | 120-1200 | 40-100 | 18,5-45 | |||
| 125 | 150-1500 | 50-125 | 22-55 |
1. Compatibilidade de tensão e frequência: Projetado para sistemas de energia CA 50 Hz (60 Hz) com tensão nominal de 690 V.
2. Faixa de corrente nominal: A corrente nominal da unidade principal varia de 6,3 A a 125 A, com uma corrente operacional ajustável do controlador inteligente de 0,16 A a 125 A.
3.Controle de potência do motor: Capaz de controlar a potência do motor de 0,05KW a 55KW, permitindo o gerenciamento eficaz das operações do motor.
4.Capacidade de manuseio de corrente: Facilita a conexão, transporte e interrupção de correntes sob condições normais e anormais especificadas, incluindo sobrecargas e curtos-circuitos.
1.Design multifuncional integrado: Combina as funções de disjuntores, contatores, relés térmicos e relés de proteção em uma única unidade, simplificando a arquitetura do sistema e economizando espaço de instalação.
2. Proteção ajustável inteligente: Controlador inteligente integrado com uma ampla faixa de ajuste de corrente 0,16A-125A, suportando múltiplas características de proteção de tempo-corrente (tempo inverso, tempo definido, curto-circuito instantâneo, etc.) para adaptação precisa a diferentes cargas.
3. Controle remoto e local duplo: suporta controle automático remoto e operação manual no local, atendendo às necessidades de automação e intervenção de emergência.
4.Suporte de classificação de alta tensão: Tensão operacional nominal de até 690V, adequada para sistemas de distribuição de energia de média e baixa tensão.
1. O design integrado reduz o estoque de peças sobressalentes: um único dispositivo substitui vários componentes discretos, reduzindo a variedade e a pressão do estoque de peças sobressalentes.
2.Parâmetros de proteção programáveis: Os usuários podem ajustar as configurações de proteção com base nas cargas reais para evitar disparos falsos e melhorar a continuidade operacional do sistema.
3. Expansão e manutenção modulares: Módulos funcionais e acessórios suportam substituição hot-swap, simplificando a manutenção e reduzindo o tempo de recuperação de falhas.
4. Operação de baixa potência: O consumo de energia de controle otimizado economiza energia em operação de longo prazo.
1.Linhas de produção SMT totalmente automatizadas: garantem consistência e confiabilidade dos componentes de controle eletrônico.
2.100% testes de fábrica: cada unidade passa por testes funcionais, testes de tensão suportável e verificação lógica de proteção.
3.Testes de envelhecimento rigorosos: Simulam ambientes operacionais de longo prazo para expor defeitos potenciais precocemente, aumentando a confiabilidade do produto.
1.Interface de comunicação inteligente opcional: suporta protocolos como Modbus e Profibus para fácil integração em sistemas PLC/DCS.
2. Display LCD e configurações do teclado: Exibe intuitivamente a corrente, os tipos de falhas e os parâmetros de configuração, suportando depuração rápida no local.
3. Versão opcional de controle de alimentação dupla: pode ser expandida para funcionalidade de comutação automática de alimentação dupla, integrando controle e proteção.
1. Baixo consumo de energia em espera: Consumo de energia em espera menor do que as soluções discretas tradicionais, alinhando-se com as tendências de economia de energia.
2. Livre de Substâncias Perigosas: Cumpre as diretivas RoHS, com materiais recicláveis.
3.Controle de motor otimizado: Suporta modos de operação de partida suave e economia de energia, reduzindo o impacto de partida-parada do motor e o consumo de energia em execução.
1. Equipe profissional de P&D: Mais de uma década de especialização em interruptores de controle e proteção, com tecnologia de produto madura e confiável.
2.Matriz de produto completa: cobre duas correntes de estrutura principal de 45A e 125A, fornecendo soluções completas, de cargas leves a pesadas.
3.Capacidade de personalização flexível: Lógica de proteção personalizável, protocolos de comunicação, dimensões, etc., com base nas necessidades do cliente.
4. Suporte de serviço global: Produtos exportados para mais de 30 países com uma rede de serviços técnicos ágil.
Após mais de uma década de crescimento constante, a Jinhand tornou-se um dos principais fabricantes e fornecedores de equipamentos elétricos na China. Nossa fábrica integra uma série de tecnologias e instalações de ponta, e convidamos você a comprar nossos produtos de primeira linha e econômicos fabricados na China.
