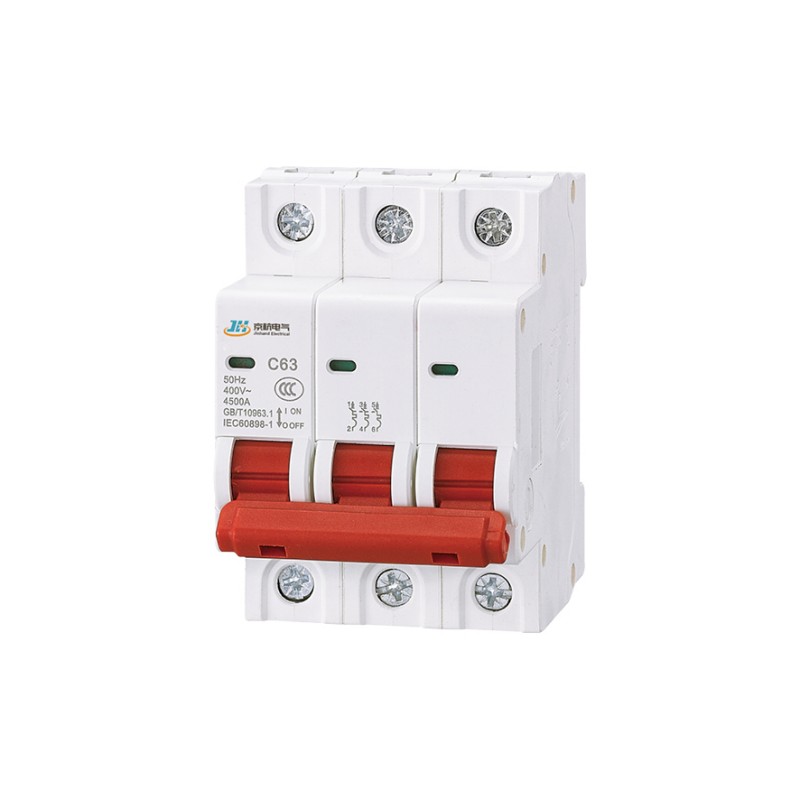

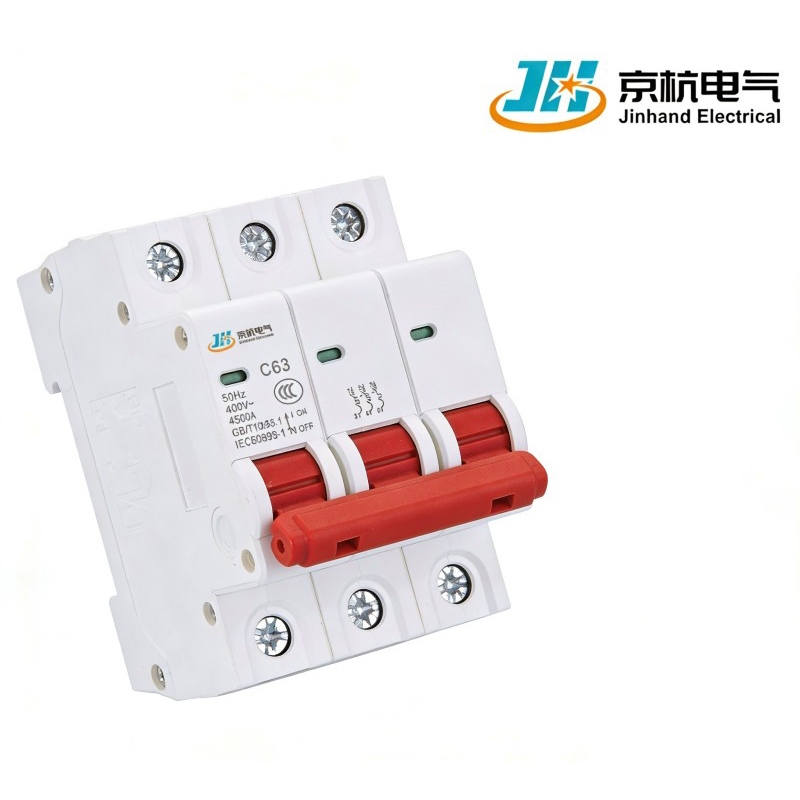

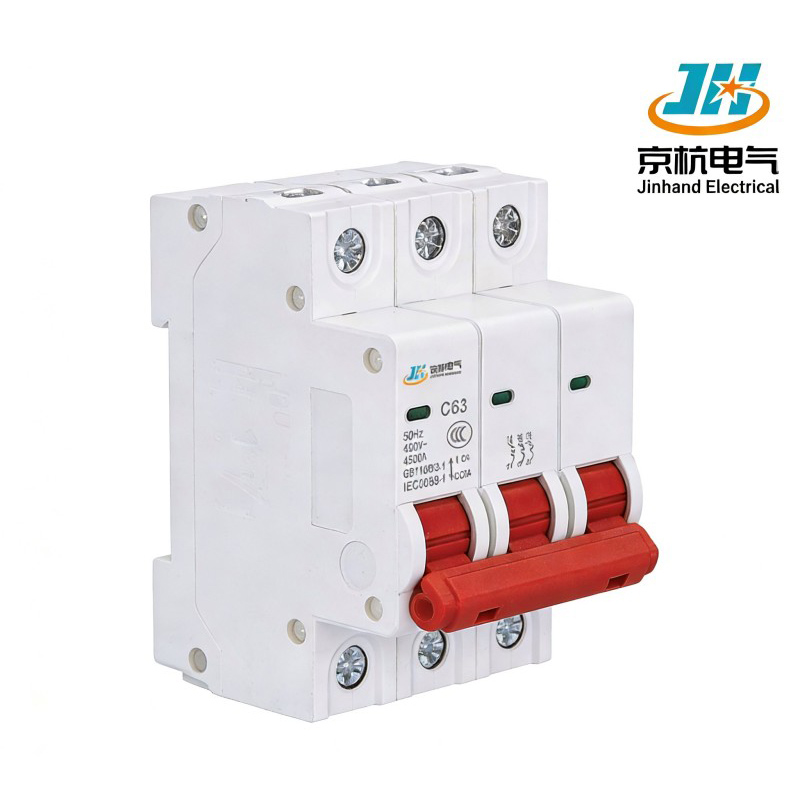

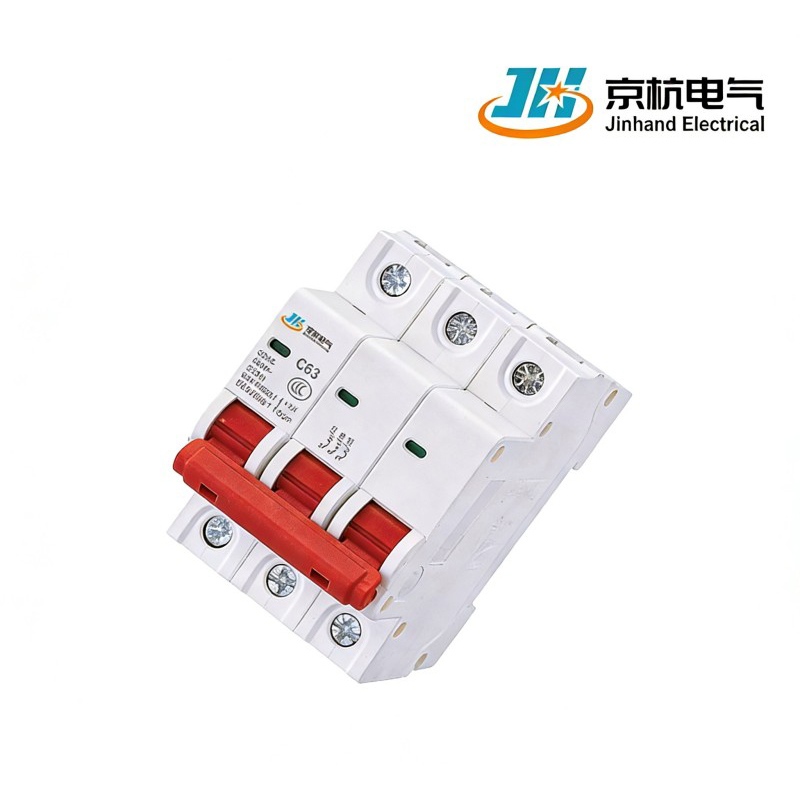

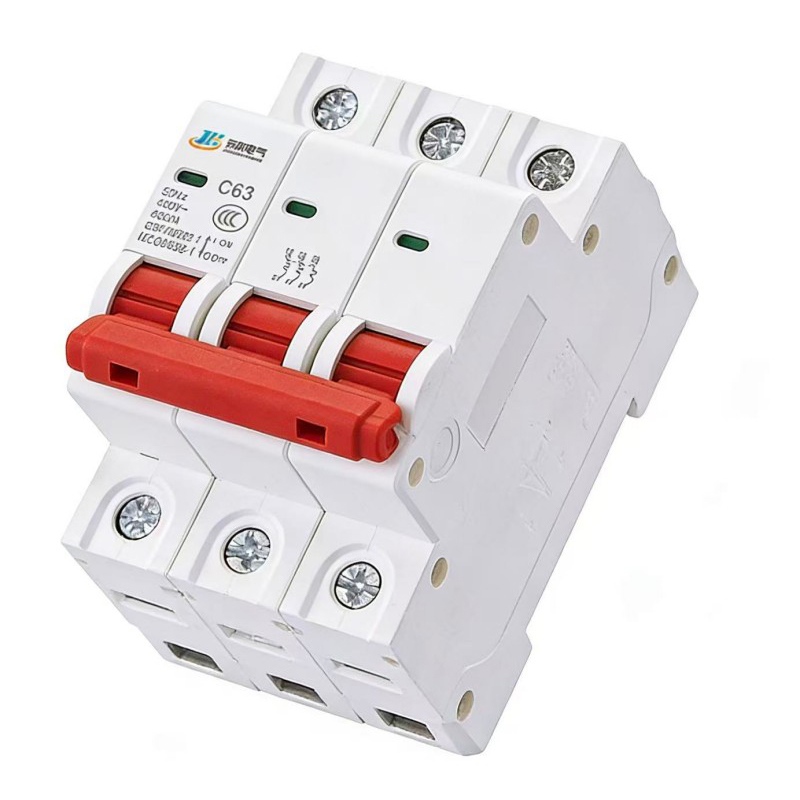

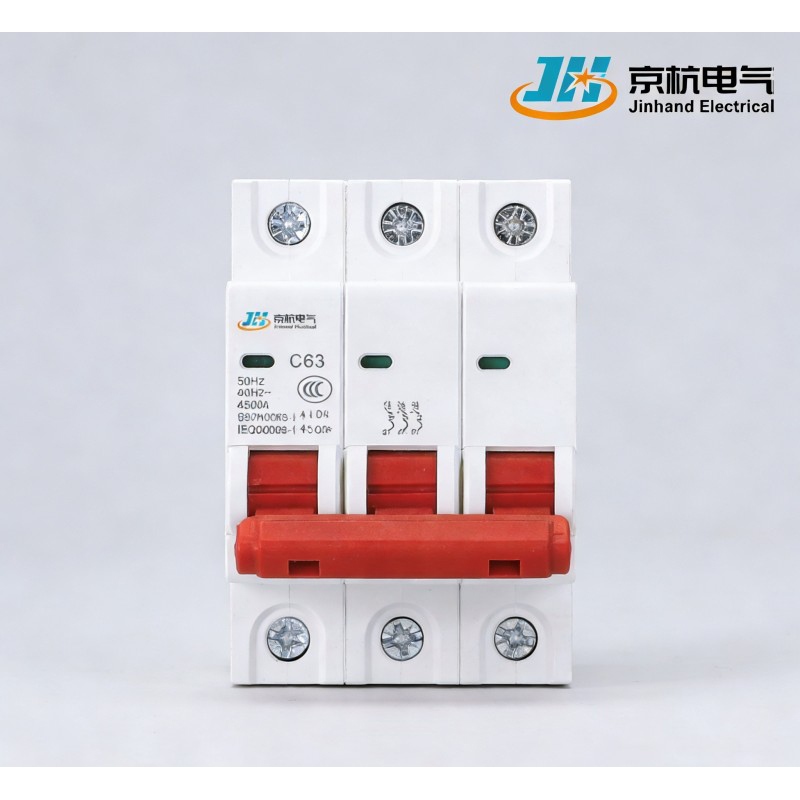

O disjuntor miniatura DZ47-63, fabricado na China por um fornecedor confiável, apresenta design avançado e desempenho confiável. Oferece alta capacidade de interrupção e proteção contra sobrecarga/curto-circuito para circuitos de iluminação e distribuição. Construído com materiais resistentes a impactos e retardadores de chamas, é ideal para aplicações industriais, comerciais e residenciais. Este produto compacto e esteticamente agradável atende aos padrões GB10963.1 e IEC60898-1 e obteve a certificação CCC, garantindo segurança e qualidade.
1. Desempenho confiável: O disjuntor miniatura DZ47-63 foi projetado para operação confiável, garantindo desempenho consistente em várias aplicações.
2.Alta capacidade de interrupção: Capaz de lidar com altas correntes de falha, fornecendo proteção aprimorada para sistemas elétricos.
3.Design compacto e estético: Seu tamanho pequeno e aparência atraente o tornam adequado para instalação em locais visíveis sem comprometer a funcionalidade.
4.Materiais resistentes a impactos e retardadores de chamas: Construídos com materiais duráveis que aumentam a segurança, resistindo a impactos e reduzindo riscos de incêndio.
5. Conformidade com os padrões: Atende aos padrões GB10963.1 e IEC60898-1, garantindo que cumpra os regulamentos reconhecidos de segurança e desempenho.
Capacidade nominal de curto-circuito lcn, capacidade de interrupção de curto-circuito de serviço Ics.
| Projeto | Corrente nominal | Corrente nominal de curto-circuito (A) | Capacidade de interrupção de curto-circuito de serviço (A) |
| DZ47 | 6~63A | 4500 | 4500 |
Vida mecânica e elétrica.
| Projeto | Número de ciclos | Corrente nominal (A) | Frequência operacional (ciclos/hora) |
| Vida Elétrica | 4000 | 240 | 6~32 |
| 120 | 40~63 | ||
| Vida Mecânica | 20000 | 240 | 6~63 |
Características de proteção contra sobrecorrente em 30°C~35°C.
| Corrente nominal da unidade de disparo (A) | Estado inicial | Corrente de teste | Hora especificada | Resultado esperado | Observações |
| 6~63 | Estado frio | 1,13 pol. | t≤1h In≤63A | Sem tropeçar |
|
| 6~63 | Prossiga imediatamente após o teste anterior. | 1,45 pol. | t<1h In≤63A | Tropeçar | A corrente aumenta continuamente até o valor especificado em 5 segundos. |
| Em≤32 | Estado frio | 2,55 pol. | 1s |
Tropeçar |
|
| Em>32 | Estado frio | 2,55 pol. | 1s |
Tropeçar | |
| 6~63 | Estado frio | 3 pol. | t≤0,1s | Sem tropeçar | Tipo B |
| 5 pol. | t<0,1s | Tropeçar | |||
| 5 pol. | t≤0,1s | Sem tropeçar | Tipo C | ||
| 10 pol. | t<0,1s | Tropeçar | |||
| 10 pol. | t≤0,1s | Sem tropeçar | Tipo D | ||
| 14 pol. | t<0,1s | Tropeçar |
1.Especificações operacionais: Projetado para sistemas AC 50Hz ou 60Hz com tensão nominal de 220/380V e corrente nominal de até 63A.
2. Capacidades de proteção: Fornece proteção contra sobrecarga e curto-circuito para iluminação, circuitos de distribuição e equipamentos, garantindo a integridade do sistema.
3. aplicações versáteis: adequado para edifícios de escritórios industriais, comerciais, altos e ambientes residenciais, tornando-o adaptável a vários ambientes.
4. Operações de comutação pouco frequentes: Pode ser usado para comutação ocasional em condições normais, aumentando sua versatilidade em sistemas elétricos.
5.Certificação CCC: Certificada em termos de segurança e garantia de qualidade, refletindo sua conformidade com os padrões nacionais.
1.Design compacto e eficiente:Tamanho pequeno, apenas 18 mm de largura por poste, economiza espaço de instalação, adequado para várias caixas de distribuição compactas.
2. Alta capacidade de interrupção: Capacidade nominal de interrupção de curto-circuito de até 4,5 kA, atendendo às necessidades da maioria das aplicações industriais residenciais e gerais.
3. Características de disparo diversas: Oferece curvas de disparo B, C e D para atender a diferentes tipos de carga (resistiva, indutiva, capacitiva, etc.).
4. Certificação de alta segurança: certificado CCC, compatível com os padrões GB 10963.1 e IEC 60898-1, garantindo qualidade confiável.
1. Expansão modular do número do pólo: Suporta combinações flexíveis de configurações 1P, 2P, 3P e 4P com base nas necessidades do circuito, reduzindo a redundância.
2. Reinicialização rápida de falhas: A reinicialização manual é rápida, adequada para operação frequente, com uma vida elétrica de 4.000 ciclos.
3. Indicação de status clara: o status ON/OFF é facilmente visível, facilitando inspeções diárias e solução de problemas de falhas.
4. Longa vida mecânica: Vida mecânica de 20.000 ciclos, adequada para circuitos operados com frequência, como iluminação e tomadas.
1.Embalagem padronizada:Embalagem multicamadas com sacos antiestáticos, caixas e caixas externas, adequadas para transporte e armazenamento a granel.
2. fácil montagem em trilho din: compatível com trilhos din padrão de 35mm, design de clipe seguro, instalação e remoção não requerem ferramentas.
3. Fiação plug-and-play: Os terminais de braçadeira de parafuso suportam condutores flexíveis e sólidos, garantindo conexões convenientes e confiáveis.
4. compatibilidade de tensão global: adequado para sistemas de 220v/380v 50hz/60hz, compatível com a maioria das redes de energia regionais em todo o mundo.
1. Carcaça retardadora de chamas de alta resistência: feita de material de liga PC + ABS, classificação retardadora de chamas UL94 V-0, resistente a impactos e envelhecimento.
2. Contatos de liga de prata: Os contatos usam liga de prata para boa condutividade, resistência à erosão por arco e resistência de contato estável.
3. ampla capacidade operacional de temperatura: adequado para temperaturas ambientes de -5 ℃ a + 40 ℃, sem amolecimento em altas temperaturas ou rachaduras em baixas temperaturas.
4.Resistência a surtos de corrente: Passa em testes rigorosos de curto-circuito e envelhecimento, garantindo desempenho estável a longo prazo.
1. Linha de montagem totalmente automatizada: A automação desde moldagem por injeção, montagem, teste até embalagem garante capacidade e consistência.
2.100% de testes elétricos:Cada unidade passa por testes abrangentes, incluindo características operacionais, tensão suportável e aumento de temperatura.
3. Processos e materiais ecológicos: Os materiais da carcaça são recicláveis, a produção é isenta de chumbo e de halogênio, em conformidade com a diretiva RoHS.
4. Sistema de rastreabilidade de qualidade: Cada lote pode ser rastreado até a linha de produção, matérias-primas e registros de teste.
1. Suporte gratuito à seleção: Ferramentas de seleção on-line e serviços de consulta manual.
2. Orientação e treinamento de instalação: Vídeos de instalação, manuais técnicos e treinamento no local.
3. Serviço de resposta rápida: Linha direta de serviço dedicada para orientação técnica remota e suporte no local.
1."Selecionou a série DZ47-63 para vários projetos de renovação residencial e comercial. Tamanho compacto, fácil instalação, desempenho estável, com feedback positivo do cliente."
2."Alta relação custo-desempenho, entrega pontual, especificações completas, fornecendo suporte confiável ao produto para nossas soluções de caixa de distribuição."
Com mais de uma década de experiência focada, a Jinhand tornou-se um dos principais fabricantes e fornecedores de equipamentos elétricos da China. Nossa fábrica utiliza muitas tecnologias e equipamentos de última geração e convidamos você a adquirir nossos produtos de alta qualidade e preços competitivos fabricados na China.
