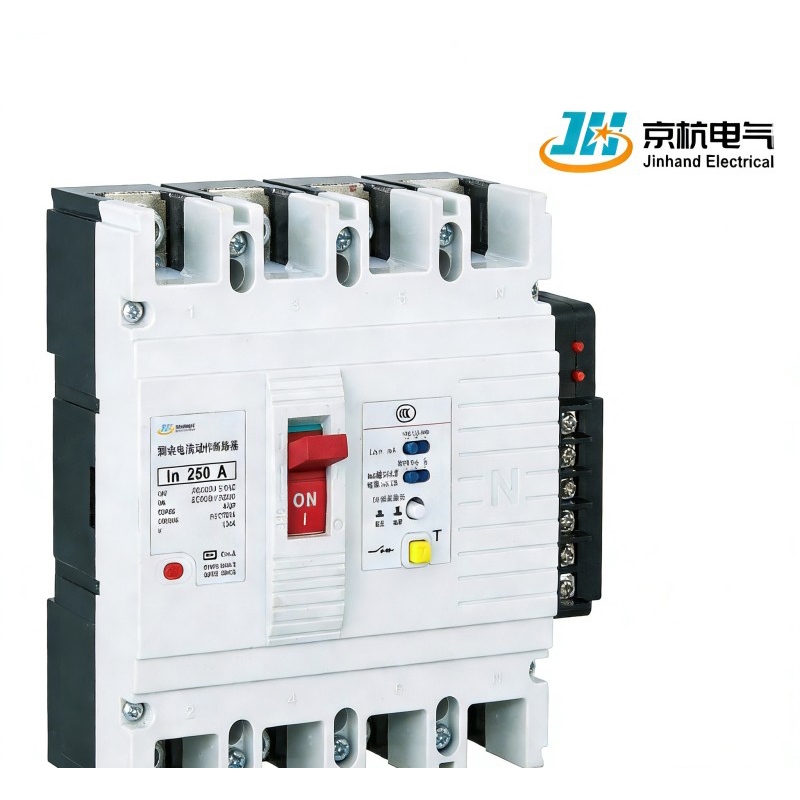

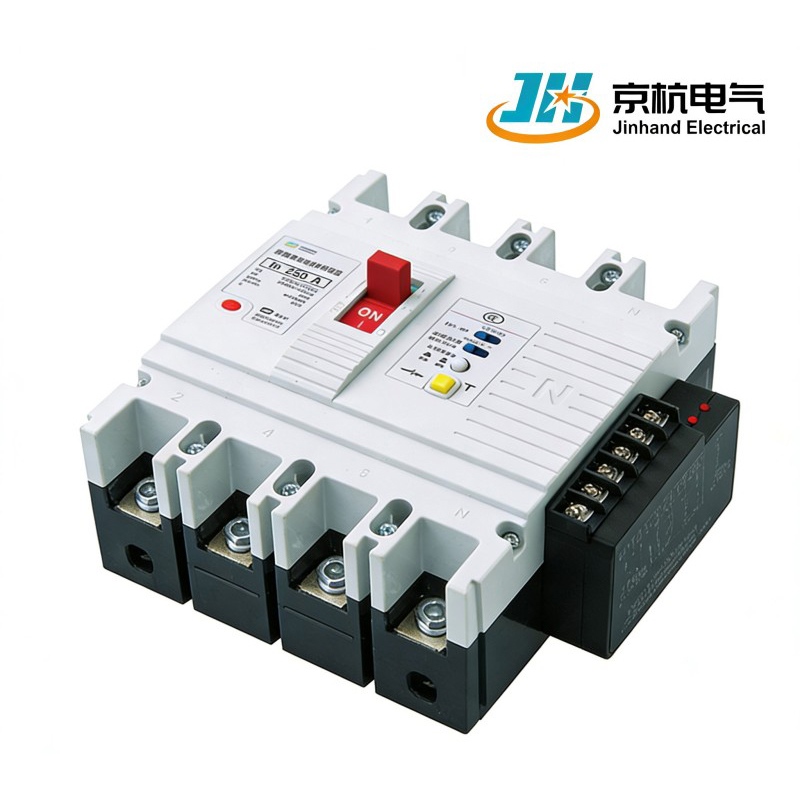

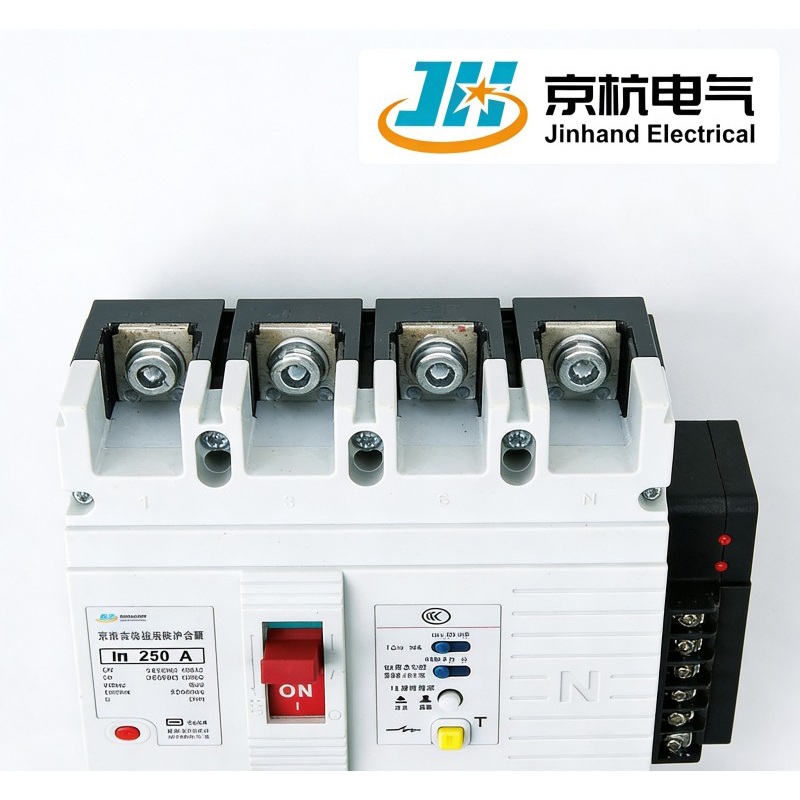

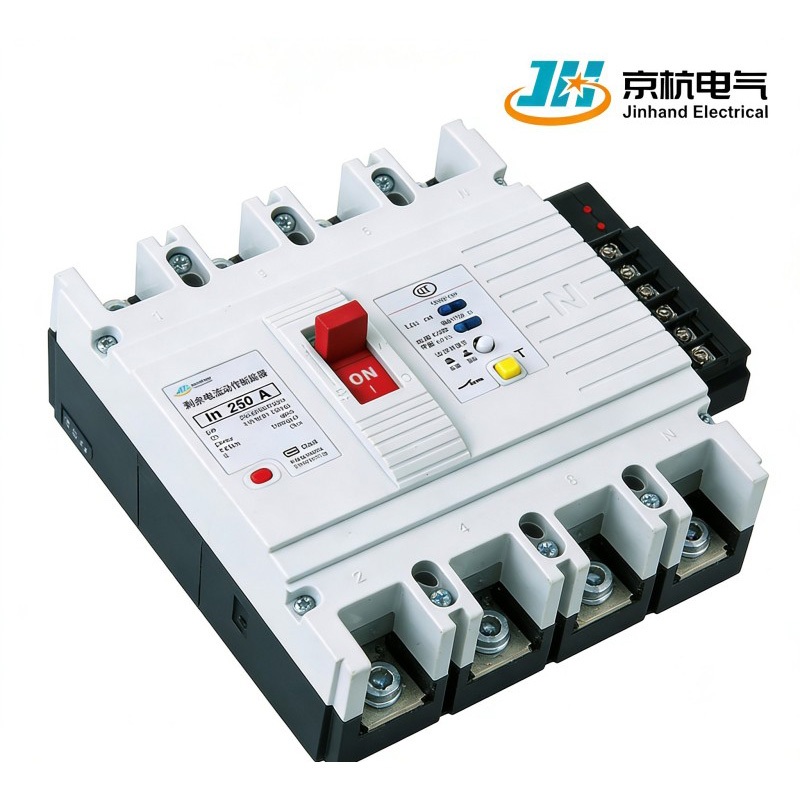

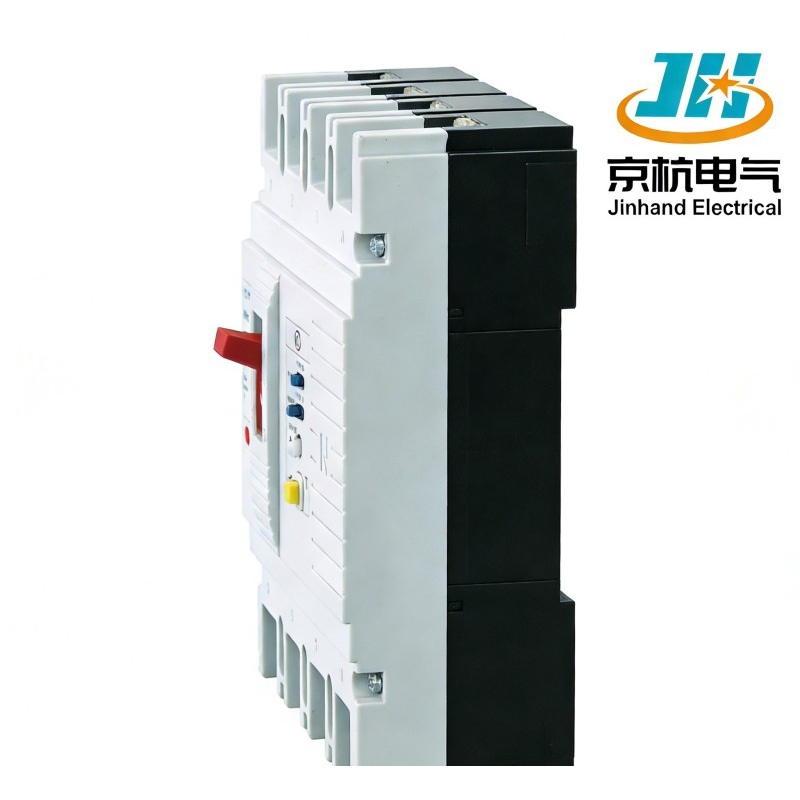

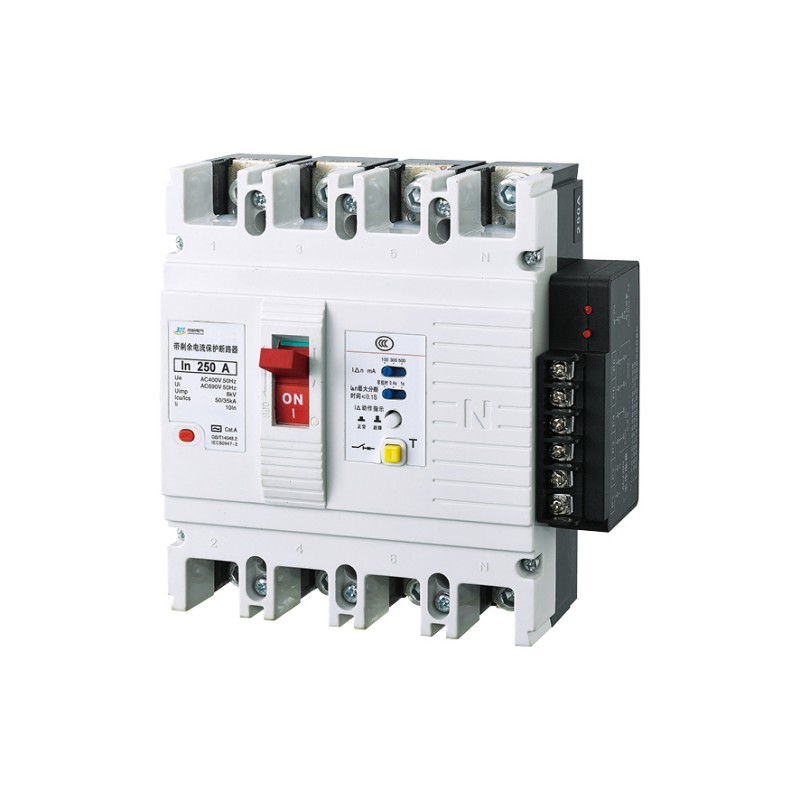

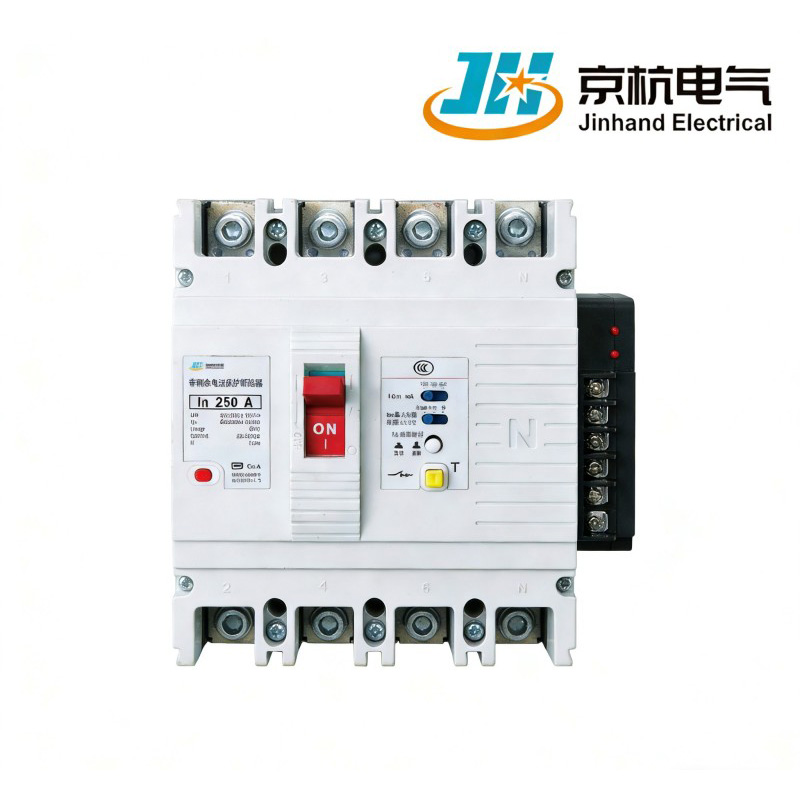

O disjuntor em caixa moldada JHM1L, desenvolvido pelo fabricante chinês Jinhand Electrical, é projetado para circuitos CA 50 Hz, 400 V com classificações de corrente de até 800 A. Este disjuntor fornecido de fábrica fornece proteção contra sobrecarga, curto-circuito, subtensão e falha à terra, adequado para manobras pouco frequentes, partida de motores e prevenção de risco de incêndio em sistemas de distribuição de energia.
1. Segurança aprimorada: Fornece proteção contra falhas de aterramento persistentes, reduzindo riscos de incêndio que podem não ser detectados pela proteção contra sobrecorrente padrão.
2. Proteção abrangente: Oferece proteção contra sobrecarga, curto-circuito e subtensão, garantindo a segurança de linhas e equipamentos elétricos.
3. Desempenho confiável: Projetado para aplicações pouco frequentes de comutação e partida de motor, tornando-o adequado para diversas necessidades operacionais.
| Projeto | JHM1-63 | JHM1-125 | JHM1-250 | JHM1-400 | JHM1-630 | ||||||||||||
| Corrente do Quadro Inm(A) | 125 | 250 | 400 | 630 | 800 | ||||||||||||
| Corrente nominal em (A) | 10/16/20/25/32/40/50/63/80/100/125 | 100/125/140/160/180/200/225/250 | 225/250/315/350/400 | 400/500/630 | 630/700/800 | ||||||||||||
| Número de poloneses | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | ||||||||||||
| Tensão operacional nominal Ue(V) | AC800 | ||||||||||||||||
| Tensão nominal de isolamento Ui(V) | AC400 | AC400 | AC400 | AC400 | AC400 | ||||||||||||
| Tensão nominal de impulso suportável Uimp(V) | 8000 | 8000 | 8000 | 8000 | 8000 | ||||||||||||
| Distância do arco (mm) | ≤50 | ≤50 | ≤50 | ≤50 | ≤50 | ||||||||||||
| Quebrando o nível de capacidade | L | M | L | M | L | M |
|
L | M | H | L | M | H | ||||
| Capacidade final de interrupção de curto-circuito lcu(kA) | AC400V | 50 | 85 | 50 | 85 | 50 | 65 | 100 | 50 | 65 | 100 | 50 | 65 | 100 | |||
| Capacidade de interrupção de curto-circuito de serviço lcs(kA) | AC400V | 35 | 50 | 35 | 10 | 35 | 42 | 65 | 35 | 42 | 65 | 35 | 42 | 65 | |||
| Corrente operacional residual nominal tipo não retardado I△n(mA) | Tipo não atrasado | 100/300/500 |
|
||||||||||||||
| Tipo atrasado | 100/300/500 | 300/500/1000 | |||||||||||||||
| Corrente residual nominal não operacional I△n(mA) | 1/2I△n | 21/01△n | 1/2I△n | 21/01△n | 21/01△n | ||||||||||||
| Capacidade nominal de curto-circuito residual (interrupção) I△m(mA) | 25% lcu | 25% lcu | 25% lcu | 25% lcu | 25% lcu | ||||||||||||
| Desempenho Operacional (ciclos) | Energizado/ligado | 1500 | 1000 | 1000 | 1000 | 1000 | |||||||||||
| Desenergizado/Desligado | 8500 | 7000 | 4000 | 4000 | 4000 | ||||||||||||
|
|
W | 92 | 121 | 107 | 141 | 150 | 198 | 210 | 280 | 210 | 280 | ||||||
| L | 150 | 150 | 165 | 165 | 257 | 257 | 282 | 282 | 282 | 282 | |||||||
| H | 92 | 92 | 90 | 90 | 105 | 105 | 110 | 110 | 110 | 110 | |||||||
| Viagem de manobra | O | O | O | O | O | ||||||||||||
| Liberação de subtensão | O | O | O | O | O | ||||||||||||
| Módulo de alarme de corrente residual | O | O | O | O | O | ||||||||||||
| Contato Auxiliar | O | O | O | O | O | ||||||||||||
| Contato de alarme | O | O | O | O | O | ||||||||||||
| Mecanismo Operacional Motorizado | O | O | O | O | O | ||||||||||||
| Mecanismo Operacional de Manopla Rotativa | O | O | O | O | O | ||||||||||||
1.Especificações Nominais: Adequado para circuitos AC 50Hz com uma tensão de isolamento nominal de 800V, tensão operacional de até 400V e correntes operacionais nominais de até 800A.
2.Aplicação versátil: Ideal para aplicações que requerem comutação pouco frequente, tornando-o adaptável para diferentes ambientes industriais e comerciais.
3.Proteção contra riscos de incêndio: Projetado especificamente para detectar falhas à terra que podem levar a situações perigosas de incêndio, aumentando a segurança geral.
1. Proteção de corrente residual integrada: Combina proteção contra sobrecarga, curto-circuito, subtensão e falha à terra em uma unidade, adequada para segurança pessoal e prevenção de incêndio.
2. Ampla cobertura de faixa de corrente: Corrente nominal de 10A a 800A, atendendo a diversas necessidades, desde distribuição residencial até aplicações industriais.
3.Alta capacidade de interrupção com níveis selecionáveis:Oferece capacidades de interrupção de três níveis L/M/H (até 100 kA/400V), adaptáveis a diferentes cenários de risco de curto-circuito.
4. Vários modos de proteção contra vazamento de terra: Suporta proteção de corrente residual instantânea e com atraso de tempo, com corrente operacional residual nominal ajustável de 100 mA a 1000 mA.
1. Função de autoteste inteligente para vazamento de terra: Suporta autoteste periódico e testes manuais para garantir que a proteção contra corrente residual permaneça eficaz.
2. Configuração modular de acessórios: Contatos auxiliares, módulos de alarme, disparos de derivação, etc., apresentam design plug-and-play para fácil manutenção e substituição.
3. Longa vida elétrica e mecânica: Vida elétrica de até 8.500 operações, vida mecânica estável, reduzindo os custos gerais de substituição.
4. indicação de status e saída de alarme: inclui indicação de status liga/desliga/falha/vazamento e suporta saída de sinal de alarme remoto.
1.Embalagem Industrial Padrão: Resistente a choques e umidade com rotulagem clara, adequada para transporte de paletes ou contêineres, compatível com logística global.
2. Métodos de instalação flexíveis: Suporta montagem em trilho DIN e instalação fixa no painel frontal, com modelos de montagem e diretrizes de torque fornecidas.
3. Design plug-and-play: interfaces de acessórios padronizadas permitem expansão funcional no local sem ferramentas especiais.
4.Suporte técnico multilíngue:Fornece guias de instalação, diagramas de fiação e tabelas de parâmetros em chinês e inglês para implantação rápida em projetos no exterior.
1. Seleção Gratuita e Suporte Técnico: Fornece ferramentas de seleção on-line e consultoria técnica para auxiliar os clientes com a configuração adequada.
2. Treinamento de instalação e comissionamento: Oferece vídeos de instalação de produtos, guias de comissionamento e serviços de treinamento no local.
3. Diagnóstico de falhas e suporte para reparo: Fornece diagnóstico remoto de falhas e serviços de reparo no local com resposta rápida.
1."Selecionou a série JHM1L para vários sistemas comerciais complexos de distribuição de energia. Proteção precisa contra vazamento à terra, operação estável, melhorando significativamente a segurança elétrica."
2."Alta relação custo-desempenho, funções abrangentes, especialmente adequadas para projetos de engenharia no exterior com requisitos rigorosos de segurança pessoal e prevenção de incêndio."
Mais de uma década de expansão impulsionada pela inovação fez da Jinhand um dos principais fabricantes e fornecedores de equipamentos elétricos da China. Nossa fábrica adotou uma ampla gama de tecnologias e maquinários avançados e convidamos você a adquirir nossos produtos de alta qualidade e preços razoáveis fabricados na China.
