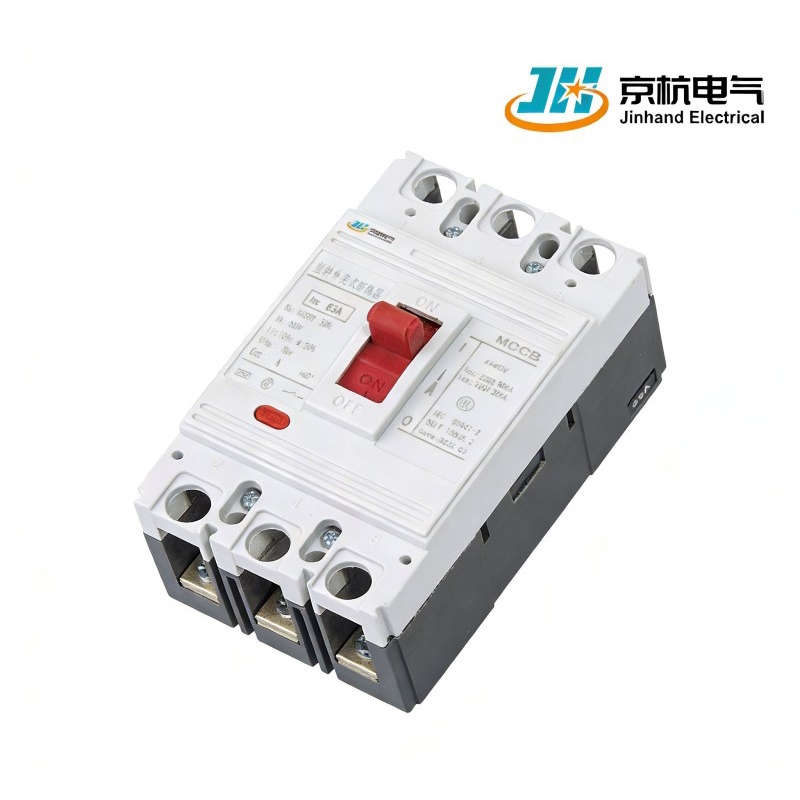

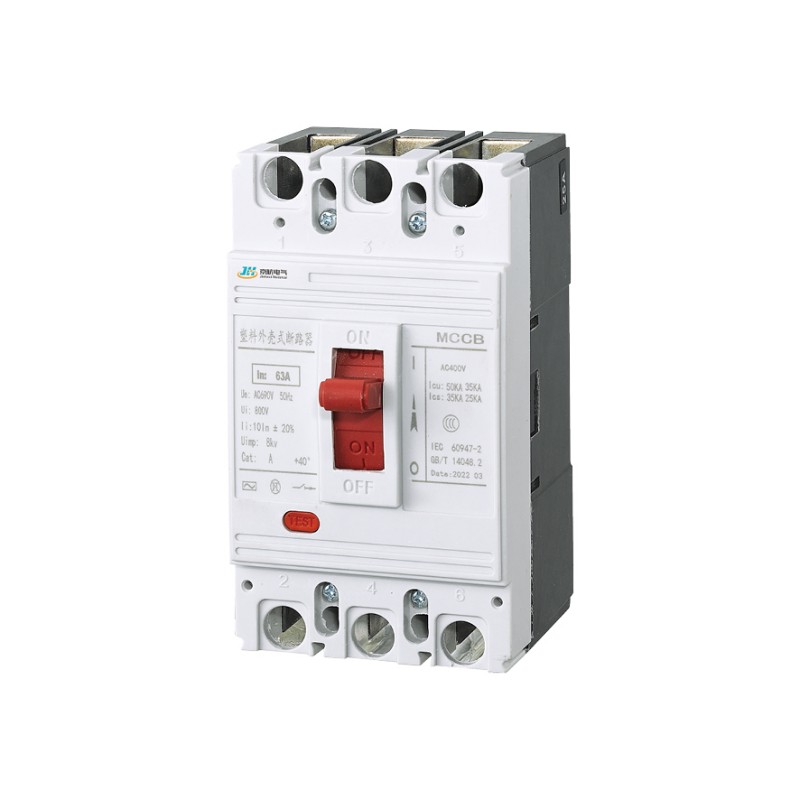

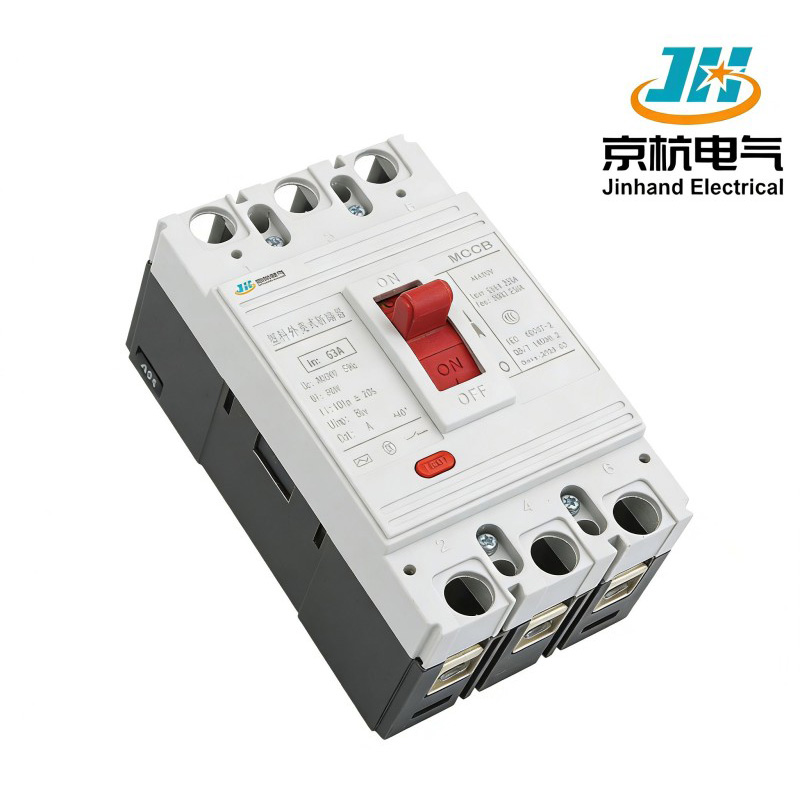

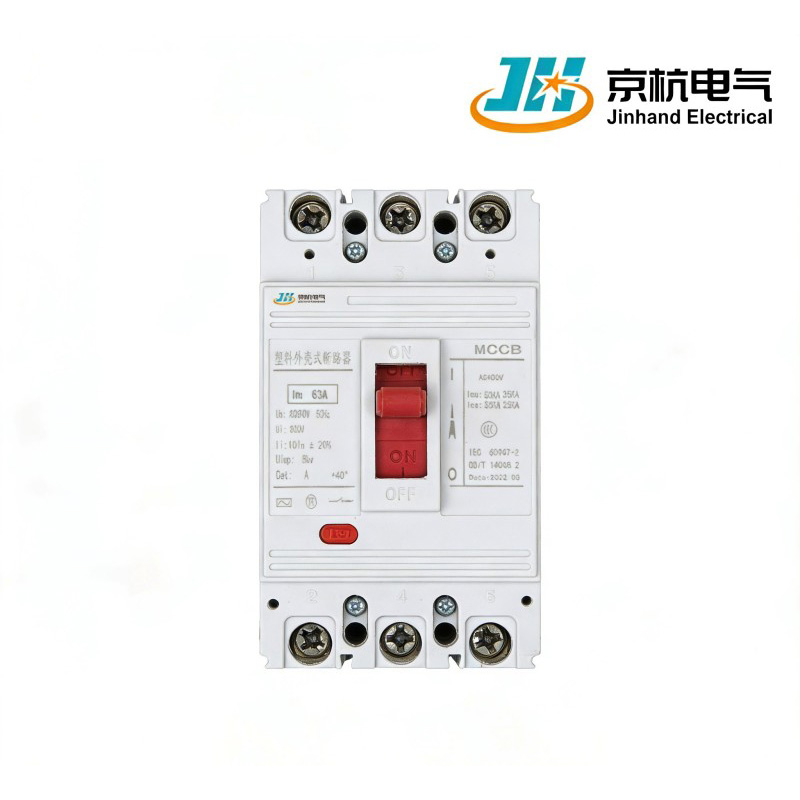

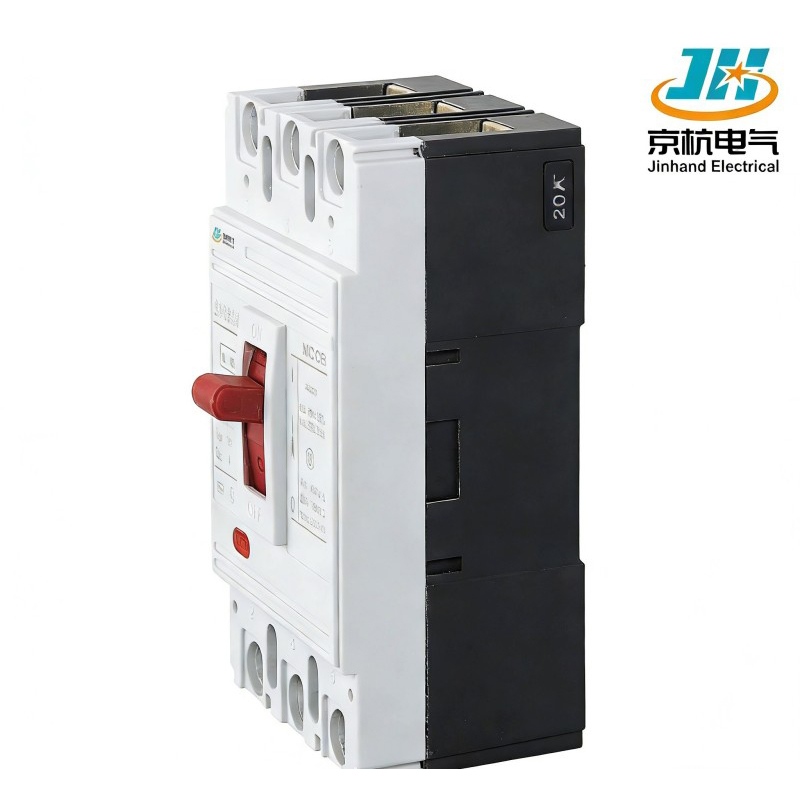

Disjuntor tipo caixa moldada

O disjuntor tipo caixa moldada JHM1, fabricado e fornecido pela empresa chinesa Jinhand Electrical, é projetado para sistemas CA 50 Hz com tensões operacionais de até 690 V e correntes de até 1250 A. Adequado para manobras e partidas de motores pouco frequentes, este produto direto da fábrica fornece proteção confiável contra sobrecarga, curto-circuito e subtensão para proteger linhas elétricas e equipamentos de fonte de alimentação.

Vantagens

1. Proteção abrangente: Equipado com proteção contra sobrecarga, curto-circuito e subtensão, garantindo a segurança de linhas e equipamentos elétricos.
2.Alta capacidade: suporta uma corrente operacional nominal de até 1250A, tornando-o adequado para aplicações exigentes.
3. Desempenho confiável: Projetado para comutação pouco frequente e partida do motor, proporcionando operação confiável em vários ambientes industriais.

PRINCIPAIS PARÂMETROS TÉCNICOS

Projeto		JHM1-63			JHM1-125			JHM1-250			JHM1-400				JHM1-630				JHM1-800				JHM1-1250
Classificação do tamanho do quadro		63			125			250			400				630				800				1250
Corrente nominal em (A)		6/10/16/20/25/32/40/50/63			10/16/20/25/32/40/50/63/80/100/125			100/125/140/160/180/200/225/250			200/225/250/315/350/400				400/500/630				630/700/800				800/1000/1250
Tensão operacional nominal Ue(V)		AC400/690			AC400/690			AC400/690			AC400/690				AC400/690				AC400/690				AC400/690
Tensão nominal de isolamento Ui(V)		AC500			AC800			AC800			AC800				AC800				AC800				AC800
Número de poloneses		3/4			3/4			3/4			3/4				3/4				3/4				3
Nível máximo de capacidade nominal de interrupção de curto-circuito		L	M	H	L	M	H	L	M	H	L	M		H	L	M		H	M		H		M	H
Capacidade nominal final de interrupção de curto-circuito Icu(kA)	AC690V					20	30		20	30		20		30		20		30	30				30	30
	AC400V	35	50	85	35	65	85	35	65	85	50	65		100	65	75		100	65		75		65	100
Capacidade nominal de interrupção de curto-circuito em serviço lcs(kA)	AC690V					10	15		10	15		15		15		15		20	20				20	20
	AC400V	22	35	55	22	40	65	22	40	65	35	50		65	42	50		65	42		50		50	65
Desempenho Operacional (ciclos)	Energizado/Ligado	4500			3000			2500			1500				1500				1000				500
	Desenergizado/Desligado	8500			7000			6500			4000				4000				2500				2500
	L	136			150			165			257				270				280				330
	W	77	77/103		92	92/122		106	142		149		198		182		240		210	280		210	210
	H	74	82		71	89		88	106		105				107				106				137
Distância do arco (mm)		≤50			≤50			≤50			≤50				≤50				≤100				≤100

Principais recursos

1. Especificações Nominais: Tensão nominal de isolamento de 800 V (500 V para JHM1-63) e tensão operacional de até 690 V (400 V para JHM1-63).
2.Aplicação versátil: Ideal para uso em circuitos AC 50Hz, acomodando uma ampla gama de sistemas elétricos.
3.Design durável: Projetado para suportar as demandas de aplicações de partida de motores, melhorando a confiabilidade e o desempenho geral.

Destaques do produto

1. Ampla cobertura de corrente: cobre várias faixas de corrente de 63A a 1250A, atendendo a diversos requisitos de carga com forte adaptabilidade.
2. Opções de alta capacidade de interrupção: Oferece capacidades de interrupção de três níveis L/M/H (até 100 kA/400V), permitindo seleção flexível com base nas necessidades de proteção.
3. Compatibilidade com ampla faixa de tensão: Tensão operacional nominal de até AC 690V, adequada para sistemas de 400V e 690V.
4.Suporte versátil para acessórios: Compatível com contatos auxiliares, contatos de alarme, disparos de derivação, liberações de subtensão e outros acessórios para funcionalidade estendida.

Otimização de Custos Operacionais

1. Projeto de longa vida elétrica: Vida operacional elétrica de até 8.500 ciclos (JHM1-63), reduzindo a frequência de substituição e os custos de manutenção.
2.Configuração modular de acessórios: Os acessórios apresentam design plug-and-play, permitindo fácil instalação no local sem substituir a unidade inteira.
3.Indicação de status clara: indicação de três estados ("ON-OFF-FAULT") para identificação rápida do status operacional.
4.Procedimentos de manutenção padronizados: Fornece guias de manutenção e métodos de diagnóstico, reduzindo o limite técnico para manutenção.

Logística e Instalação

1.Design de embalagem compacta: Embalagem padronizada para diferentes especificações, estrutura robusta, fácil empilhamento e transporte.
2.Métodos de instalação flexíveis: Suporta montagem em trilho DIN e instalação fixa no painel frontal, com modelos de furos de instalação para construção conveniente.
3. Suporte Logístico Global: Faz parceria com várias empresas de logística internacionais, oferecendo DDP/DAP e outros termos comerciais.
4. Documentação técnica multilíngue: Fornece manuais de instalação, diagramas de fiação e tabelas de parâmetros em chinês e inglês para projetos no exterior.

Vantagens do processo de produção

1.Linhas de produção automatizadas: Os principais processos, como soldagem por contato, enrolamento de bobina e moldagem por injeção de carcaça, são automatizados.
2. Sistema de testes abrangente: Cada unidade passa por testes de característica operacional, tensão suportável e aumento de temperatura para garantir consistência.
3.Processos de fabricação ecológicos: Soldagem sem chumbo, materiais de carcaça recicláveis, produção em conformidade com padrões de fabricação verdes.
4.Gerenciamento estrito da qualidade: certificado ISO 9001, implementa controle de qualidade de processo completo, desde materiais recebidos até produtos acabados.

Destaques de inovação

1. Proteção dupla com viagem bimetálica e magnética: proteção precisa contra sobrecarga, resposta rápida a curto-circuito e alta confiabilidade de proteção.
2. Projeto de orientação de repulsão de contato: Os contatos abrem rapidamente sob corrente de curto-circuito, reduzindo a erosão do arco e melhorando o desempenho de interrupção.
3. Mecanismo operacional otimizado: força operacional de alça baixa, feedback tátil claro, suporta cadeado para maior segurança operacional.
4. Design de slot de expansão modular: slots pré-configurados para instalação de acessórios, suportando expansão funcional e atualizações no local.

Vantagens da cadeia de suprimentos

1. Capacidade de produção de integração vertical: Os componentes principais, como contatos, bobinas e invólucros, são fabricados internamente, garantindo a estabilidade do fornecimento.
2. Layout de vários armazéns em todo o país: armazéns centrais no leste, sul e oeste da China suportam alocação e entrega rápidas.
3. Mecanismo flexível de resposta a pedidos: Suporta personalização de pequenos lotes e pedidos de grande volume com ciclos de entrega controláveis.
4.Rede global de fornecimento de peças sobressalentes: Peças sobressalentes estocadas nos principais países de exportação para garantir suporte pós-venda oportuno.
