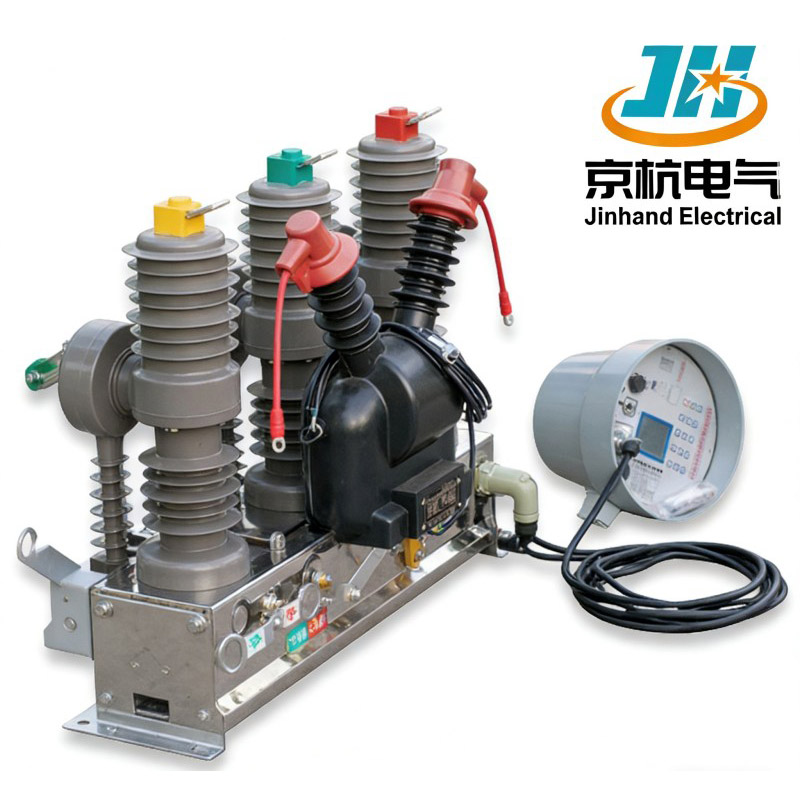

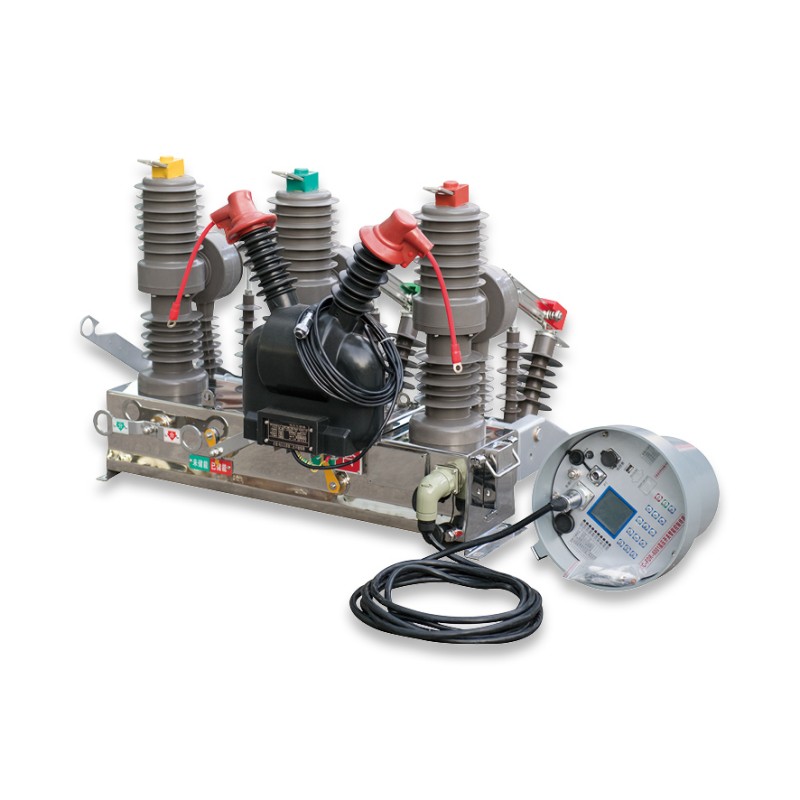

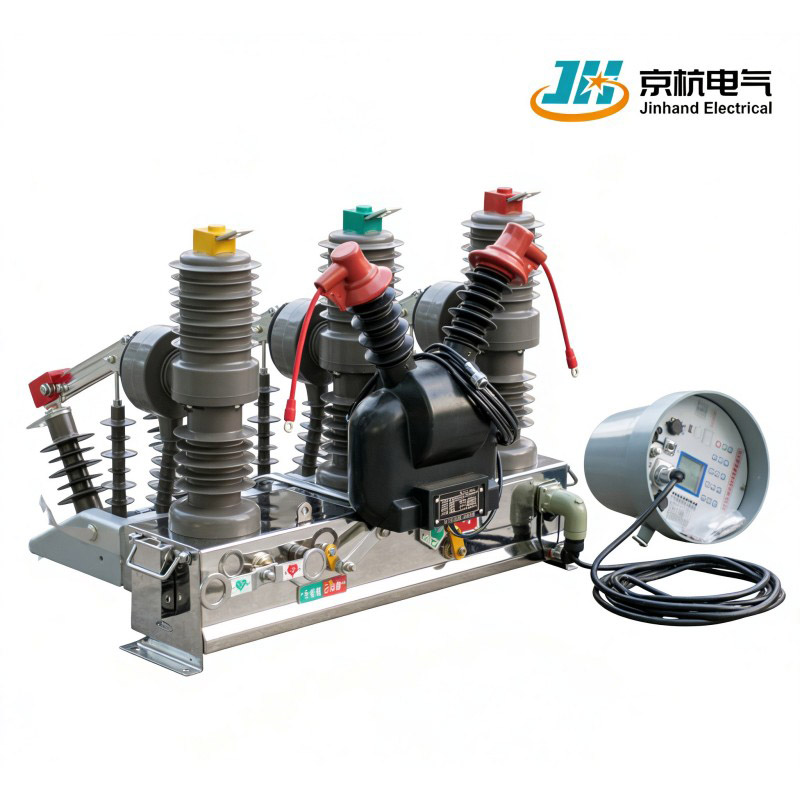

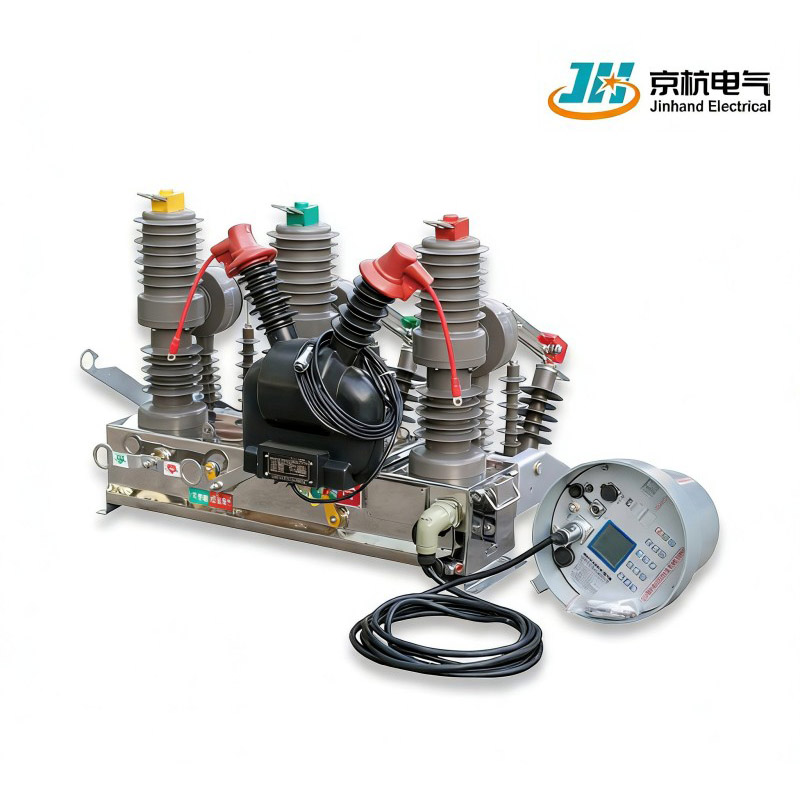

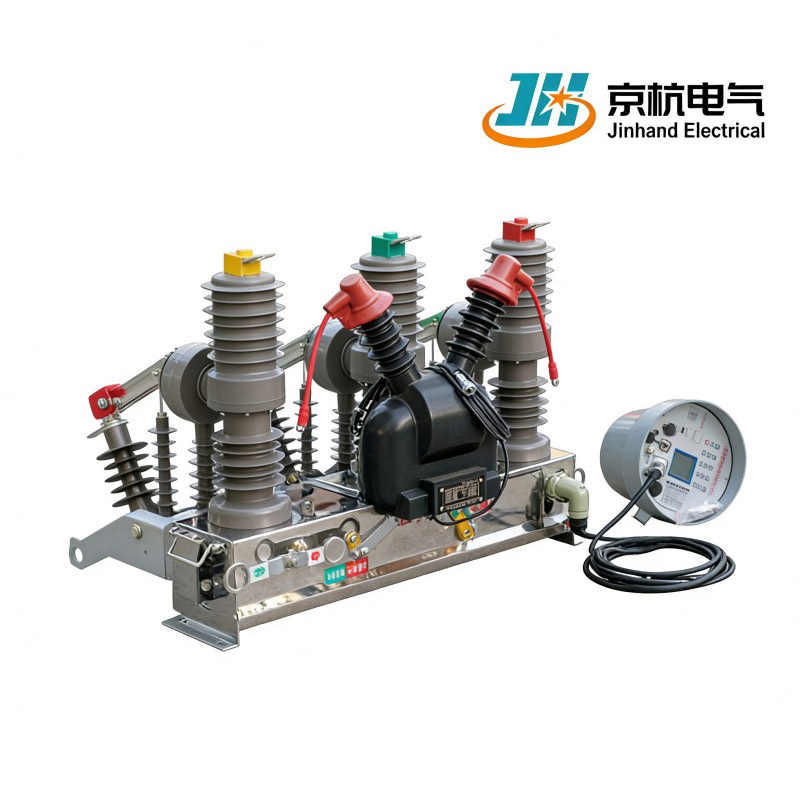

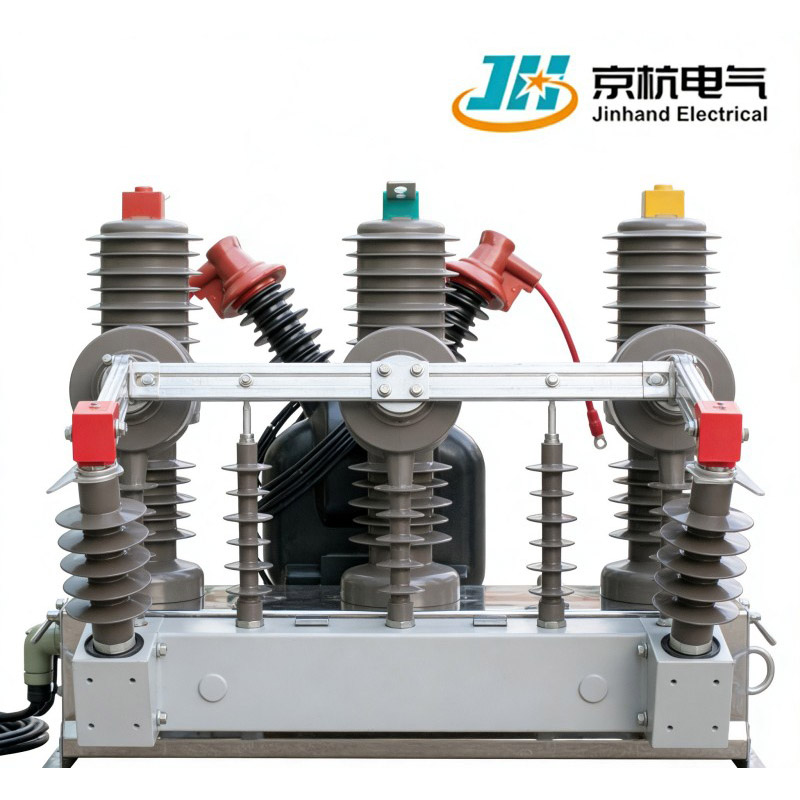

O disjuntor a vácuo de limite inteligente de alta tensão externo ZW32F-12(G), do fabricante chinês Jinhand Electrical, integra múltiplas funções de proteção para redes de distribuição de 10kV. Este dispositivo inteligente direto da fábrica suporta automação, isolamento de falhas e controle remoto e foi implantado com sucesso em grandes projetos em todo o mundo, ganhando grande reconhecimento dos clientes.
1.Dispositivo multifuncional: O ZW32F-12 (G) integra múltiplas funções, incluindo um disjuntor a vácuo, disjuntor de limite e seccionalizador, aumentando a eficiência operacional e versatilidade.
2.Automação Avançada: Equipado com gerenciamento remoto, controle de proteção e funções de comunicação, permitindo monitoramento e controle automatizado da rede de distribuição.
3. Detecção eficaz de falhas: Capaz de detectar com precisão correntes de sequência zero de nível de miliamperes e falhas de curto-circuito entre fases, permitindo o isolamento imediato de falhas e melhorando a confiabilidade do sistema.
| Projeto | Unidade | Parâmetro | ||
| Tensão nominal | kV | 12 | ||
| Frequência nominal | Hz | 50 | ||
| Corrente nominal | A | 630、1250 | ||
| Corrente nominal de interrupção de curto-circuito | ka | 16 | 20 | |
| Corrente suportável nominal de curto período | 16 | 20 | ||
| Corrente suportável de pico nominal (pico) | 40 | 50 | ||
| Duração nominal de curto prazo | S | 4 | ||
| Corrente nominal de curto-circuito (pico) |
|
50 | ||
| Tensão suportável de frequência de energia de 1min | Fase a fase, terra a terra | kV | 42 | |
| Fratura | 48 | |||
| Tensão suportável de impulso relâmpago | Fase a fase, terra a terra | 75 | ||
| Fratura | 85 | |||
| Sequência operacional nominal |
|
O-0.3S-CO-180S-CO | ||
| Tempos de interrupção atuais nominais | Tempos | 10000 | ||
| Tempos nominais de interrupção da corrente de curto-circuito | 50 | |||
| Vida mecânica | 30000 | |||
| Tensão suportável de frequência de energia de 1min do circuito secundário (excluindo dispositivos eletrônicos) | V | 2000 | ||
1. Construção robusta: Composto por três partes principais: o corpo do disjuntor de limite a vácuo, o controlador MGK16 e o transformador de tensão externo, garantindo desempenho abrangente em diversas aplicações.
2.Ampla aplicabilidade: Adequado para redes de distribuição urbanas e rurais de 10kV, funcionando como chaves de isolamento segmentadas, chaves de contato e dispositivos de comutação automatizados para alocação de carga.
3.Conformidade regulatória: Atende aos padrões estabelecidos como GB1984, GB/T17215 e GB17201, garantindo operação confiável e segura em sistemas de distribuição de energia.
1.Design multifuncional integrado: Combina disjuntor a vácuo, disjuntor de limite e funções de seccionalizador, permitindo distribuição de carga, isolamento de falhas, controle remoto e várias outras aplicações.
2. Detecção de falhas de alta precisão: Capaz de detectar correntes de sequência zero de nível de miliamperes e falhas de curto-circuito fase a fase, adequadas para sistemas de aterramento de pequenas correntes com alta sensibilidade e operação confiável.
3.Suporte de automação avançado: Controlador inteligente integrado (MGK16) com gerenciamento remoto, controle de proteção e funções de comunicação, suportando aplicações de automação de distribuição.
4.Ampla aplicabilidade: Adequado para redes de distribuição urbanas e rurais de 10kV, funcionando como chaves de isolamento segmentadas, chaves de amarração e dispositivos automatizados de transferência de carga.
5.Conformidade com vários padrões: Atende padrões como GB1984, GB/T17215 e GB17201, garantindo uma operação segura e confiável.
1. Interrupção de vácuo sem manutenção: Os tubos de vácuo têm longa vida útil selada, não exigindo substituição do meio de extinção de arco, reduzindo significativamente a carga de trabalho e os custos de manutenção.
2. Mecanismo de operação modular: Mecanismos de mola ou ímã permanente apresentam design modular para substituição rápida, minimizando o tempo de inatividade.
3. Monitoramento e alertas de condições: Módulos opcionais de monitoramento on-line fornecem rastreamento em tempo real de características mecânicas, vida útil elétrica e outros parâmetros para manutenção preditiva.
1.Montagem precisa de interruptores de vácuo: Utiliza soldagem automatizada e processos de detecção de vazamento de hélio para garantir estabilidade a longo prazo da integridade do vácuo e desempenho de ruptura.
2. Teste totalmente automatizado de controladores inteligentes: A linha de produção do controlador apresenta calibração automatizada, testes funcionais e recursos de verificação de protocolo de comunicação.
3.Envelhecimento completo e testes ambientais: Os produtos acabados passam por envelhecimento em alta temperatura, inicialização em baixa temperatura, ciclo de calor úmido e outros testes de adaptabilidade ambiental para garantir confiabilidade na entrega.
1. Eco-Design sem óleo e sem gás: Utiliza tecnologia de interrupção de vácuo sem SF₆ ou outros gases de efeito estufa; a estrutura de isolamento é ecologicamente correta e confiável.
2. Espera inteligente de baixa potência: o controlador usa chips de baixa potência e tecnologia de gerenciamento de energia, com consumo de energia em espera abaixo de 5W.
3. Longa vida e estrutura reciclável: Os principais componentes metálicos são recicláveis; vida útil do design do produto não inferior a 20 anos.
1.Especializado em disjuntores de limite inteligentes: Anos de pesquisa e desenvolvimento e experiência em implementação de projetos, com produtos aplicados de forma madura em redes de distribuição em várias regiões.
2. Solução completa de distribuição automatizada: Fornece serviços integrados, incluindo disjuntores, FTU, terminais de comunicação e sistemas de estação mestre.
3. Conformidade rigorosa com padrões e qualidade: Produtos certificados pela State Grid e Southern Power Grid, testes relevantes e requisitos de acesso à rede.
4. Capacidade global de entrega de projetos: Produtos exportados para mais de 30 países com experiência em execução de projetos multinacionais e suporte de serviço localizado.
Q1: É adequado para sistemas de aterramento de pequenas correntes?
R: Sim, projetado especificamente para sistemas de aterramento de pequenas correntes, capaz de detectar correntes de seqüência zero de nível de miliamperes para isolamento preciso de falta à terra.
Q2: O controlador suporta comunicação sem fio?
R: Suporta 4G/5G opcional, NB-IoT e outros módulos de comunicação sem fio para áreas sem cobertura de fibra.
Q3: Possui recursos anti-adulteração?
R: Módulos opcionais de medição e anti-adulteração suportam medição bidirecional e monitoramento anormal de consumo de eletricidade.
Q4: Ele pode ser integrado às estações mestres de automação de distribuição existentes?
R: Suporta protocolos padrão como IEC 60870-5-101/104 e DNP3.0, permitindo integração perfeita com sistemas de estação mestre convencionais, nacionais e internacionais.
1. Projeto de solução e cálculo de configuração: Fornece suporte técnico, incluindo projeto de fiação do sistema, cálculos de configuração de proteção e planejamento de comunicação.
2. Serviços de instalação e comissionamento no local: Engenheiros disponíveis para orientação de instalação no local, comissionamento funcional e integração de sistemas.
3. Treinamento Operacional e Transferência de Conhecimento: Oferece treinamento em operação, manutenção, diagnóstico de falhas e solução de problemas do produto, acompanhado de documentação técnica completa.
4. Suporte técnico para ciclo de vida completo: Fornece diagnóstico remoto, atualizações de software, fornecimento de peças sobressalentes e serviços de retrofit para extensão de vida útil.
