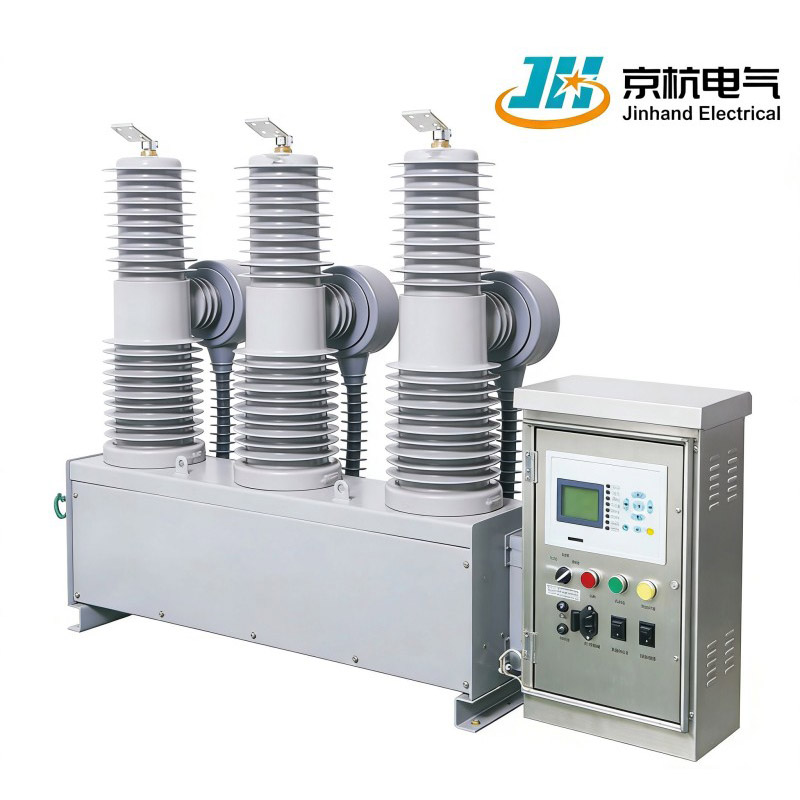

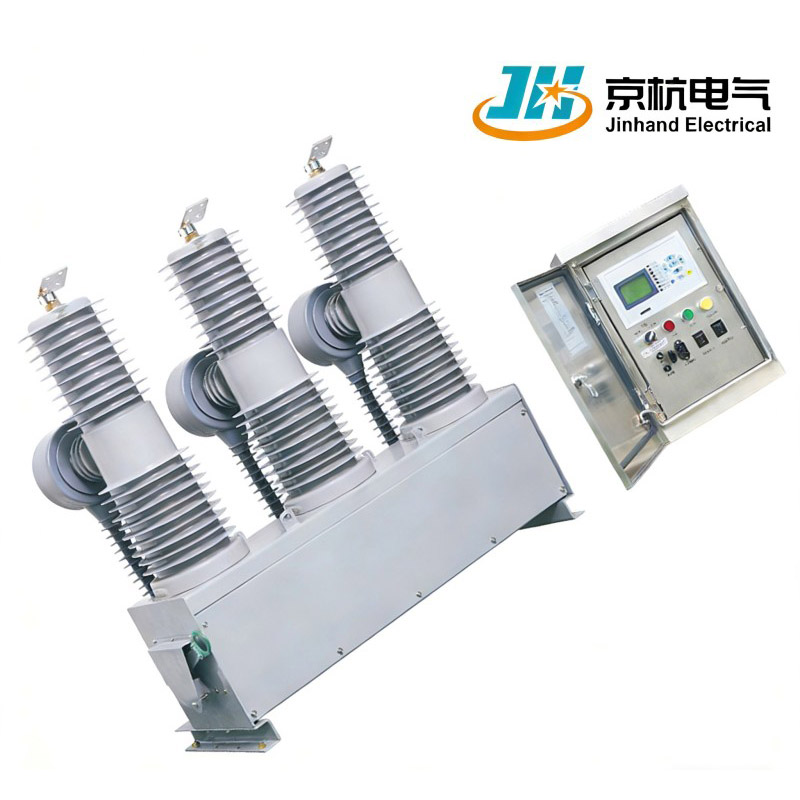

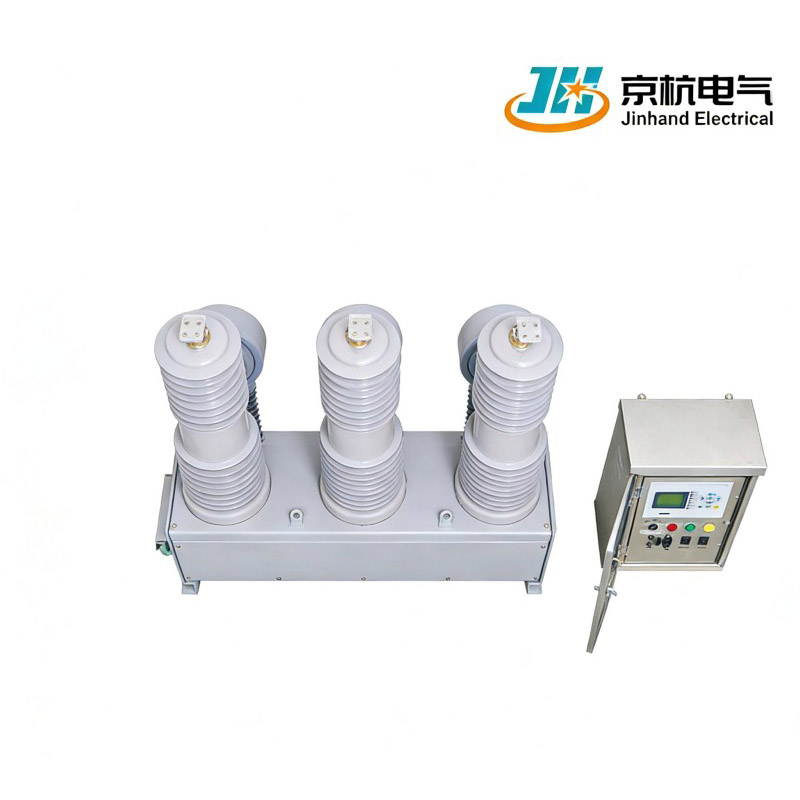

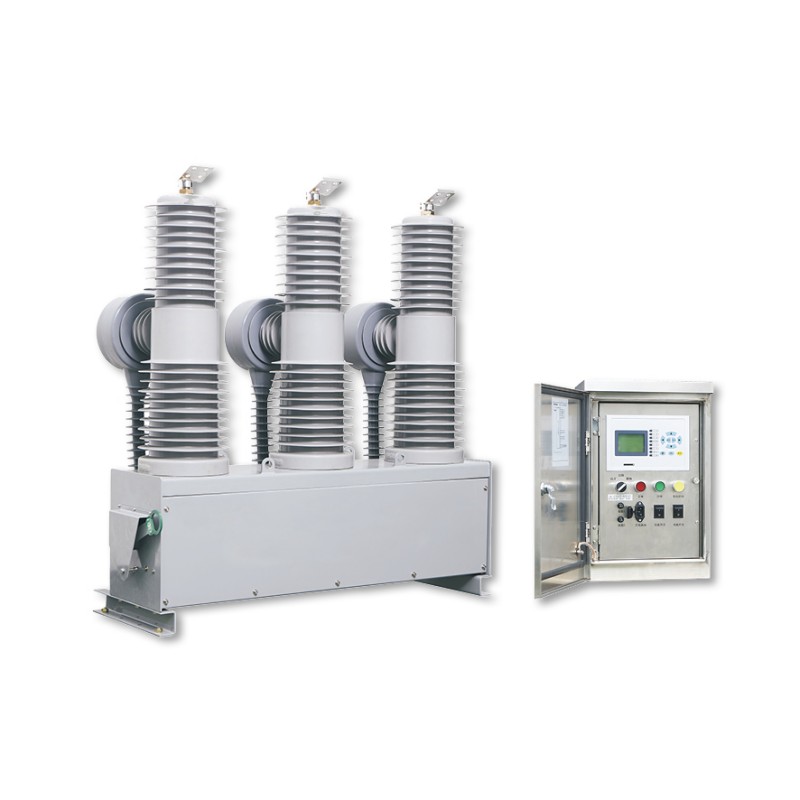

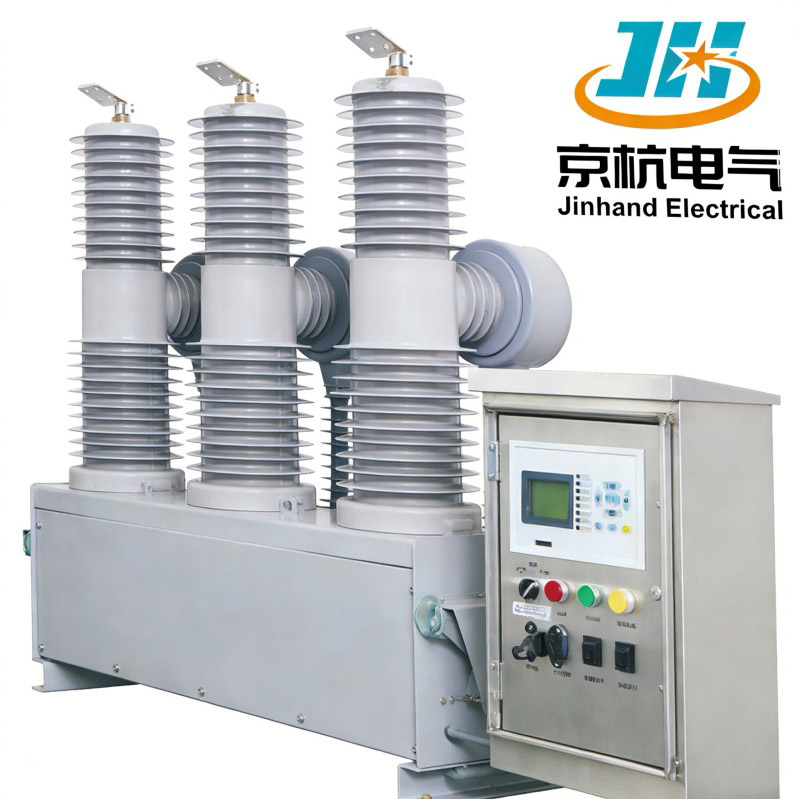

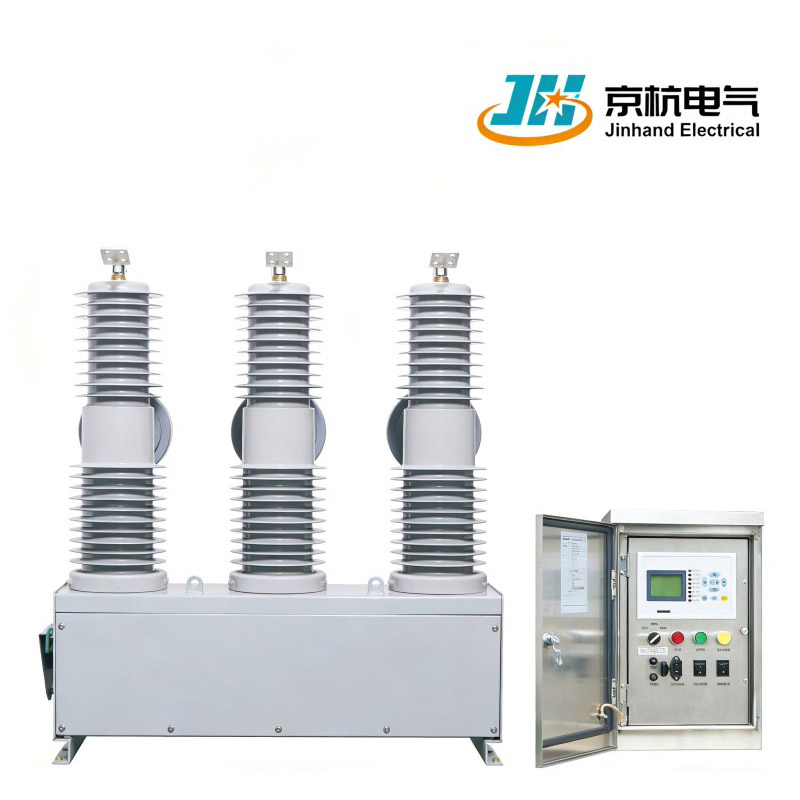

O disjuntor inteligente a vácuo externo de alta tensão ZW32-40.5F da Jinhand Electrical da China apresenta postes com isolamento sólido, um gabinete de aço compacto e transformadores de corrente configuráveis. Como uma fábrica e fornecedor confiável, nosso dispositivo comuta e interrompe de forma confiável correntes de carga, sobrecarga e curto-circuito em redes aéreas de média tensão, com isolamento opcional.
1.Design compacto: O ZW32-40.5F(M) apresenta um design que economiza espaço, tornando-o mais fácil de instalar em vários locais, especialmente onde o espaço é limitado.
2.Construção Durável: Construída com aço de alta qualidade, garantindo desempenho robusto e longevidade em ambientes externos.
3. Opções personalizáveis: A capacidade de selecionar transformadores de corrente com base nos requisitos do usuário permite soluções personalizadas para atender às necessidades específicas da aplicação.
| Projeto | Unidade | Parâmetro |
| Tensão nominal | kV | 40.5 |
| Corrente nominal | A | 1250/1600 |
| Frequência nominal | Hz | 50/60 |
| Tensão suportável de frequência de energia 1min (úmido)(seco)fase a fase,fase-terra/distância de interrupção | kV | 8095/95 |
| Tensão suportável de impulso de raio (pico) fase a fase, fase-terra/distância de interrupção | kV | 185 |
| Corrente nominal de interrupção de curto-circuito | ka | 25/31,5 |
| Corrente nominal de curto-circuito (pico) | ka | 63/80 |
| Corrente suportável de pico nominal | ka | 63/80 |
| Corrente suportável de curta duração (4s) | ka | 25/31,5 |
| Ciclo Operacional Nominal |
|
O-0. Recuperação de 1s-CO-3s-CO-6s-CO-60s |
| Operações Nominais de Interrupção de Corrente de Curto-Circuito | Tempos | 30 |
| Vida Mecânica | Tempos | 10000 |
| Tensão de controle para mecanismo | V | AC/DC220 |
| Tensão suportável de frequência de energia de 1 minuto para circuito secundário | kV | 2 |
1. Componentes Integrados: Compreende um poste integrado com isolamento sólido, transformadores de corrente, um mecanismo operacional e uma caixa de proteção, fornecendo uma solução abrangente.
2. Aplicação versátil: Projetado para uso em redes aéreas de média tensão, capazes de comutar e interromper correntes de carga, correntes de sobrecarga e correntes de curto-circuito.
3. Compatibilidade do interruptor de isolamento: pode ser equipado com um interruptor de isolamento, melhorando sua funcionalidade e segurança para requisitos operacionais.
1. Controle Inteligente Integrado: O dispositivo de proteção inteligente integrado suporta monitoramento e operação remotos, permitindo a automação da rede de distribuição e melhorando a inteligência da rede.
2. Alta confiabilidade: usa tecnologia de pólo com isolamento sólido para evitar a entrada de umidade e poeira, garantindo uma operação estável a longo prazo.
3. Eficiência Energética e Respeito ao Meio Ambiente: A extinção do arco a vácuo, isenta de óleo e livre de SF₆, alinha-se com o desenvolvimento da rede verde e reduz a manutenção e o impacto ambiental.
4.Design Modular: Suporta combinações flexíveis de acessórios, como transformadores de corrente, interruptores de isolamento e pára-raios para atender a diversas necessidades de engenharia.
1.Design livre de manutenção: O interruptor a vácuo de longa duração não requer substituição regular do meio de extinção de arco, reduzindo significativamente a frequência e os custos de manutenção.
2.Diagnóstico Remoto: Permite aviso de falhas e monitoramento de condições, minimizando inspeções no local e melhorando a eficiência operacional.
3. Longa vida mecânica: A resistência mecânica de 10.000 operações garante durabilidade e reduz investimentos em substituição e reparo.
1. Estrutura totalmente vedada: a caixa de aço inoxidável combinada com postes com isolamento sólido fornece proteção dupla, adequada para ambientes agressivos, como alta altitude, umidade e poluição.
2. Testes rigorosos: Passa em vários testes de tipo, incluindo testes de alta/baixa temperatura, calor úmido e vibração para garantir confiabilidade externa de longo prazo.
3.Desempenho Elétrico Estável: Impulso de relâmpago suporta tensão de até 185 kV, forte capacidade de suportar corrente de curto prazo, garantindo a segurança da rede.
1.Linha de produção totalmente automatizada: utiliza soldagem robótica, usinagem CNC e montagem automatizada para garantir consistência e precisão do produto.
2. Rigoroso controle de qualidade: Implementa o sistema de gestão de qualidade ISO 9001, com cada unidade passando por inspeção completa, incluindo testes de alta tensão e testes de características mecânicas.
3.Tecnologia de isolamento avançada: Emprega o processo APG (Gelação Automática de Pressão) para postes com isolamento sólido, oferecendo excelente isolamento e baixa descarga parcial.
1.Estrutura Modular Compacta: Design de gabinete comum tripolar, compacto e leve, economizando espaço de instalação e custos de infraestrutura.
2. Forte compatibilidade de interface inteligente: Suporta vários protocolos de comunicação, como IEC 61850 e Modbus para fácil integração em sistemas de rede inteligente.
3. Interface de operação amigável: Equipado com display LCD e teclado para configuração de parâmetros, registro de eventos e consulta de falhas.
1. Fabricante profissional: Jinhand Electric tem mais de uma década de experiência em equipamentos elétricos de alta tensão, com forte acúmulo técnico e ampla experiência em projetos.
2.Rede Global de Serviços: Produtos exportados para mais de 30 países, com um sistema abrangente de pré-vendas, vendas e suporte pós-venda.
3.Capacidade de personalização: Transformadores de corrente personalizáveis, tensões de controle, métodos de comunicação e muito mais, fornecendo soluções completas.
4.Excelente relação custo-benefício: Alta qualidade combinada com preços competitivos agrega maior valor aos clientes.
1.Quais níveis de tensão ele suporta?
Tensão nominal de 40,5 kV, adequada para linhas aéreas de média tensão de 35 kV.
2. Inclui recursos anti-condensação?
Dispositivos de aquecimento estão disponíveis como opção para evitar condensação em ambientes de baixa temperatura e alta umidade.
3.Quais métodos de instalação são suportados?
Suporta montagem em poste, montagem em plataforma e outros métodos de instalação, com suportes de montagem e acessórios fornecidos.
4.Quais interfaces de comunicação estão disponíveis?
Padrão RS485; módulos opcionais de comunicação de fibra óptica ou sem fio.
