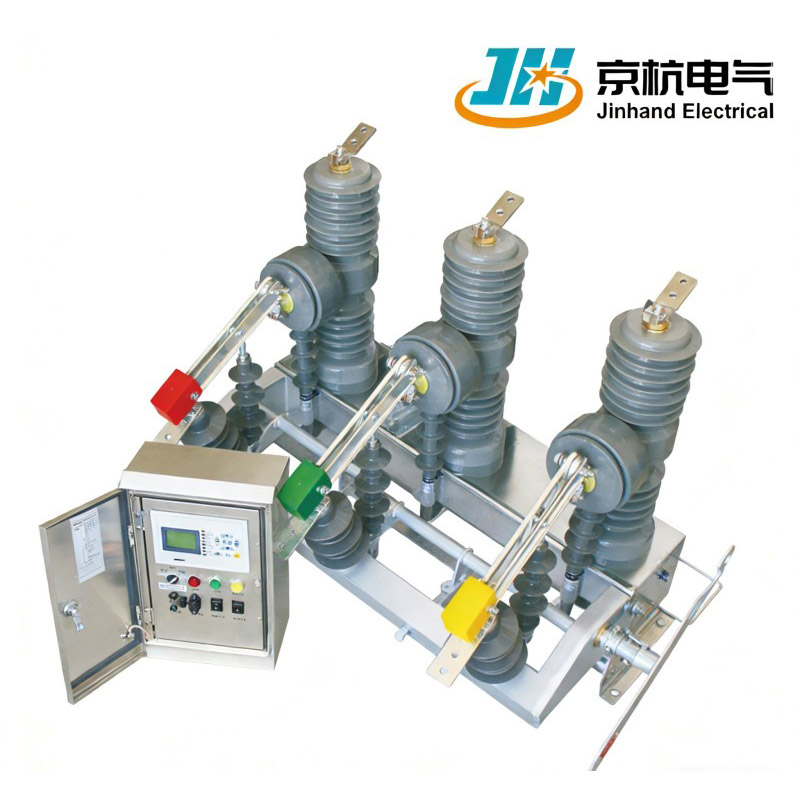

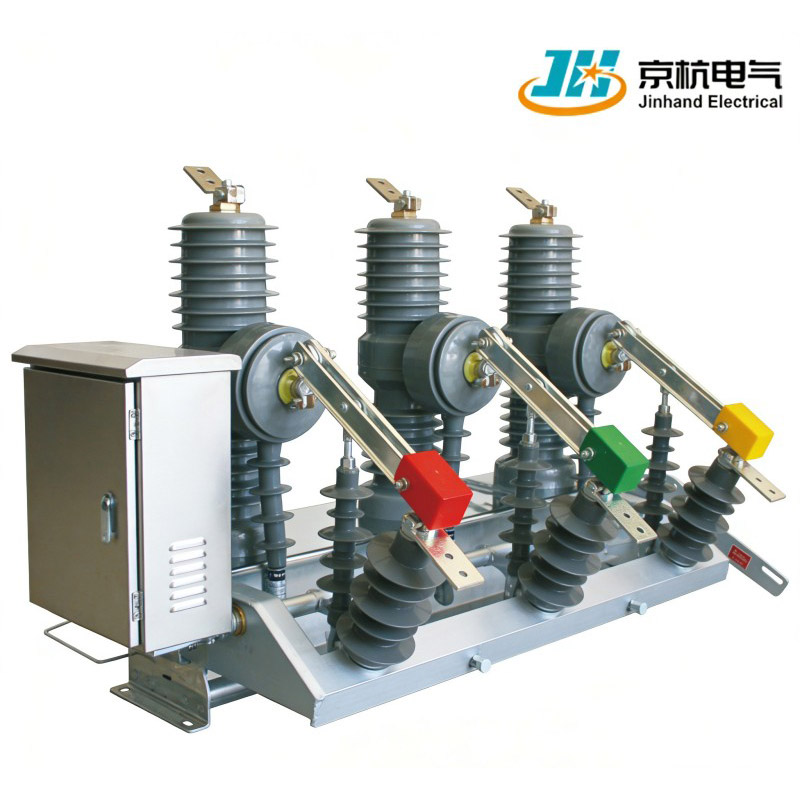

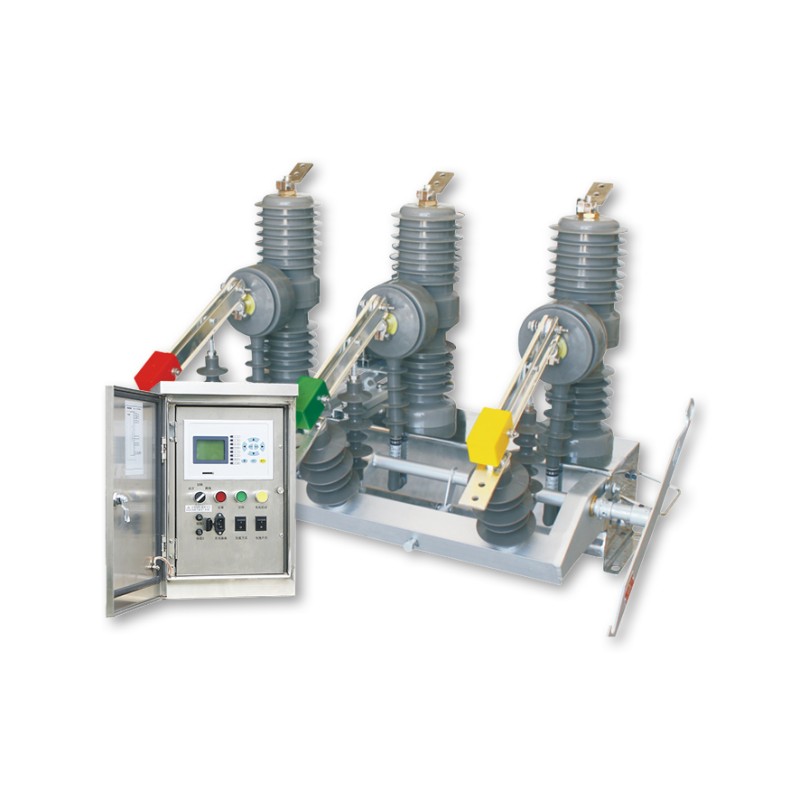

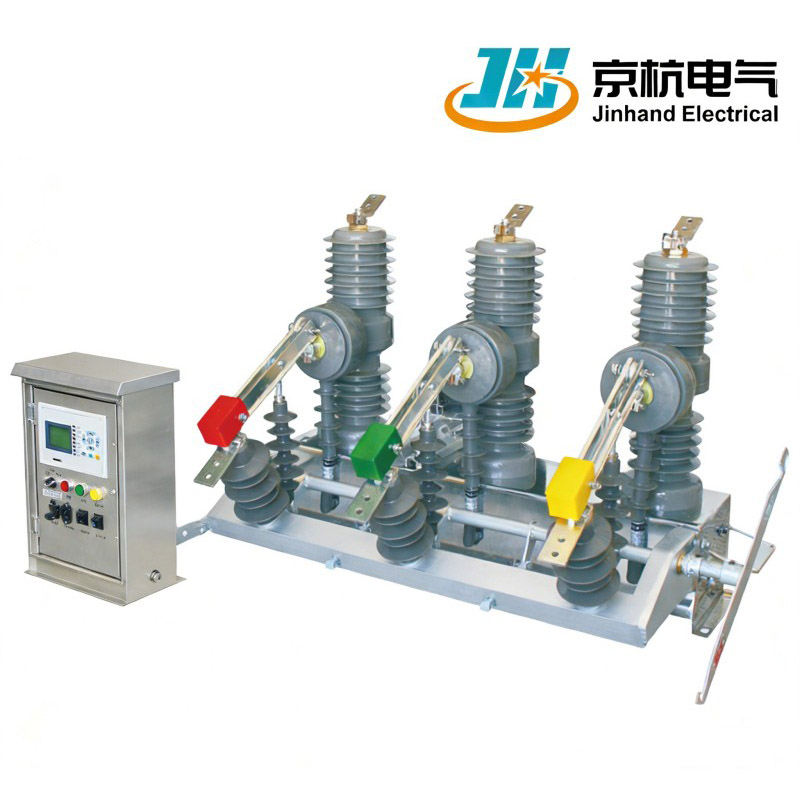

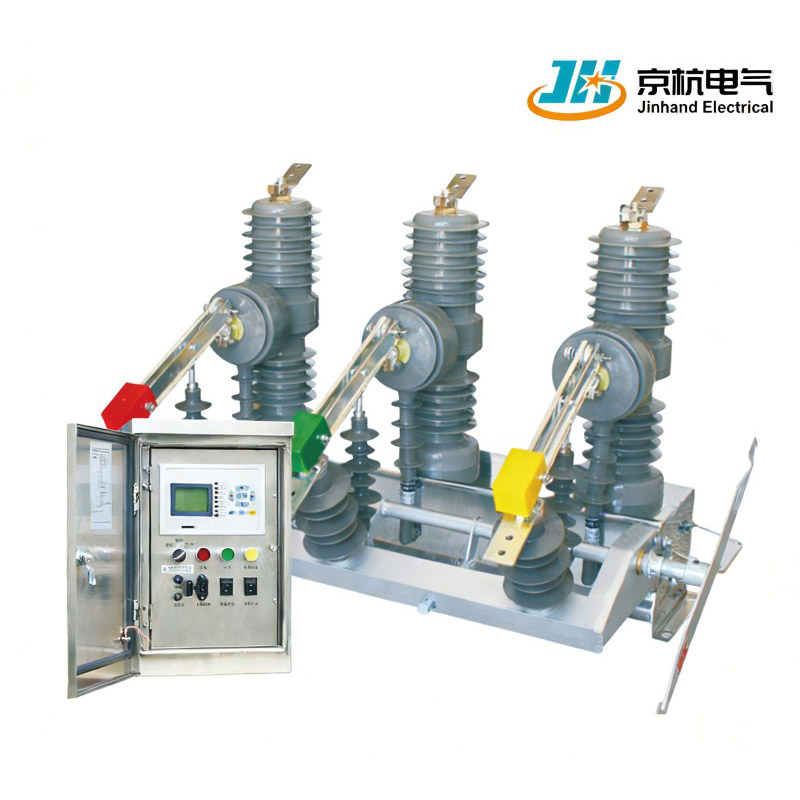

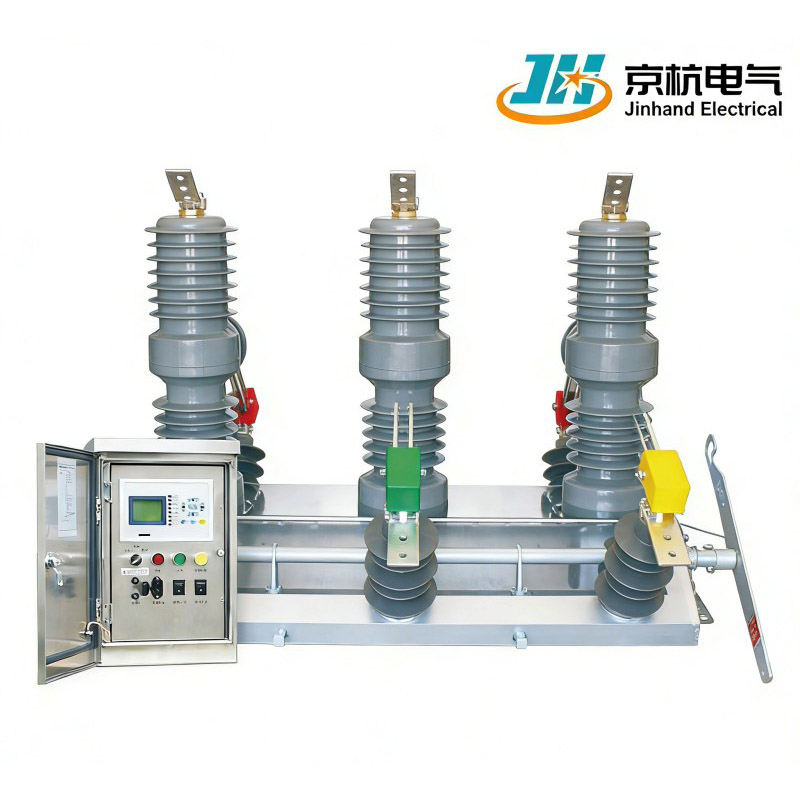

O disjuntor de alta tensão a vácuo externo ZW32-12 é fabricado pelo fornecedor inovador da China, Jinhand Electrical. Projetado para sistemas de 12kV, 50Hz, este disjuntor direto da fábrica comuta e interrompe de forma confiável correntes de carga, sobrecarga e curto-circuito, ideal para subestações, redes industriais e redes rurais que exigem operação frequente.
1. Proteção confiável: Alterna e interrompe com eficácia correntes de carga, sobrecargas e correntes de curto-circuito, garantindo segurança e confiabilidade em sistemas de distribuição de energia.
2. Aplicação versátil: Adequado para uso em subestações, sistemas de distribuição de energia industrial e redes elétricas rurais, tornando-o adaptável a diversos ambientes operacionais.
3.Projetado para operações frequentes: Projetado especificamente para lidar com operações frequentes, aumentando a eficiência operacional em cenários dinâmicos de distribuição de energia.
| Projeto | Unidade | Parâmetro |
| Tensão nominal | kV | 12 |
| Frequência nominal | Hz | 50 |
| Corrente nominal | A | 630 |
| Corrente nominal de interrupção de curto-circuito | ka | 20 |
| Corrente suportável de pico nominal (pico) | ka | 50 |
| Corrente suportável nominal de curto prazo | ka | 20 |
| Corrente nominal de curto-circuito (pico) | ka | 50 |
| Vida Mecânica | Tempos | 10000 |
| Número nominal de operações de interrupção de curto-circuito | Tempos | ≥30 |
| Tensão suportável de frequência de energia (1min):(úmido) (seco)fase a fase,fase-terra/interruptor | kV | 42/48 |
| Tensão suportável de impulso de raio (pico) fase a fase, fase-terra/interruptor | kV | 75/85 |
| Tensão suportável de frequência de energia do circuito secundário 1min | kV | 2 |
1.Especificações Nominais: Projetado para uma tensão nominal de 12kV e uma frequência CA trifásica de 50Hz, garantindo compatibilidade com sistemas elétricos padrão.
2.Design externo: Construído para uso externo, proporcionando durabilidade e desempenho confiável em diversas condições ambientais.
3. Funcionalidade abrangente: Capaz de gerenciar condições de rotina e de falha, apoiando controle e proteção eficazes em sistemas de energia.
1. Interrupção a vácuo altamente confiável: Utiliza interruptores a vácuo de alto desempenho, corrente nominal de interrupção de curto-circuito de até 20 kA, vida mecânica de 10.000 operações, adequado para cenários de comutação frequentes.
2. Adaptabilidade total para aplicações externas: Projetado especificamente para ambientes externos, com recursos à prova de chuva, à prova de poeira e resistentes à corrosão, adequado para subestações, redes de distribuição industriais e de mineração, redes rurais e várias outras aplicações.
3.Estrutura compacta e instalação flexível: Tanque comum trifásico opcional ou design de tanque separado, tamanho compacto, suporta vários métodos de instalação, como montagem em poste, plataforma ou dentro de gabinetes.
4. Controle Inteligente Opcional: Pode integrar controladores inteligentes, suportando monitoramento remoto, gravação de falhas, ajustes de configuração de proteção remota e outras funções de automação.
5.Forte resistência ambiental: tensão suportável úmida de 42 kV, tensão suportável a seco de 48 kV, tensão suportável de impulso relâmpago de 85 kV, garantindo desempenho de isolamento estável e confiável.
1. Interrupção de vácuo sem manutenção: Os tubos de vácuo têm longa vida útil selada, não exigindo substituição do meio de extinção de arco, reduzindo significativamente a carga de trabalho e os custos de manutenção.
2. Mecanismo de operação modular: Mecanismos de mola ou ímã permanente apresentam design modular para substituição rápida, minimizando o tempo de inatividade.
3. Monitoramento e alertas de condições: Módulos opcionais de monitoramento on-line fornecem rastreamento em tempo real de características mecânicas, vida útil elétrica e outros parâmetros para manutenção preditiva.
1.Embalagem protetora de unidade completa: Embalagem à prova de choque, à prova de umidade e à prova de ferrugem, adequada para transporte de longa distância e armazenamento ao ar livre.
2. Acessórios de instalação completos: Conjunto completo de acessórios, incluindo suportes de montagem, hardware de conexão, terminações de cabos, etc., para instalação rápida.
3. Experiência em Logística Global: Produtos exportados para mais de 30 países, familiarizados com diversos requisitos alfandegários e de envio, oferecendo serviços de logística porta a porta.
1. Estrutura de isolamento totalmente vedada: Carcaça feita de aço inoxidável ou liga de alumínio revestida, classificação de proteção até IP67, com forte resistência às intempéries.
2. Operação estável em ampla faixa de temperatura: Adequado para temperaturas ambientes de -40°C a +40°C, aplicável em regiões extremamente frias, quentes e úmidas.
3.Design sísmico e resistente ao vento: Alta resistência estrutural, testado para intensidade sísmica de até 8 graus, adequado para áreas com vento e propensas a terremotos.
1. Conjunto interno do interruptor a vácuo: Os interruptores de núcleo usam materiais de contato de cobre-cromo de alta pureza, com processos de vedação proprietários garantindo desempenho de interrupção consistente.
2.Montagem e testes automatizados: Os principais processos empregam montagem robótica; cada unidade passa por testes de características mecânicas, testes de tensão suportável de frequência de energia e testes de resistência de circuito.
3. Testes rigorosos de simulação ambiental: Produtos acabados testados quanto à confiabilidade sob ciclos de alta/baixa temperatura, alternância de calor úmido, corrosão por névoa salina e outras condições ambientais.
1.Design compacto de tanque comum: Interruptores trifásicos integrados em um único tanque selado, estrutura compacta com folga de isolamento externo otimizada, especialmente adequado para aplicações com espaço limitado.
2. Mecanismo de ímã permanente biestável opcional: usa mecanismos operacionais de ímã permanente para operação rápida, baixo consumo de energia e longa vida útil, ideal para cenários de comutação frequentes.
3.Interface de integração inteligente: RS485 pré-cabeado, Ethernet e outras interfaces de comunicação, suportando expansão de terminal inteligente plug-and-play.
1. Componentes principais autocontrolados: Os componentes principais, como interruptores a vácuo, mecanismos operacionais e caixas de isolamento, são fabricados internamente, garantindo um fornecimento estável e confiável.
2.Sistema de Aquisição Global: Parcerias estratégicas com renomados fornecedores de componentes elétricos nacionais e internacionais garantem qualidade e prazos de entrega.
3. Produção flexível com resposta rápida: Suporta personalização de corrente nominal, modos de operação, protocolos de comunicação, etc., para atender rapidamente aos requisitos específicos do projeto.
1.Design livre de SF₆: usa tecnologia de interrupção de vácuo, sem emissões de gases de efeito estufa, ecologicamente correto e livre de manutenção.
2. Mecanismo operacional de baixa energia: Mecanismos de ímã permanente têm consumo de energia em espera extremamente baixo; mecanismos de mola apresentam alta eficiência de armazenamento de energia, resultando em baixo uso geral de energia operacional.
3. Longa Vida e Design Reciclável: Os principais materiais estruturais são metais, recicláveis no final da vida útil do produto, alinhando-se aos princípios da economia circular.
