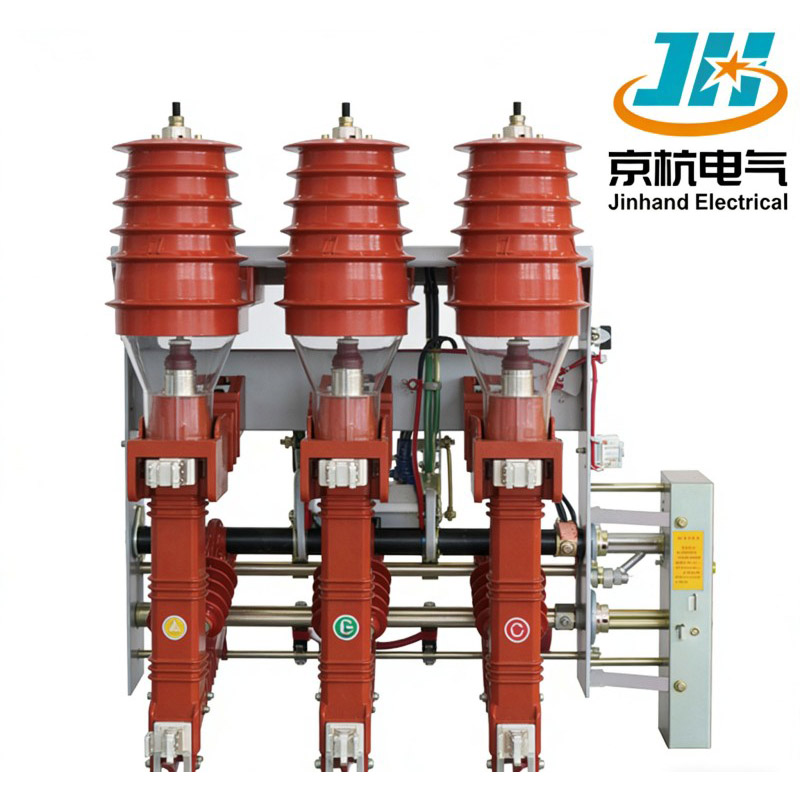

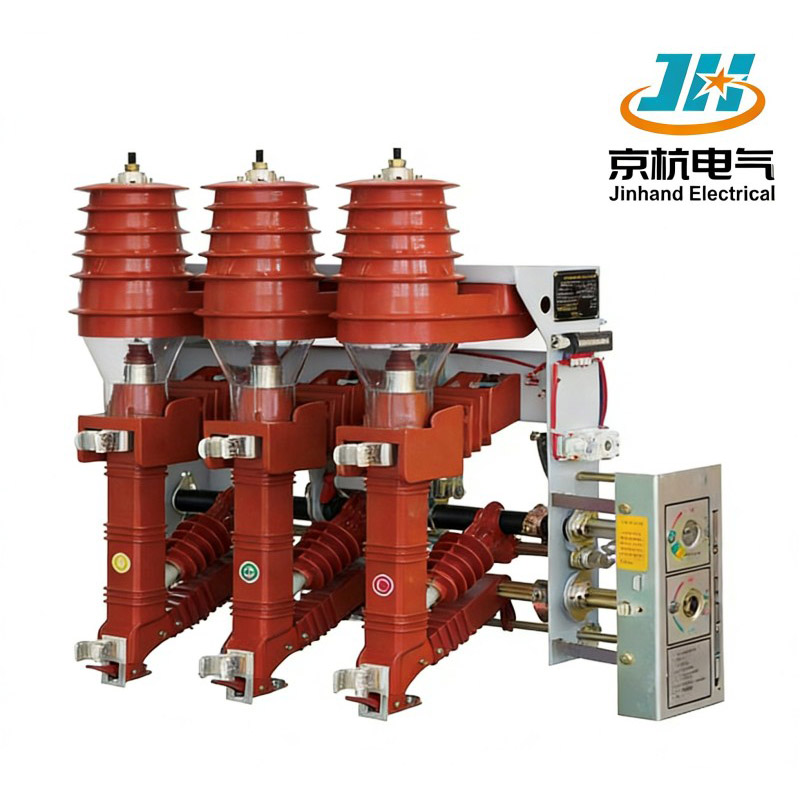

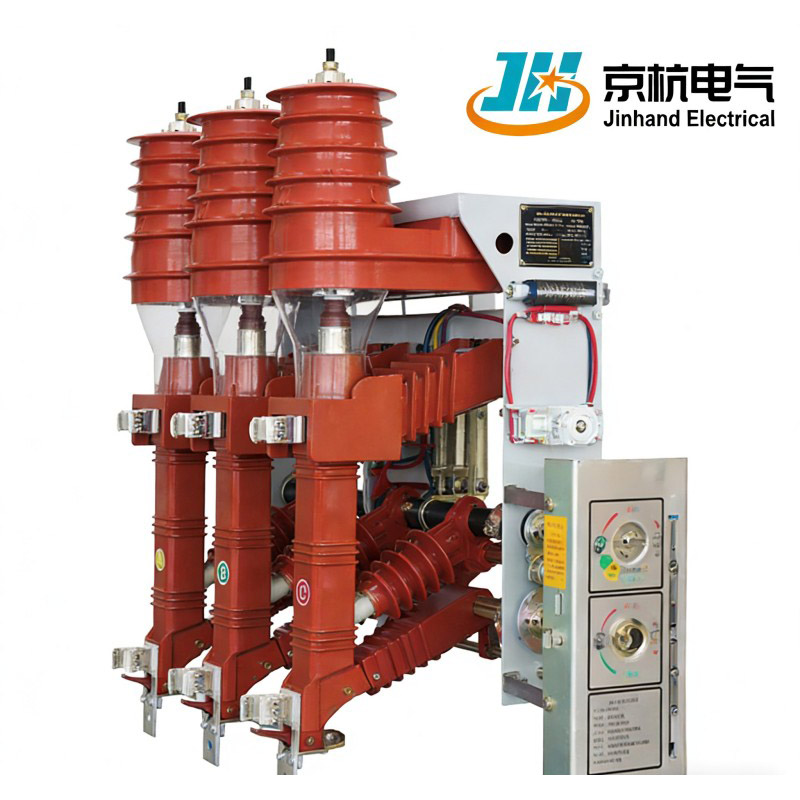

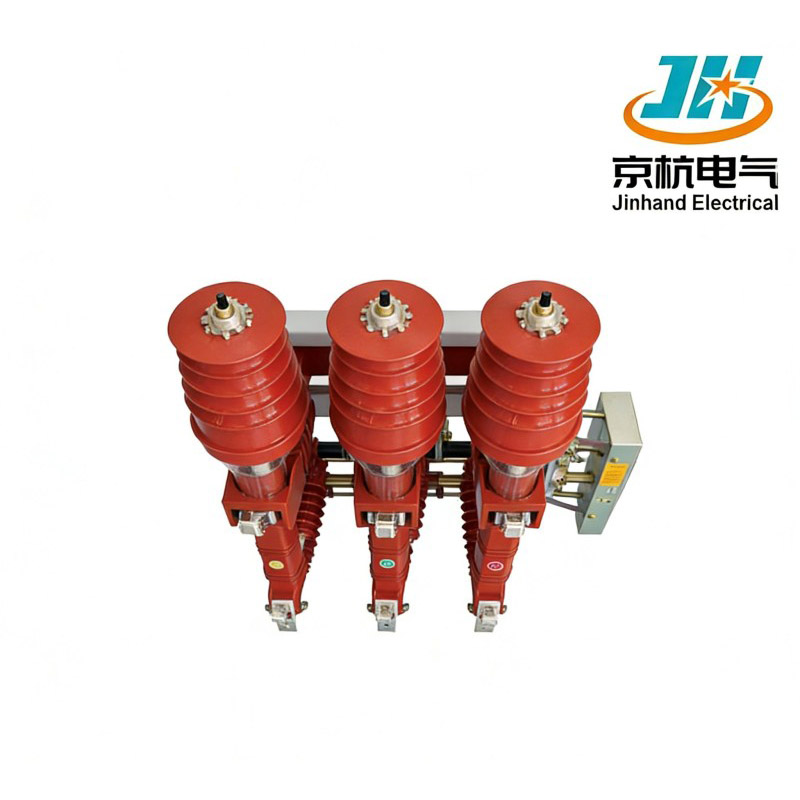

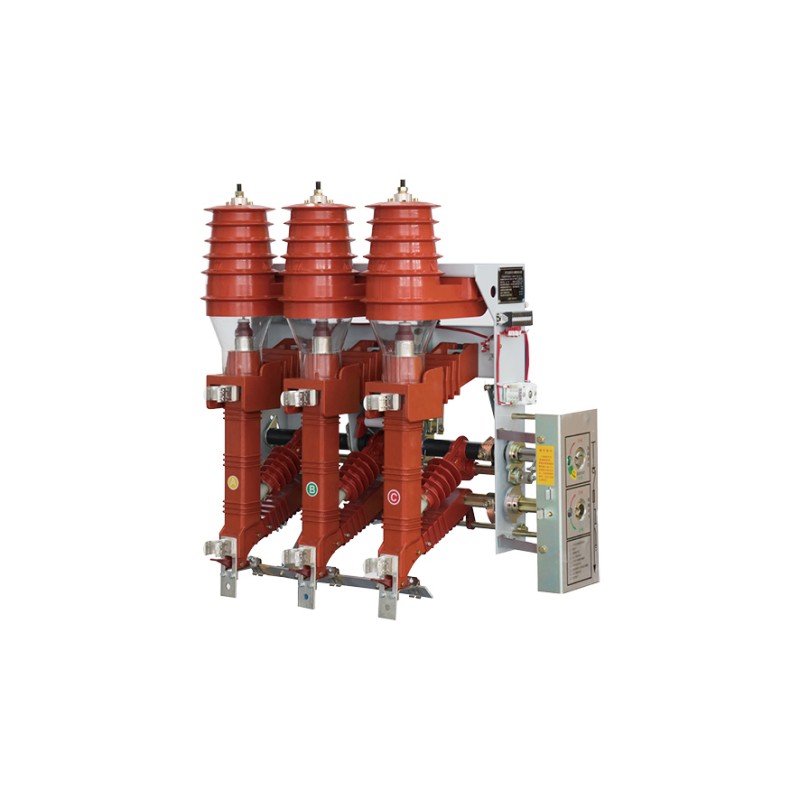

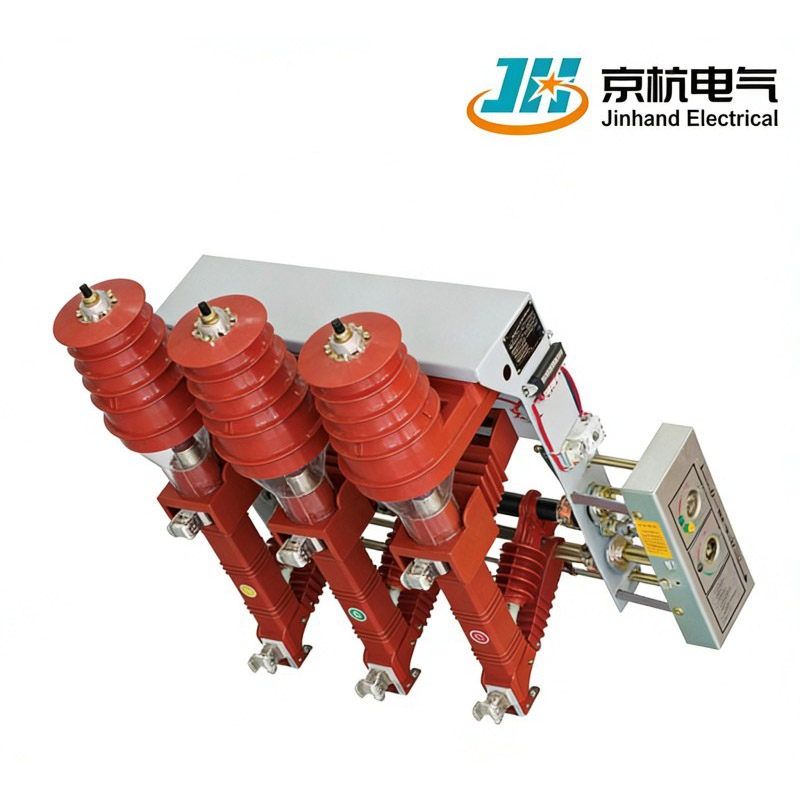

As chaves de carga tipo puffer FKN12A-12D e FKRN12A-12D, fabricadas pela chinesa Jinhand Electrical, fornecem controle e proteção para sistemas de 12kV. Como uma fábrica e fornecedor confiável, os painéis combinados de chave de carga e fusível do tipo Puffer são ideais para subestações compactas e redes em anel. Com crescente influência global, acolhemos parcerias em todo o mundo.
1. Aplicação versátil: Adequado para sistemas de distribuição trifásicos de até 12kV, tornando-os adaptáveis para diversas necessidades de controle e proteção de equipamentos de energia.
2. Proteção eficaz: O dispositivo combinado FKRN12A-12D fornece proteção aprimorada, interrompendo as correntes de curto-circuito da linha, além de lidar com correntes de carga e sobrecarga.
3.Ideal para uso urbano e rural: Particularmente adequado para subestações terminais e subestações compactas, facilitando a distribuição confiável de energia em redes urbanas e rurais.
| Projeto | Unidade | Parâmetro | |||
| FKN12A-12D | FKRN12A-12D | ||||
| Tensão nominal | kV | 12 | 12 | ||
| Frequência nominal | Hz | 50 | 50 | ||
| Corrente nominal | A | 630 | 125 | ||
| Nível de isolamento avaliado | Tensão suportável de frequência de energia de 1min | Fase-terra, fase-fase | kV | 42 | 42 |
| lacuna de isolamento | 48 | 48 | |||
| Tensão suportável ao impulso de relâmpago (pico) | Fase-terra, fase-fase | 75 | 75 | ||
| lacuna de isolamento | 85 | 85 | |||
| Corrente suportável nominal de curto prazo | Interruptor de carga | ka | 20 | - | |
| Chave de aterramento | 20 | ||||
| Duração nominal do curto-circuito | Interruptor de carga | S | 4 | - | |
| Chave de aterramento | 2 | ||||
| Corrente nominal de curto-circuito (pico) | ka | 50 |
|
||
| Corrente de ruptura nominal | Corrente de interrupção de carga ativa | A | 630 | - | |
| Corrente de interrupção em malha fechada | 630 | - | |||
| Corrente de ruptura de carga ativa de 5% | 31.5 | - | |||
| Corrente de carregamento do cabo | 10 | - | |||
| Capacidade de interrupção do transformador sem carga | kVA | 1250 | |||
| Corrente nominal de interrupção de curto-circuito (fusível limitador de corrente) | ka |
|
31.5 | ||
| Corrente de transferência nominal | A | - | 870 | ||
| Vida Mecânica | Tempos | 2000 | 2000 | ||
| Energia de saída do impactador | J |
|
1+0,5 | ||
Limites de temperatura do ar ambiente: Limite superior +40°C, Limite inferior -25°C；
Altitude não superior a 1000m;
Umidade Relativa: Média diária não superior a 95%, Média mensal não superior a 90%；
Intensidade Sísmica não superior a 8 graus;
Locais livres de fogo, riscos de explosão, corrosão química e vibrações severas;
Grau de poluição: Classe Ⅱ
1. Capacidades de comutação de carga: O interruptor de carga FKN12A-12D pode alternar efetivamente as correntes de carga e gerenciar condições de sobrecarga, garantindo a operação segura dos equipamentos conectados.
2. Funcionalidade do dispositivo de combinação: O dispositivo de combinação de interruptor-fusível de carga tipo soprador FKRN12A-12D integra funcionalidades de comutação de carga e interrupção de curto-circuito em uma única unidade, aumentando a eficiência operacional.
3.Compatibilidade com unidades de fonte de alimentação: Projetado para controlar e proteger redes em anel e unidades de fonte de alimentação radial dupla, garantindo distribuição confiável em diversas configurações de rede.
1.Design multifuncional integrado: Combina interruptor de carga e fusível em uma unidade, permitindo comutação de carga e proteção contra curto-circuito para sistemas de distribuição de 12kV.
2.Compacto e altamente adaptável: Área pequena ideal para subestações compactas e unidades principais em anel, especialmente adequadas para subestações terminais urbanas e rurais.
3. Desempenho confiável de extinção de arco: A têmpera de arco tipo soprador garante forte capacidade de interrupção e baixa sobretensão de comutação para maior segurança do sistema.
4. Opções de configuração flexíveis: FKN12A-12D suporta apenas comutação de carga, enquanto FKRN12A-12D integra fusíveis para interrupção de curto-circuito, atendendo a diversas necessidades de proteção.
5.Ampla adequação ambiental: Opera em temperaturas de -25°C a +40°C, altitudes de até 1000m, e é adequado para áreas de classe de grau de poluição Ⅱ.
1. Projeto de manutenção modular: O fusível e o mecanismo operacional são módulos substituíveis de forma independente, reduzindo o tempo de inatividade e os custos de mão de obra.
2. Sistema de contato de longa vida: Contatos banhados a prata combinados com têmpera tipo soprador prolongam a vida útil elétrica e reduzem a frequência de substituição.
3.Indicadores de status visíveis: alguns modelos apresentam janelas de visualização ou indicadores de posição para facilitar a inspeção e avaliação das condições, melhorando a eficiência da manutenção.
1. Embalagem e transporte padronizados: embalagens de nível industrial à prova de umidade e resistentes a choques suportam o envio como armários completos ou caixas modulares, adaptáveis a diversas condições logísticas.
2.Alta compatibilidade de instalação: Vários suportes de montagem e opções de conexão garantem compatibilidade com unidades principais de anel comum e quadros de distribuição.
3.Suporte técnico de ciclo completo: revisão de desenho, orientação de instalação e assistência de comissionamento para garantir um comissionamento tranquilo do projeto.
1. Vida mecânica até 2.000 operações: O mecanismo operacional passa por rigorosos testes de tipo e verificação de resistência para alta confiabilidade.
2.Excelente desempenho de isolamento: lacuna de isolamento suporta tensão de até 48kV, impulso de raio suporta até 85kV, adequado para ambientes de rede exigentes.
3.Construção totalmente fechada: Classificação de proteção até IP4X, efetivamente resistente à poeira e umidade, adequada para instalação externa e semi-externa.
Q1: Qual é a principal diferença entre FKN12A-12D e FKRN12A-12D?
R: FKN12A-12D é uma chave de carga usada para comutação de correntes de carga e proteção contra sobrecarga. FKRN12A-12D é uma unidade combinada de chave de carga-fusível, capaz tanto de comutação de carga quanto de interrupção de curto-circuito por meio de fusíveis.
Q2: É adequado para proteção de transformadores?
R: Sim, é particularmente adequado para controlar e proteger transformadores de distribuição de 12kV, com capacidade de interrupção de transformadores sem carga de até 1250kVA.
Q3: A substituição do fusível é conveniente?
R: Projetado para substituição frontal ou superior, permitindo a troca de fusíveis sem remover os barramentos ou o corpo da chave principal, garantindo simplicidade e segurança.
Q4: Pode ser atualizado para automação?
R: Sim, pode ser equipado com mecanismos operacionais motorizados, sensores de posição e interfaces de comunicação para suportar funções de controle remoto, sinalização e automação.
1.Consulta técnica pré-venda: revisão do diagrama do sistema, aconselhamento de seleção e otimização da solução.
2. Treinamento e orientação pós-venda: Treinamento no local ou on-line cobrindo operação, manutenção e protocolos de segurança.
3. Fornecimento rápido de peças sobressalentes: Estoque regular de consumíveis como fusíveis e mecanismos operacionais, atendendo pedidos urgentes.
4.Suporte técnico ao ciclo de vida: verificações de integridade dos equipamentos, atualizações de modernização e serviços de extensão de vida útil.
