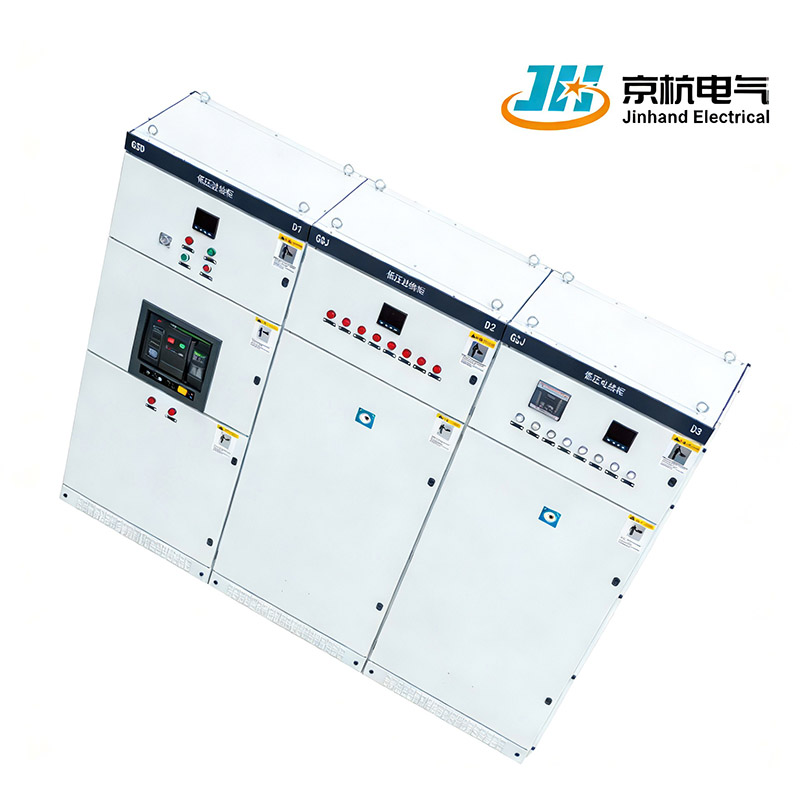

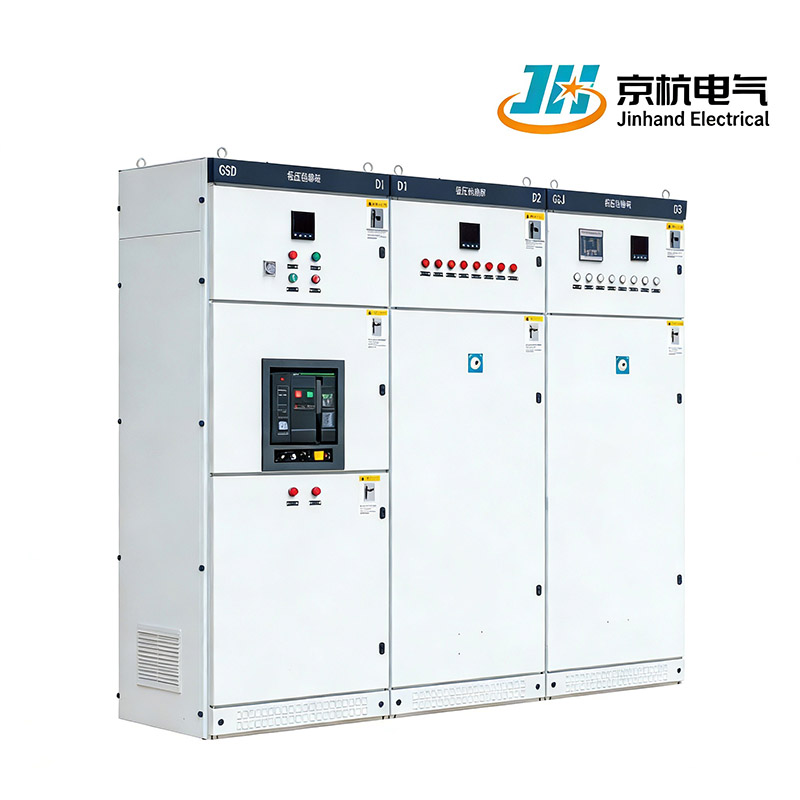

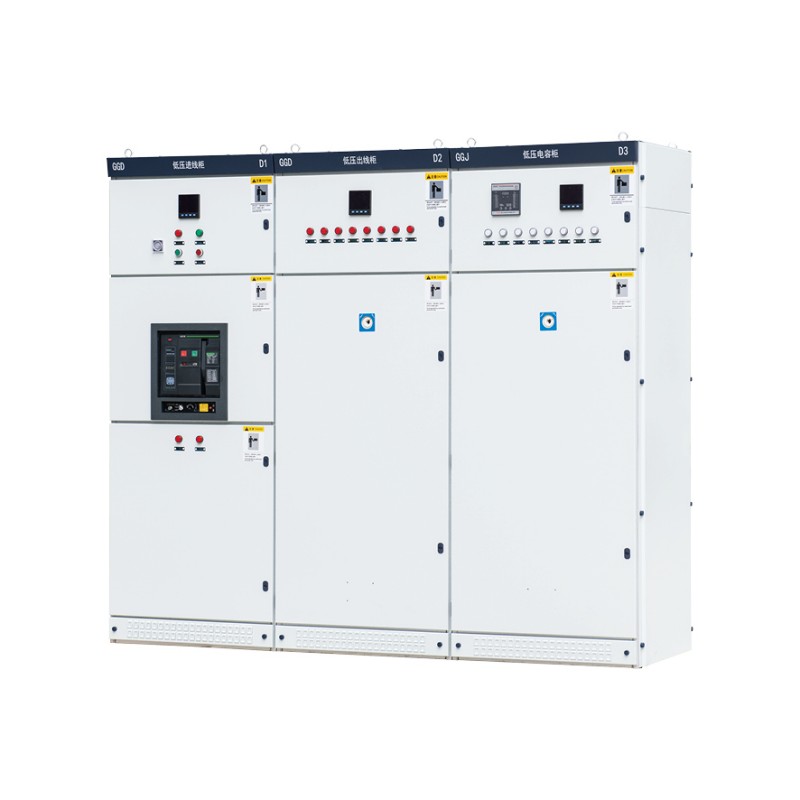

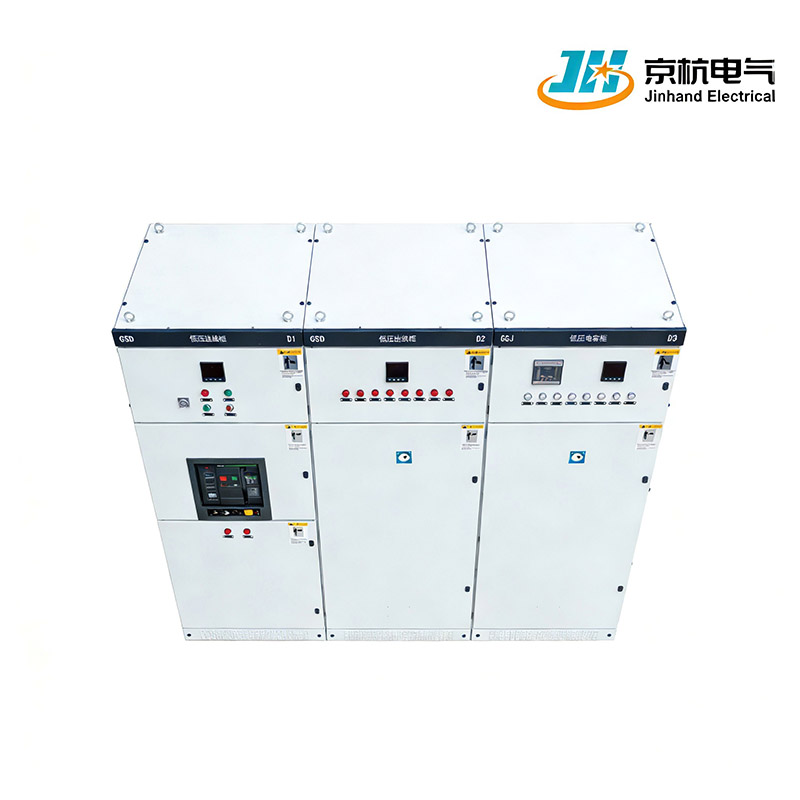

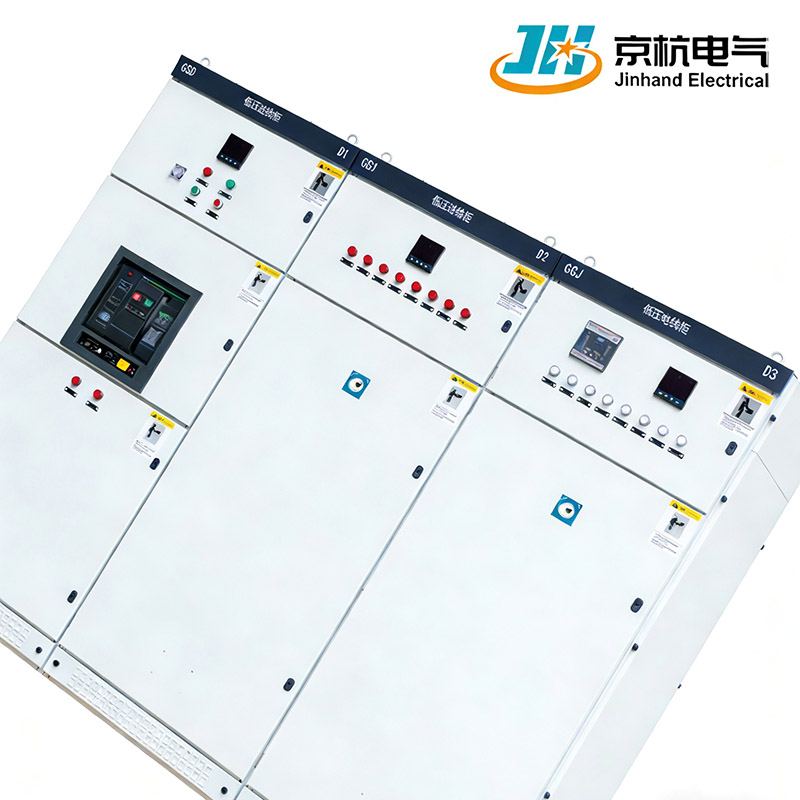

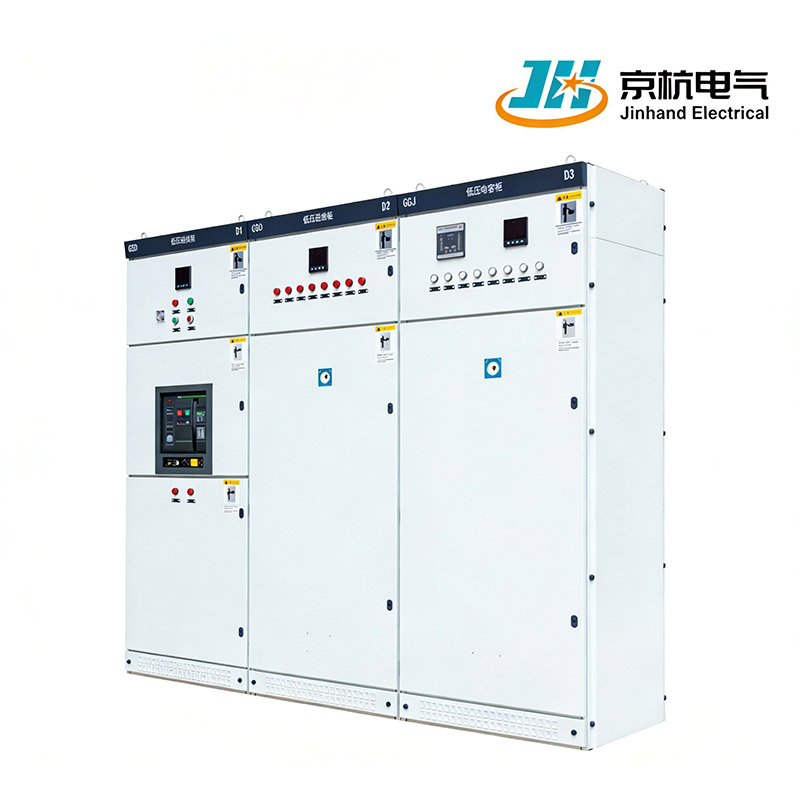

O painel de distribuição de baixa tensão CA GGD, fabricado pela Jinhand Electrical da China, é projetado para sistemas de 50 Hz/380 V até 3150 A. Como fábrica e fornecedor confiável, nosso gabinete garante alta confiabilidade, segurança e conformidade com os padrões IEC/GB, comprovados em aplicações globais.
1. ampla faixa de aplicação: adequado para uso em usinas de energia, subestações, empresas de mineração e vários outros usuários avançados, acomodando diversas necessidades de distribuição.
2.Alta capacidade nominal:Projetado para lidar com correntes nominais de trabalho de até 3150A, proporcionando desempenho robusto em ambientes exigentes.
3.Segurança e Confiabilidade:Construído com base em princípios de segurança e confiabilidade, garantindo uma operação segura de acordo com os padrões da indústria.
| Modelo | Tensão nominal | Corrente nominal | Corrente de interrupção nominal de curto circuito | Nominalcurto tempoComcorrente | Classificação de pico com corrente estável | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
1.Soluções elétricas flexíveis:Oferece configurações elétricas flexíveis e combinações convenientes, permitindo instalações personalizadas para atender a requisitos específicos.
2.Alta capacidade de ruptura:Apresenta alta capacidade de ruptura para maior proteção e estabilidade durante condições de falha, garantindo a segurança do sistema.
3. Estabilidade Dinâmica e Térmica: Fornece excelente estabilidade dinâmica e térmica, tornando-o adequado para diversas condições operacionais.
4.Design Inovador:Incorpora uma estrutura inovadora com alto nível de proteção, contribuindo para uma distribuição de baixa tensão prática e eficiente.
5.Conformidade com os padrões:Adere aos padrões internacionais como IEC 439 e GB 7251, garantindo qualidade e confiabilidade no projeto e fabricação.
1.Projeto modular de segregação fixa: Utiliza uma estrutura modular segregada dentro do gabinete, com instalação independente de unidades funcionais. Suporta combinações flexíveis de sistemas de barramentos e circuitos de saída, facilitando ajustes e expansões futuras.
2. Proteção contra curto-circuito de alta quebra: Corrente nominal de interrupção de curto-circuito de até 50kA. Combinado com disjuntores de alto desempenho, pode interromper rapidamente correntes de falta, maximizando a proteção do sistema e do equipamento.
3. Excelente estrutura de dissipação de calor e ventilação: O design do gabinete considera totalmente as necessidades de dissipação de calor, apresentando canais e aberturas de ventilação cientificamente projetados para garantir que o aumento da temperatura permaneça dentro dos limites padrão durante a operação de alta corrente.
4. Interface de operação e manutenção de fácil utilização: Porta frontal equipada com uma janela ampla. Instrumentos, luzes indicadoras e componentes operacionais são organizados de forma clara e lógica para facilitar o monitoramento da operação e a manutenção diária.
5.Forte Adaptabilidade Ambiental: Nível de proteção até IP40. Construção robusta adequada para ambientes industriais em geral e condições complexas que envolvem poluição e vibração moderadas.
Q1: O painel GGD é adequado para novos locais de energia, como usinas fotovoltaicas ou eólicas?
R: Sim, o gabinete GGD pode servir como unidade de distribuição de baixa tensão em novos sistemas de energia, usado para coleta de energia, distribuição pós-inversor e sistemas de energia auxiliares de estação. Soluções personalizadas estão disponíveis.
Q2: Os medidores inteligentes e dispositivos de comunicação podem ser instalados dentro do gabinete?
R: Sim. Fornecemos espaço para instalação de medidores inteligentes e interfaces de comunicação, suportando protocolos como Modbus e DL/T645 para fácil integração em sistemas de gerenciamento de energia.
Q3: Suporta entradas duplas de fonte de alimentação e comutação automática de transferência (ATS)?
R: Sim. Ele pode ser configurado com unidades de entrada de energia dupla e dispositivos de comutação de transferência automática (ATS) com base nas necessidades do usuário para obter fornecimento de energia ininterrupto.
Q4: O nível de proteção IP40 pode ser usado ao ar livre?
R: IP40 é adequado para ambientes internos ou semiexternos com abrigo. Para uso totalmente externo, recomenda-se um nível de proteção IP54 ou superior e medidas adicionais de proteção contra chuva/sol.
Q5: As dimensões do gabinete podem ser personalizadas de acordo com o número de circuitos no momento do pedido?
R: Sim. Apoiamos a personalização de tamanho não padrão. A altura, largura e profundidade do gabinete podem ser personalizadas com base nos diagramas do sistema elétrico e no número de circuitos.
1. Serviço de pré-venda: Oferecemos consultas técnicas personalizadas e planos de instalação para garantir que o produto atenda perfeitamente às necessidades do cliente.
2. Serviço pós-venda: Oferecemos suporte técnico e serviços de manutenção de longo prazo, garantindo a operação estável do equipamento a longo prazo.
3. Envio e entrega: Organizamos uma entrega logística eficiente e oportuna com base nas necessidades do cliente, garantindo a entrega pontual do produto.
4. Treinamento de produto: Oferecemos treinamento profissional em operação e manutenção de equipamentos para ajudar os clientes a usar e gerenciar melhor o equipamento.
Graças à nossa excelência consistente, desenvolvemos uma rede de relacionamentos fortes e duradouros com clientes em todo o mundo, com feedback extremamente positivo.
Com mais de dez anos de desenvolvimento, a Jinhand tornou-se um dos principais fabricantes e fornecedores de equipamentos elétricos da China. Nossa fábrica está equipada com uma série de tecnologias e instalações avançadas, e convidamos você a comprar nossos produtos de alta qualidade e econômicos fabricados na China.
