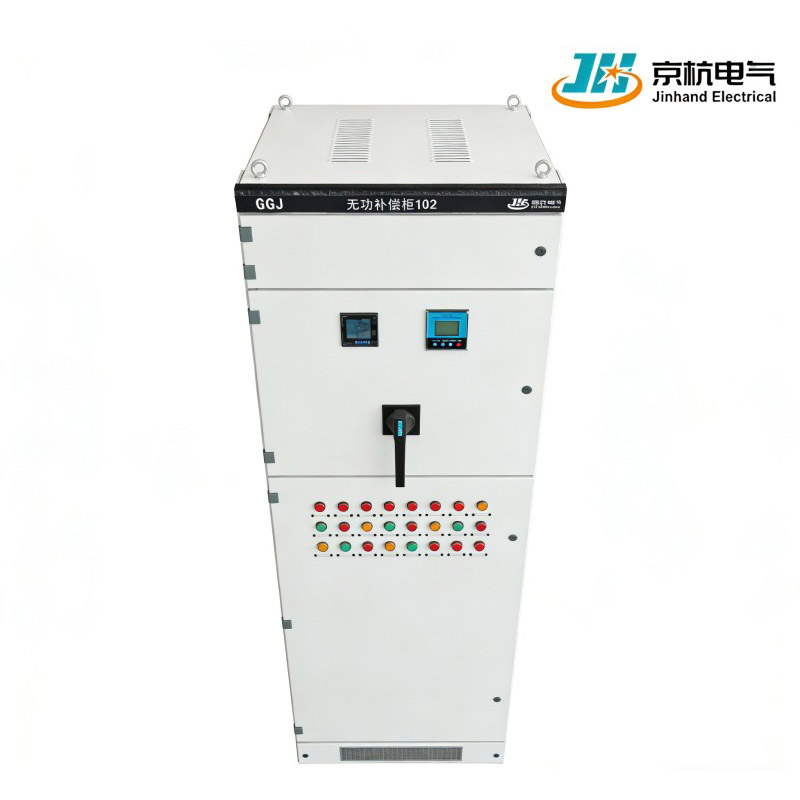

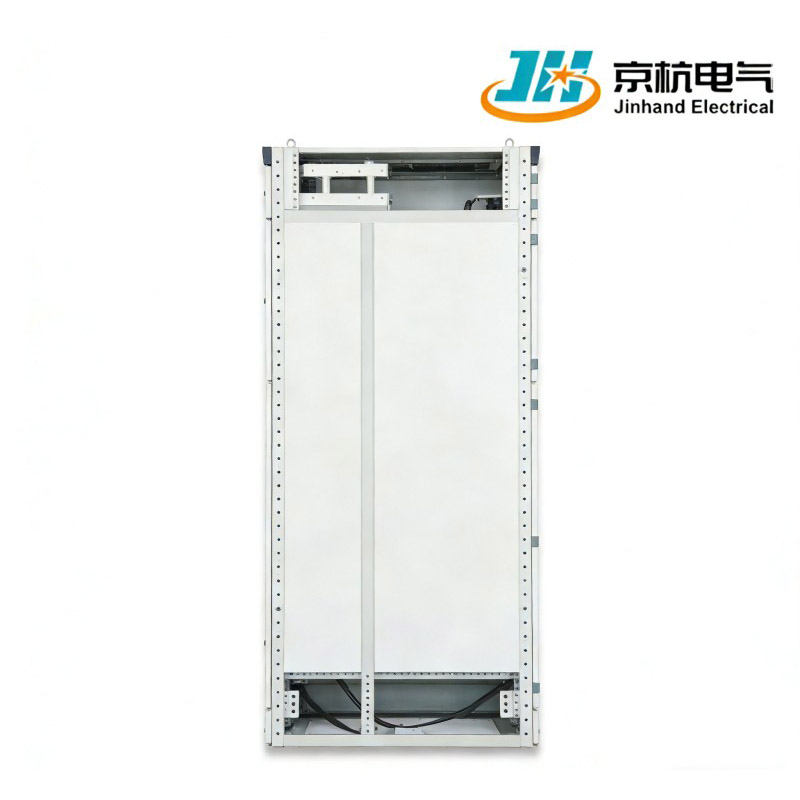

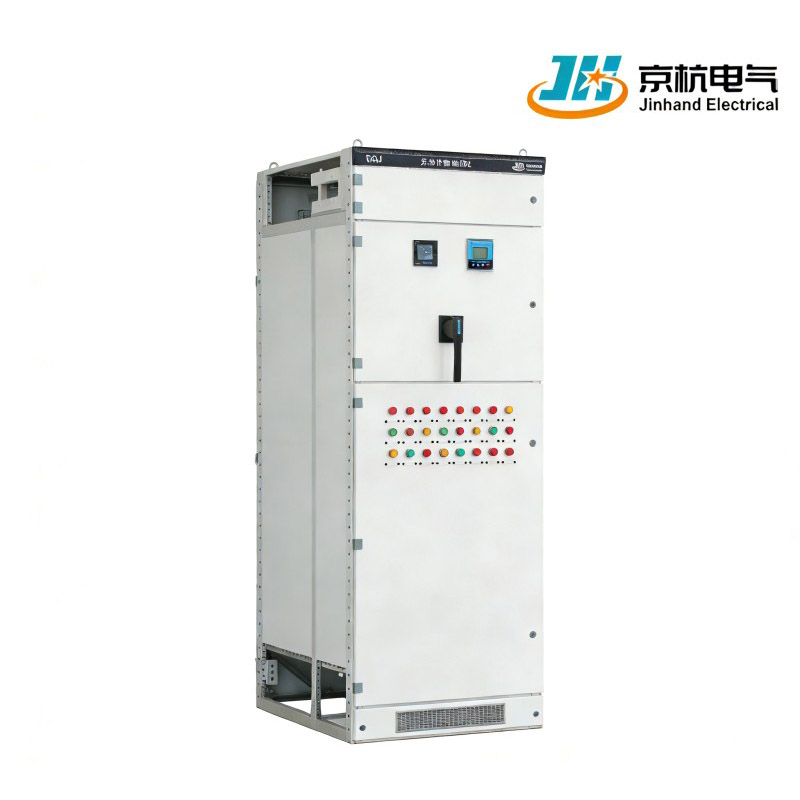

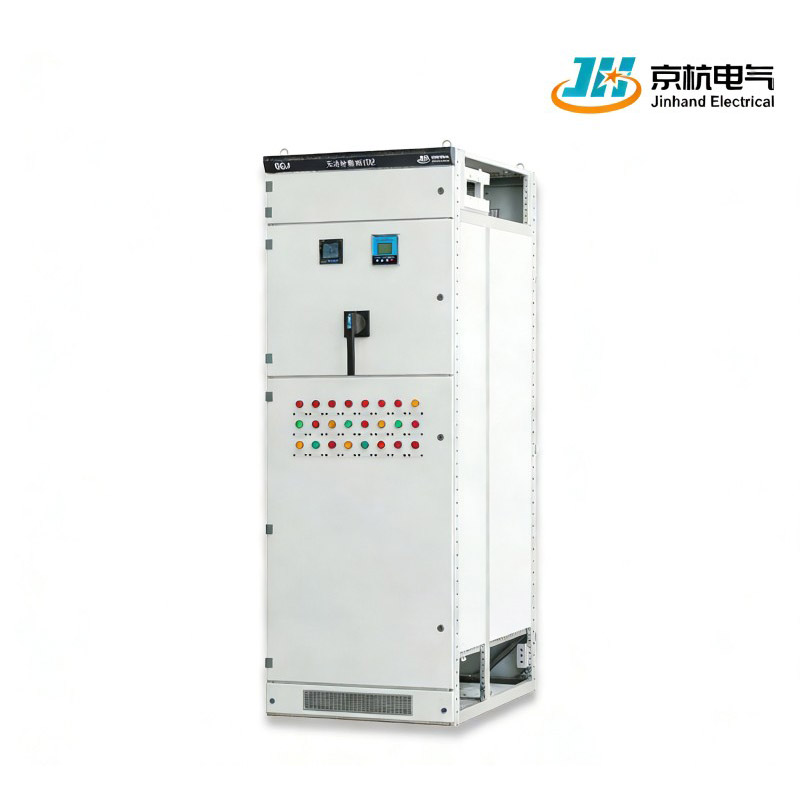

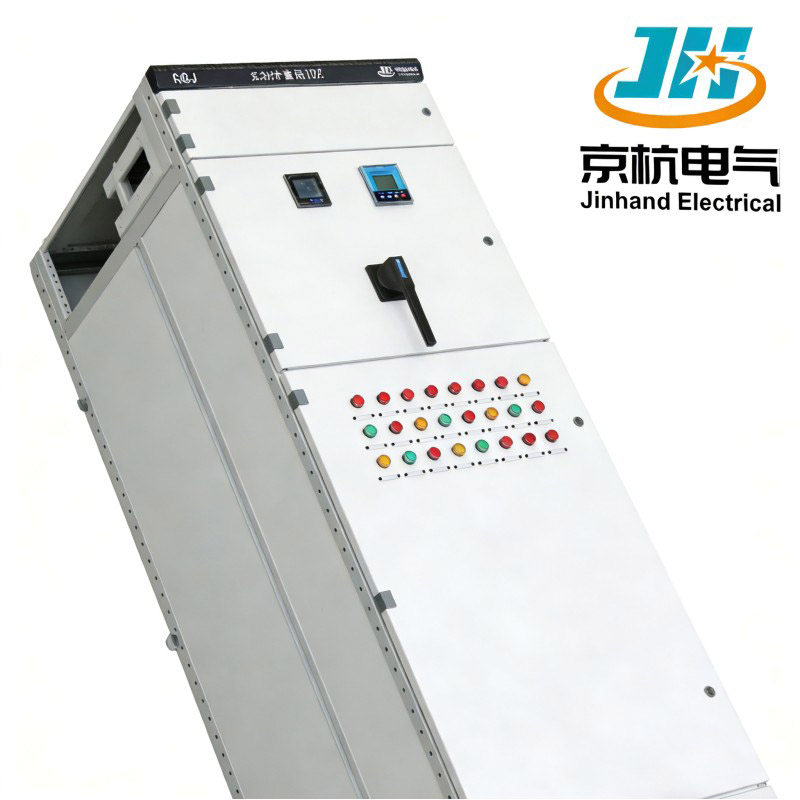

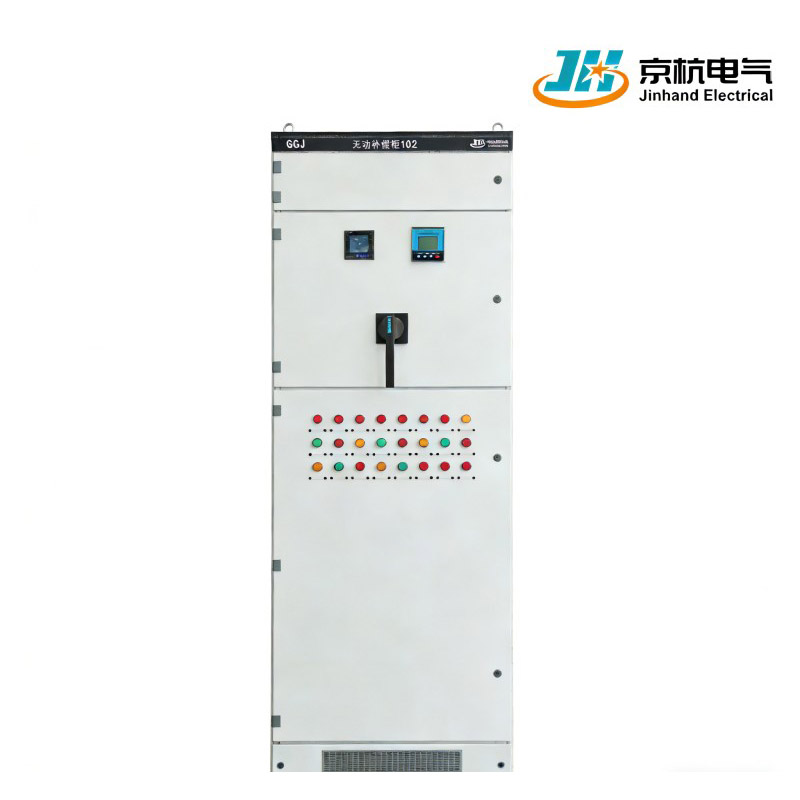

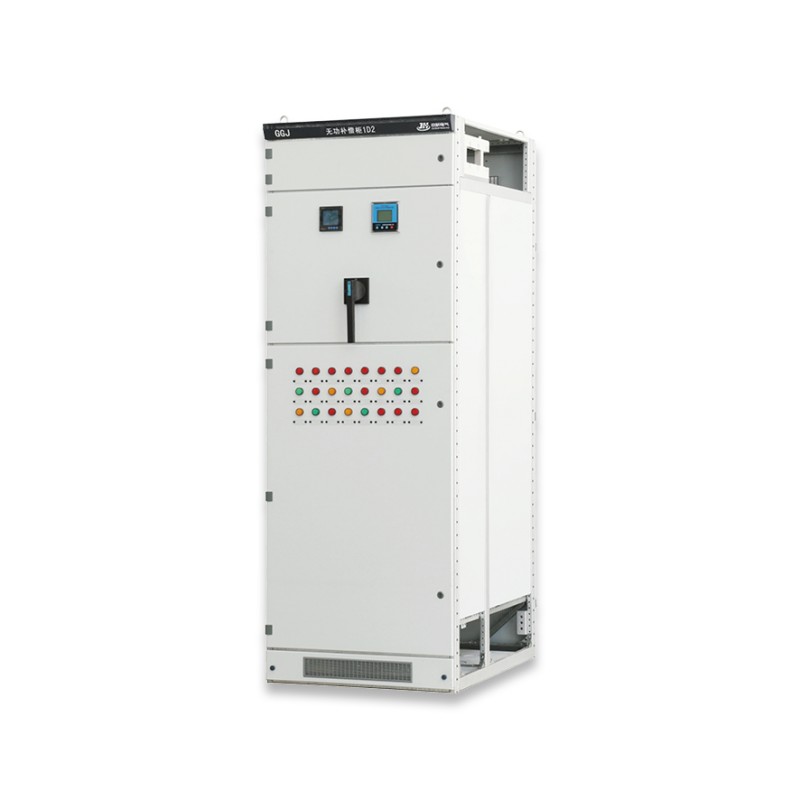

Painel de distribuição inteligente de compensação de energia reativa de baixa tensão

Model:GGJ

GGJ Low Voltage Intelligent Reactive Power Compensation Switchgear uses smart control to automatically switch capacitors and filter harmonics. It cleans the grid, reduces losses, and improves power factor in industrial power systems.

Enviar consulta

Descrição do produto

O painel inteligente de compensação de potência reativa de baixa tensão GGJ, fabricado pela Jinhand Electrical na China, foi projetado para atender às necessidades específicas das redes de energia. Utilizando tecnologia de controle inteligente, ele automatiza a compensação de potência reativa sob condições harmônicas e filtra harmônicas de acordo com as necessidades do usuário. Isso melhora a qualidade da energia, reduz perdas e melhora o fator de potência. Adequados para sistemas de distribuição de energia em indústrias como eletricidade, metalurgia, petroquímica e construção, nossos equipamentos comprovaram seu design e desempenho superiores em vários projetos.

Advantages

1. Tecnologia de controle inteligente: Incorpora controle inteligente avançado para comutação automática de compensação de potência reativa, aumentando a eficiência operacional.
2. Filtragem Harmônica: Filtra efetivamente os harmônicos com base nas necessidades do usuário, melhorando a qualidade geral da energia e reduzindo a poluição da rede.
3. Melhoria do Fator de Potência: Fornece potência reativa capacitiva ao sistema, melhorando significativamente o fator de potência e reduzindo as perdas de energia.

PRINCIPAIS PARÂMETROS TÉCNICOS

tanφ1	Antes da compensação	Para obter o COSφ2 Quilômetros de capacitores necessários por quilowatt de carga
tanφ1	cosφ1	cosφ2=0,7	cosφ2=0,75	cosφ2=0,8	cosφ2=0,82	cosD2=0,85	cosD2=0,87	cosφ2=0,9	cosφ2=092	cosφ2=0,95	C0Sφ2=097	cosφ2=1,00
4.9	0.2	3.88	4.02	4.15	4.2	4.28	4.33	4.41	4.47	4.57	4.65	4.9
3.87	0.25	2.85	2.99	3.12	3.17	3.25	3.31	3.39	3.45	3.54	3.62	3.87
3.18	0.3	2.16	2.3	2.43	2.48	2.56	2.61	2.7	2.75	2.85	2.93	3.18
2.68	0.35	1.66	1.79	1.93	1.98	2.06	2.11	2.19	2.25	2.35	2.43	2.68
2.29	0.4	1.27	1.41	1.54	1.59	1.67	1.72	1.81	1.87	1.96	2.04	2.29
2.16	0.42	1.14	1.28	1.41	1.46	1.54	1.59	1.68	1.74	1.83	1.91	2.16
2.04	0.44	1.02	1.16	1.29	134	1.42	1.47	1.56	1.62	1.71	1.79	2.04
1.93	0.46	0.91	1.05	1.18	1.23	1.31	1.36	1.45	15	1.6	1.68	193
1.83	0.48	0.81	0.95	1.08	1.13	1.21	1.26	1.34	1.4	1.5	1.58	1.83
1.73	0.5	0.71	0.85	0.98	1.03	1.11	1.17	1.25	1.31	1.4	1.48	1.73
1.64	0.52	0.62	0.76	0.89	0.94	1.02	1.08	1.16	1.22	1.31	1.39	1.64
1.56	0.54	0.54	0.68	0.81	0.86	0.94	0.99	1.07	1.13	123	1.31	1.56
1.48	0.56	0.46	0.6	0.73	0.78	0.86	0.91	1	1.05	1.15	123	1.48
1.4	0.58	0.38	0.52	0.65	0.71	0.78	0.84	0.92	0.98	1.08	1.15	1.4
1.33	0.6	0.31	0.45	0.58	0.64	0.71	0.77	0.85	0.91	1	108	1.33
1.27	0.62	0.25	0.38	0.52	0.57	0.65	0.7	0.78	0.84	0.94	101	127
1.2	0.64	0.18	0.32	0.45	0.5	0.58	0.63	0.72	0.77	0.87	0.95	1.2
1.14	0.66	0.12	0.26	0.39	0.44	0.85	0.57	0.65	0.71	0.81	0.89	114
1.08	0.68	0.06	0.2	0.33	0.38	0.46	0.51	0.59	0.65	0.75	0.83	1.08
1.02	0.7		0.14	0.27	0.32	0.4	0.45	0.54	0.59	0.69	0.77	1.02
0.96	0.72		0.08	0.21	0.27	0.34	0.4	0.48	0.54	0.63	0.71	0.96
0.91	0.74		0.03	0.16	0.21	0.29	0.34	0.42	0.48	0.58	0.66	0.91
0.86	0.76			0.11	0.16	0.24	0.29	0.37	0.43	0.53	0.6	0.86
0.8	0.78			0.05	0.1	0.18	0.24	0.32	0.38	0.47	0.55	0.8
0.75	0.8				0.05	0.13	0.18	0.27	0.32	0.42	0.5	0.75
0.7	0.82					0.08	0.13	0.21	0.27	0.37	0.45	0.7
0.65	0.84					0.03	0.08	0.16	0.22	0.32	0.4	0.65
0.59	0.86						0.03	0.11	0.17	0.26	0.34	0.59
0.84	0.88							0.06	0.11	0.21	0.29	0.54
0.48	0.9								0.06	0.16	0.23	0.48
0.48	0.92									0.1	0.18	0.43
0.36	0.94									0.03	0.11	0.36
0.29	0.96										0.01	0.29
0.2	0.98											0.2

Principais recursos

1. Design Sob Medida para Redes Elétricas: Projetado especificamente para atender às necessidades de vários ambientes de redes elétricas, garantindo desempenho eficaz em aplicações do mundo real.
2. Aplicações versáteis: Adequado para uso em sistemas de distribuição de energia em setores como eletricidade, metalurgia, petroquímica, construção, máquinas e mineração.
3. Redução de Perdas: Contribui para diminuir as perdas de energia e eliminar riscos harmônicos, promovendo um ambiente de rede elétrica mais limpo e eficiente.

Destaques do produto

1. Algoritmo de Controle Inteligente Adaptativo: Utiliza estratégias de controle adaptativo baseadas em lógica difusa ou redes neurais para analisar variações de carga e conteúdo harmônico em tempo real, otimizando dinamicamente estratégias de comutação de capacitores para compensação ideal.
2. Vários modos de mitigação harmônica: Suporta vários modos, incluindo compensação pura, compensação de filtragem e compensação híbrida. Pode realizar filtragem ativa ou passiva para harmônicos característicos como 3ª, 5ª, 7ª e 11ª ordens, atendendo a diferentes requisitos de qualidade de energia.
3. Proteção abrangente de comutação de capacitores: Equipado com proteção contra sobretensão, sobrecorrente, subtensão, temperatura e limite harmônico. Utiliza comutação de tiristores ou tecnologia de comutação híbrida para obter comutação de capacitores sem corrente de entrada, prolongando a vida útil do equipamento.
4. Monitoramento e comunicação integrados: apresenta uma tela sensível ao toque de alta definição integrada para exibição em tempo real dos principais parâmetros, como fator de potência, tensão, corrente e distorção harmônica total (THD). Suporta comunicação RS485 e Ethernet, compatível com protocolos como Modbus e IEC 61850 para fácil integração em sistemas de gestão de energia.
5. Design modular e expansível: Emprega módulos de potência e módulos de filtro padronizados, permitindo adição ou remoção flexível com base na capacidade de compensação e necessidades de filtragem. Suporta futuras expansões e atualizações funcionais.

FAQ

Q1: O painel GGJ pode ser usado em aplicações com muitos inversores de frequência (VFDs)?
R: Sim. Este produto foi projetado especificamente para lidar com harmônicos gerados por cargas não lineares como VFDs, oferecendo forte supressão de harmônicos e recursos de compensação de potência reativa.
P2: A estratégia de controle suporta compensação segregada por fases?
R: Sim. O controlador inteligente permite detecção e compensação segregadas por fase, o que é particularmente adequado para sistemas de distribuição de energia com desequilíbrio de carga trifásico.
Q3: Possui funções de registro de dados e análise de eficiência energética?
R: Sim. O dispositivo pode registrar dados históricos de qualidade de energia e registros de comutação de compensação, além de gerar gráficos de tendências de fator de potência e relatórios de análise de consumo de energia.
Q4: Qual é o nível de proteção? É adequado para ambientes de alta temperatura?
R: O nível de proteção padrão é IP30, com níveis mais elevados disponíveis mediante solicitação. A faixa de temperatura operacional é de -5°C a +40°C. Para ambientes de alta temperatura, recomenda-se ventilação aprimorada ou componentes de alta temperatura.
Q5: Vocês fornecem serviços de design e simulação para esquemas de compensação?
R: Sim, nós fazemos. Com base nos parâmetros do sistema do usuário e nos dados de teste de qualidade de energia, podemos fornecer projeto de esquema de compensação e análise de simulação para garantir a configuração racional e alcançar os resultados desejados.
