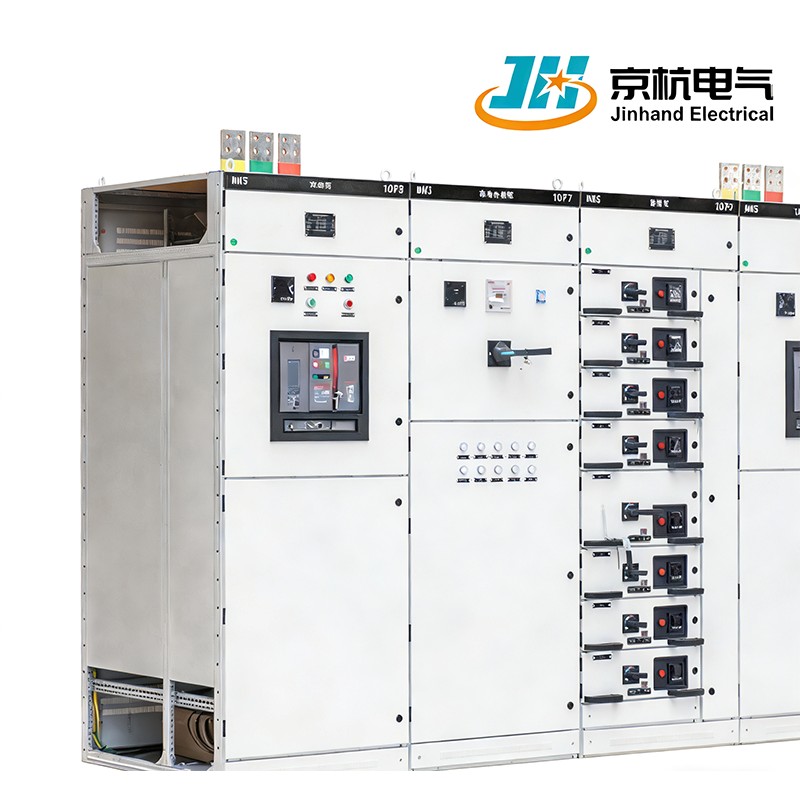

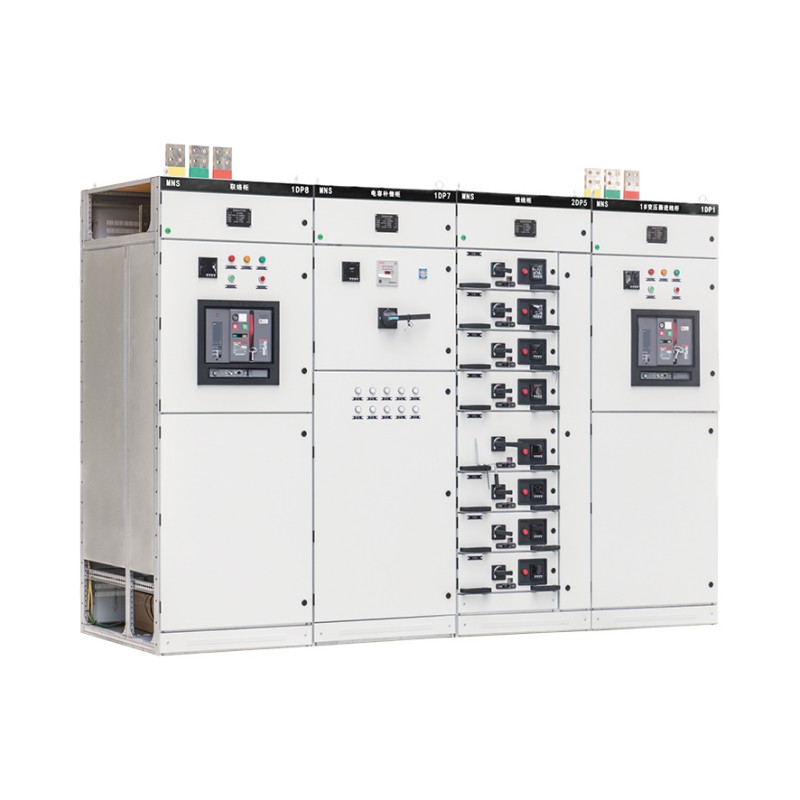

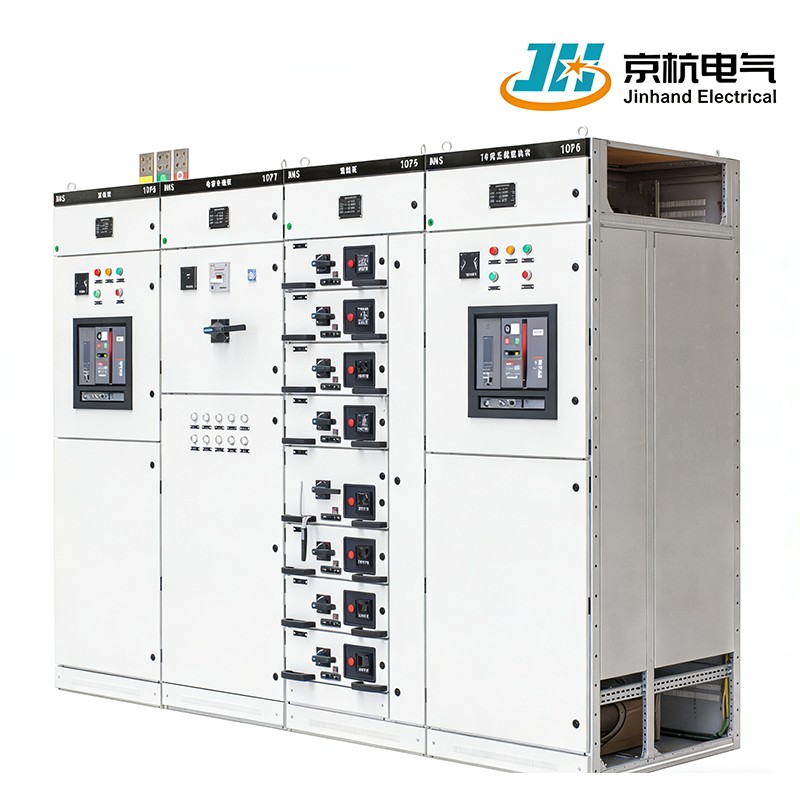

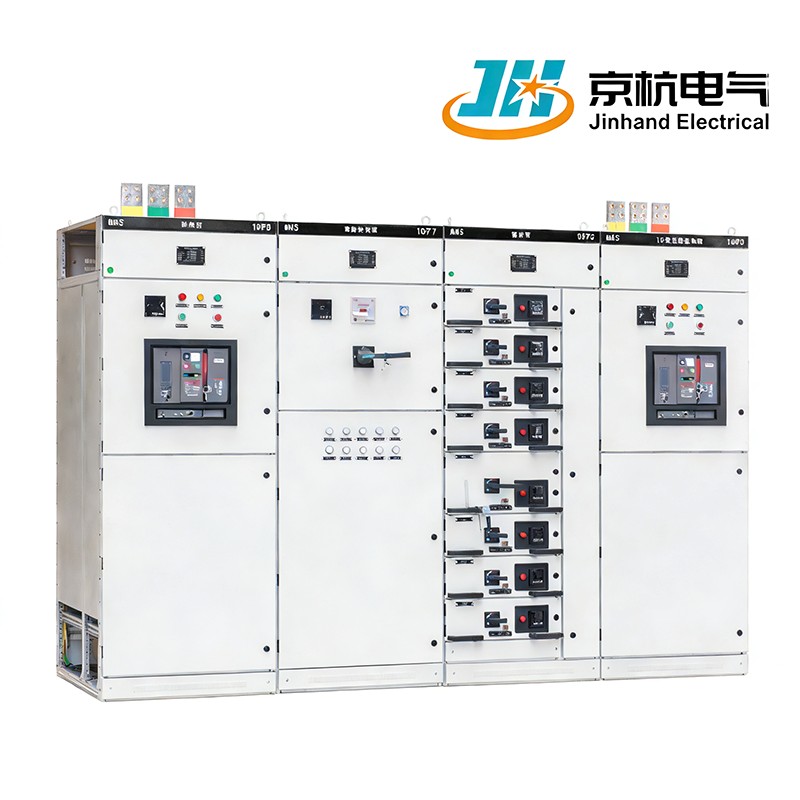

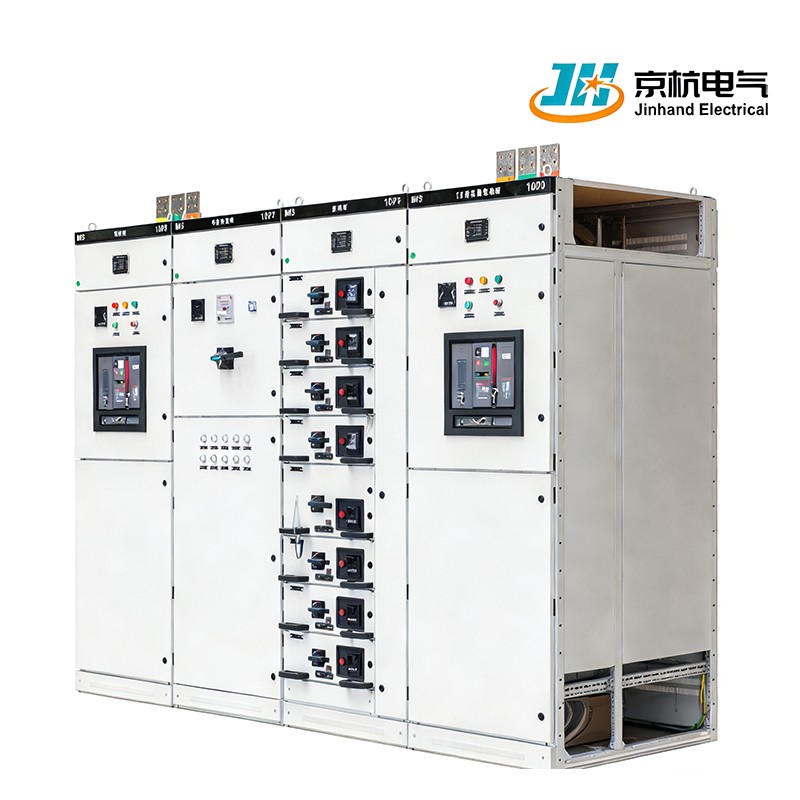

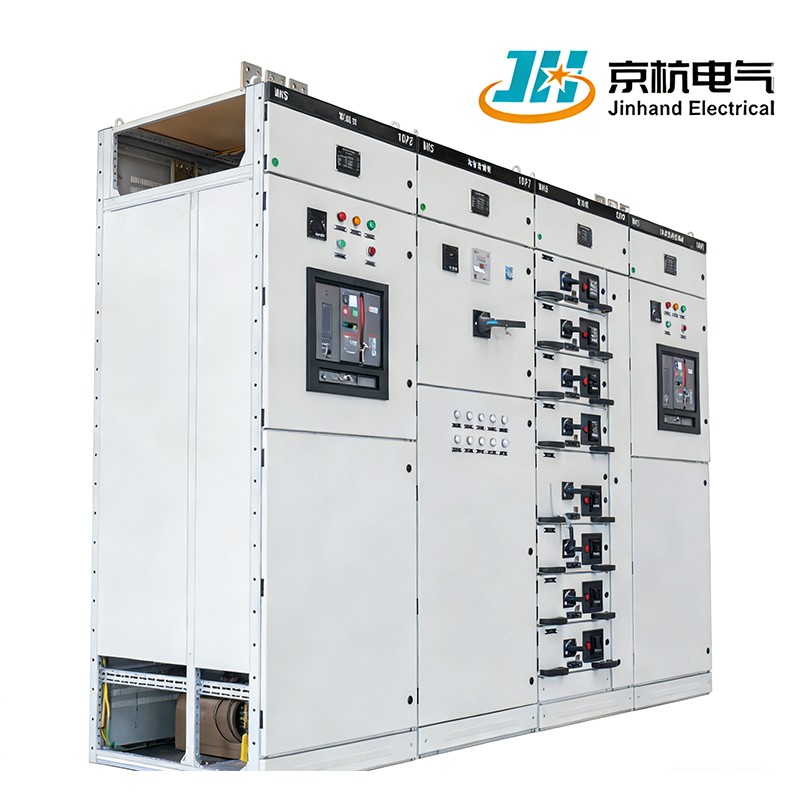

O painel fechado extraível de baixa tensão MNS, fabricado na China, apresenta um gabinete combinado montado em fábrica usando módulos padrão. Adequado para diversas aplicações, incluindo usinas de energia e edifícios residenciais, facilita a conversão, distribuição e controle de energia com tensões CA de até 660V. Cumprindo os padrões nacionais e internacionais, nossa fábrica tem capacidade para atender com eficiência as demandas de pedidos de grande volume.
1. Aplicações versáteis: Adequado para uma ampla gama de setores, incluindo usinas de energia, indústrias petroquímicas, operações metalúrgicas, transporte, indústria leve, têxteis e comunidades residenciais.
2.Módulos montados em fábrica:Combina módulos padrão (FBA) em um design montado em fábrica, garantindo consistência na qualidade e reduzindo o tempo de instalação no local.
3. Eficiência Energética: Otimiza a conversão, distribuição e controle de energia, melhorando a eficiência geral em sistemas de energia.
| 1. Desempenho elétrico |
|
| Tensão nominal de isolamento | 660V(1000)V |
| Tensão nominal de trabalho | 380V、660V |
| Corrente máxima de trabalho do barramento principal | 5000A |
| Corrente suportável nominal do barramento principal | 100kA/1s |
| Corrente suportável de pico nominal do barramento principal | 220kA/1s |
| Corrente máxima de operação do barramento de distribuição (barramento vertical) | 1000A |
| Corrente de pico do barramento de distribuição (barramento vertical) |
|
| Tipo padrão | 105kA (máximo)/0,1s |
| Aprimorado | 176kA (máximo)/0,1s |
Está em conformidade com os padrões IEC529, DIN 40050
IP30 para proteção fixa superior a φ2,5MM
IP40 para proteção fixa superior a φ1,0 MM
IP54 oferece proteção contra poeira e respingos de qualquer direção
(Ao solicitar o nível de proteção IP54, deverá ser negociado com o fabricante)
1. Compatibilidade de frequência AC:Projetado para sistemas de energia operando em frequências AC de 50 ~ 60 Hz, acomodando vários padrões regionais.
2.Capacidade de tensão:Classificado para tensões de trabalho de AC 660V e abaixo, proporcionando flexibilidade para diversas aplicações elétricas.
3.Conformidade com os padrões:Adere aos padrões nacionais como GB 7251.1 e JB/T 9961, bem como aos padrões internacionais como IEC 439-1, garantindo confiabilidade e segurança.
4. Controle Abrangente: Facilita o controle eficaz dos equipamentos de distribuição de energia, contribuindo para melhorar o desempenho e o gerenciamento do sistema.
5.Construção Robusta:Construída para suportar as demandas de ambientes industriais, oferecendo durabilidade e desempenho duradouro.
1.Design extraível flexível: Apresenta unidades funcionais extraíveis padronizadas que suportam manutenção hot-swap, permitindo a substituição sem interrupção de energia e melhorando muito a disponibilidade do sistema e a conveniência de manutenção.
2. Gerenciamento inteligente de distribuição de energia: Módulos de monitoramento inteligentes opcionais para rastreamento em tempo real de parâmetros de corrente, tensão, potência e energia. Suporta comunicação remota e análise de eficiência energética, facilitando o gerenciamento inteligente de energia.
3. Alta capacidade de resistência a curto-circuito: Pico do barramento principal suporta corrente de até 220kA; pico de barramento de distribuição aprimorado suporta corrente de até 176kA, garantindo segurança e estabilidade sob condições de curto-circuito.
4. Escalabilidade Modular: Projetado com dimensões modulares padrão, suporta arranjo frontal/traseiro e configurações de vários gabinetes, permitindo expansão e reorganização flexíveis com base nas necessidades do usuário.
5.Design de segurança fácil de usar: Equipado com intertravamento de porta abrangente e mecanismos de isolamento de segurança operacional. Classificação máxima de proteção até IP54, adequada para diversos ambientes industriais e prediais.
Q1: O painel MNS é adequado para sistemas fotovoltaicos ou de armazenamento de energia?
R: Sim, sua estrutura modular e alta compatibilidade o tornam adequado para novas aplicações de distribuição de energia. Ele pode ser configurado com interfaces de inversor e unidades de controle de armazenamento de energia conforme necessário.
Q2: A unidade extraível suporta disjuntores de marcas diferentes?
R: Sim. Fornecemos tomadas extraíveis padronizadas compatíveis com as principais marcas (como Schneider, ABB, Siemens, etc.), garantindo compatibilidade e intercambialidade.
Q3: O nível de proteção IP54 pode ser usado ao ar livre?
R: IP54 é adequado para ambientes internos que exigem proteção contra poeira e respingos ou locais semi-externos com abrigo contra chuva. Para instalação totalmente externa, recomenda-se um invólucro de proteção ou um nível de proteção personalizado mais alto.
Q4: Suporta integração com sistemas de automação?
R: Sim. O gabinete pode integrar dispositivos como PLCs e gerenciadores de comunicação, suportando protocolos como Modbus, Profibus e IEC 61850 para conexão perfeita com SCADA ou sistemas de gerenciamento de energia.
Q5: Qual é o prazo de entrega típico?
R: Os pedidos de configuração padrão têm um prazo de entrega de 15 a 25 dias úteis. Os prazos de entrega para pedidos fora do padrão ou de grande volume podem ser negociados com base em requisitos específicos.
1."Selecionamos o painel de distribuição de baixa tensão MNS para vários projetos industriais. Ele opera de forma estável e confiável, e seu design extraível facilita muito a manutenção e atualizações diárias."
— Departamento Elétrico, uma grande empresa de fabricação de equipamentos
2."A função de monitoramento inteligente fornece transparência no gerenciamento de energia e os relatórios de análise de eficiência energética oferecem dados confiáveis para nossas renovações com economia de energia."
— Departamento de Engenharia, Gestão de Propriedade de Complexo Comercial
3."Do projeto à entrega, a equipe de serviço foi ágil e profissional. O produto atende totalmente aos padrões internacionais e foi aprovado na aceitação de projetos no exterior sem problemas."
— Departamento de Projetos, uma empresa internacional de EPC
