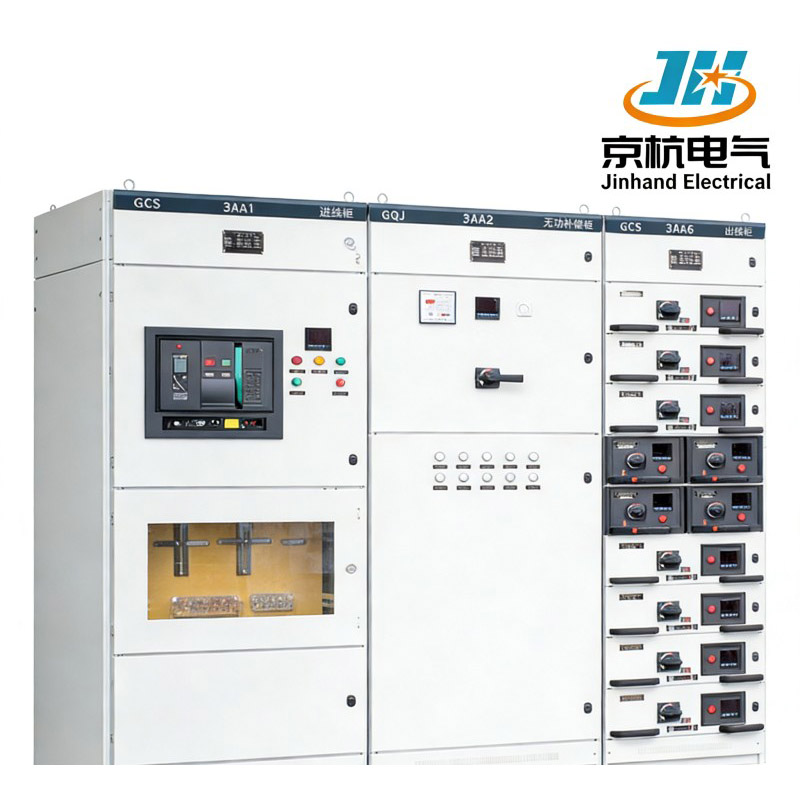

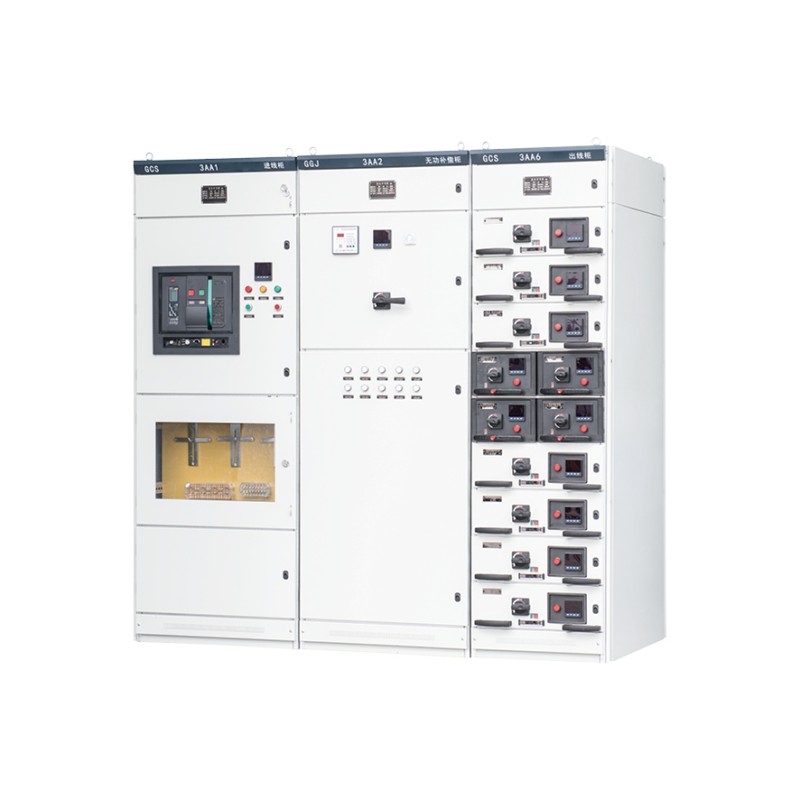

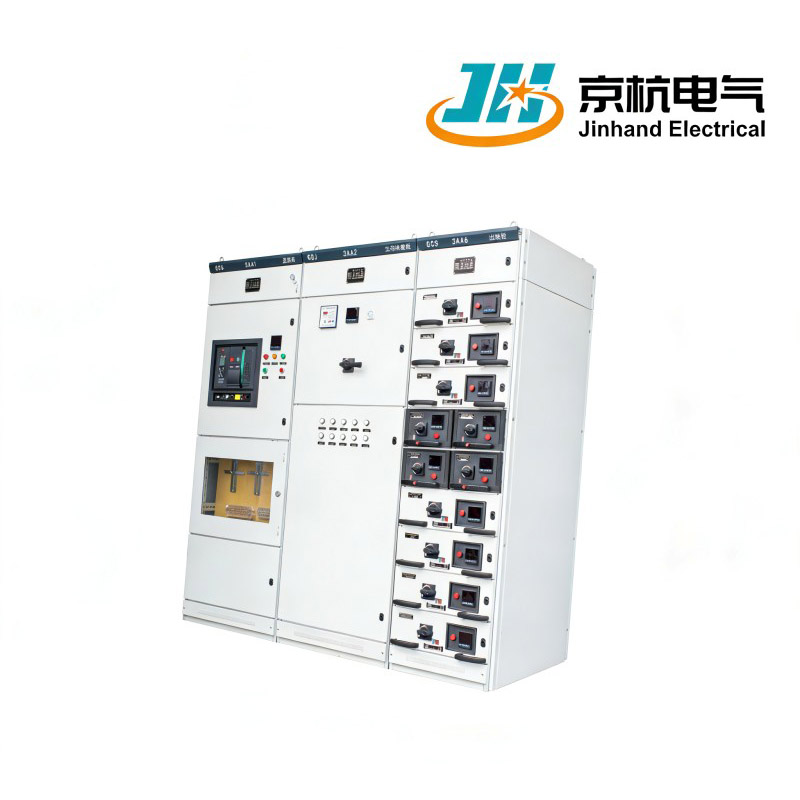

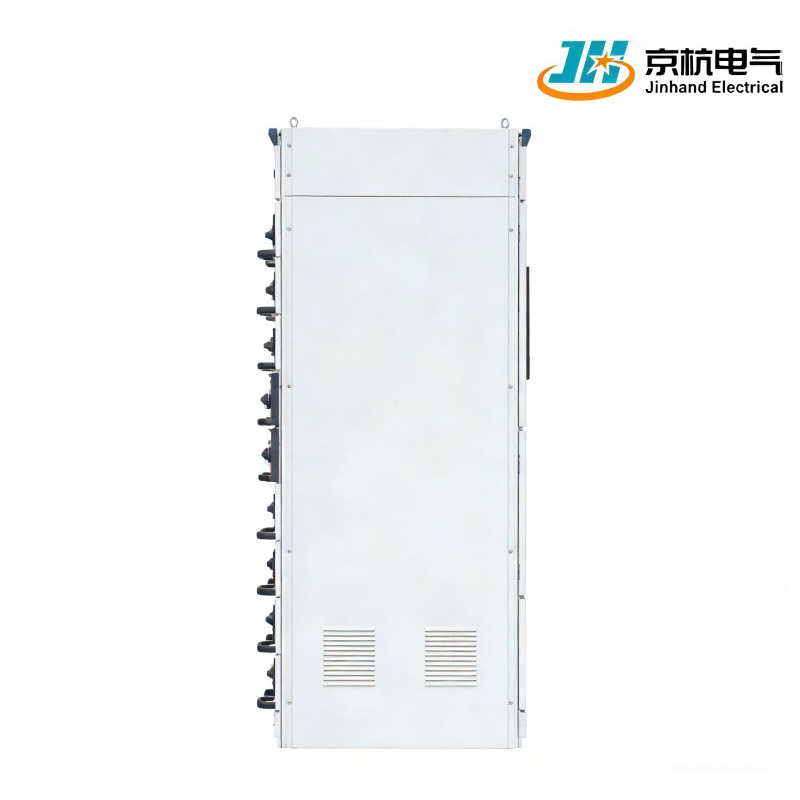

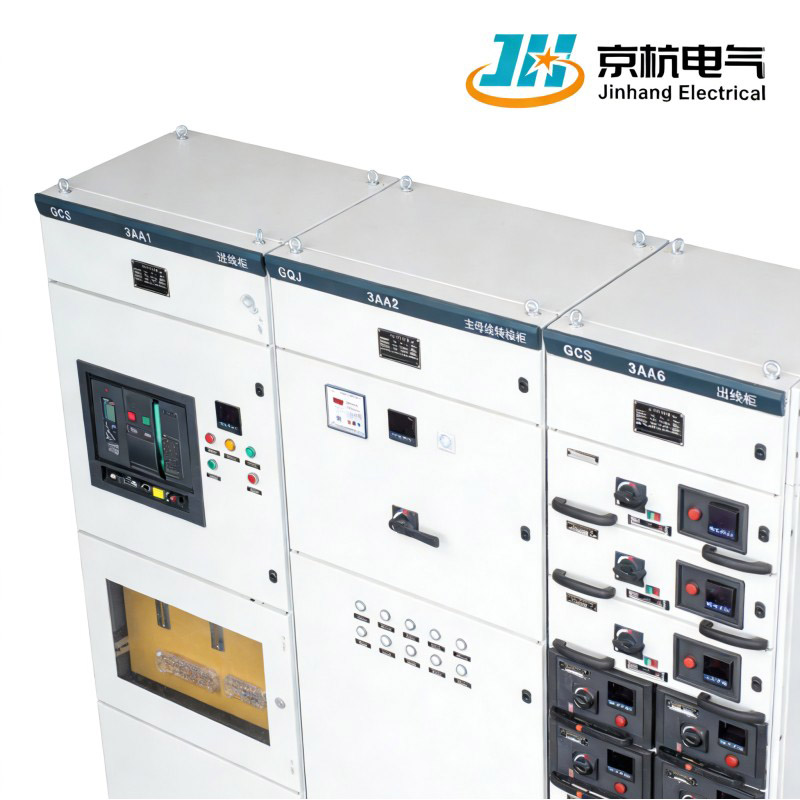

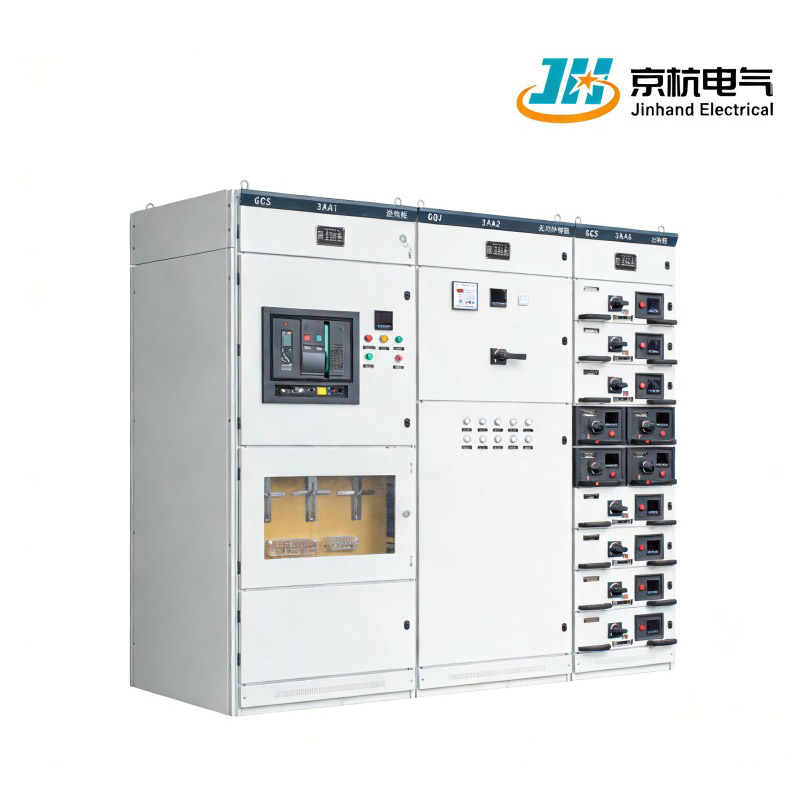

O painel de distribuição de energia extraível de baixa tensão GCS da Jinhand Electrical da China suporta sistemas de 50 (60) Hz até 4000A. Como fábrica e fornecedor líder, nossos equipamentos são projetados para distribuição automatizada de energia, controle de motores e compensação reativa em indústrias exigentes, com forte capacidade para pedidos em grandes quantidades.
1.Ampla aplicabilidade industrial:Ideal para diversas indústrias, incluindo usinas de energia, petróleo, química, metalúrgica, têxtil e edifícios altos, garantindo versatilidade na aplicação.
2.Alta capacidade de corrente:Suporta correntes nominais de até 4000A, tornando-o adequado para requisitos exigentes de distribuição em operações de grande escala.
3.Compatibilidade de automação:Projetado para ambientes de alta automação, facilitando a integração com interfaces de computador para maior controle e monitoramento.
| Projeto | Parâmetro | |
| Tensão nominal do circuito principal (V) | CA 380(400),(660) | |
| Tensão nominal do circuito auxiliar (V) | CA 220、380(400)CC 110、220 | |
| Frequência nominal (Hz) | 50(60) | |
| Tensão nominal de isolamento (V) | 660(1000) | |
| Corrente nominal(A) | Barramento horizontal | ≤4000 |
| Barramento vertical (MCC) | 1000 | |
| Corrente suportável nominal de curto período do barramento (kA, 1 s) | 50,80 | |
| Corrente suportável de pico nominal do barramento (kA/0,1s) | 105.176 | |
| Tensão de teste de frequência de energia (V/1 min) | Circuito principal | 2500 |
| Circuito auxiliar | 1760 | |
| Geratriz | Sistema trifásico de quatro fios | A.B.C.PE.N |
| Sistema trifásico de cinco fios | A.B.C.PE.N | |
| Nível de proteção | IP30.IP40 | |
1. Suporte ao sistema CA trifásico: Compatível com sistemas CA trifásicos operando em frequências de 50 (60) Hz, permitindo ampla aplicação em diferentes regiões.
2. Várias opções de tensão: Classificado para tensões de trabalho de 380 V (400 V, 660 V), proporcionando flexibilidade para atender aos requisitos específicos do sistema elétrico.
3. Controle Centralizado: Permite o controle centralizado de motores elétricos e compensação de potência reativa, otimizando a eficiência energética e o desempenho do sistema.
4.Design Extraível:Apresenta um mecanismo extraível para fácil manutenção e substituição de componentes, aumentando a eficiência operacional e reduzindo o tempo de inatividade.
5.Desempenho confiável:Construído para suportar condições industriais, garantindo durabilidade e confiabilidade em sistemas críticos de geração e fornecimento de energia.
1. Layout de alta densidade de corrente: Corrente nominal do barramento horizontal de até 4000A, corrente nominal do barramento vertical (MCC) 1000A. A estrutura compacta suporta cabeamento de alta densidade, economizando espaço de instalação.
2. Distribuição inteligente de energia e gerenciamento de motor: suporta integração PLC e configuração de medidor inteligente, permitindo controle de grupo de motor, monitoramento de eficiência energética, diagnóstico de falhas e partida/parada remota. Adequado para linhas de produção automatizadas e sistemas de energia inteligentes.
3. Forte capacidade de compensação de potência reativa: pode integrar módulos dinâmicos de compensação de potência reativa (por exemplo, SVG, combinações de capacitor-reator), suportando correção automática do fator de potência para melhorar a qualidade da rede e a eficiência energética.
4. Expansão Modular e Flexível: Usa unidades funcionais padronizadas e estrutura modular, suportando várias combinações de gabinete para fácil expansão e atualizações do sistema.
5.Alta segurança e fácil manutenção: Possui intertravamentos elétricos e mecânicos abrangentes, suporta manutenção ao vivo. As unidades de gaveta incluem reconhecimento de posição e indicação de status, aumentando a segurança operacional e a conveniência de manutenção.
Q1: O painel GCS é adequado para partida de motores pesados?
R: Sim, ele pode ser configurado com soft starters de alto desempenho ou inversores de frequência variável para suportar partidas pesadas e operação suave de motores de alta potência.
P2: Suporta comunicação com sistemas DCS/SCADA?
R: Sim. Os gerenciadores de comunicação podem ser integrados ao gabinete, suportando protocolos como Profibus-DP, Modbus TCP e Ethernet para integração de dados e controle com sistemas de nível superior.
Q3: O nível de proteção IP40 pode ser usado em ambientes empoeirados?
R: IP40 protege contra objetos sólidos com diâmetro ≥1 mm e é adequado para ambientes industriais em geral. Para áreas com muita poeira, recomenda-se um nível de proteção mais elevado ou medidas de vedação adicionais.
P4: Suporta comutação de transferência automática (ATS) para fontes de alimentação duplas?
R: Sim. Ele pode ser configurado com uma unidade ATS para obter comutação perfeita entre fontes de alimentação principal e de backup, garantindo fornecimento de energia contínuo.
Q5: Qual é o prazo de entrega e suporte à personalização?
R: Os pedidos de configuração padrão têm um prazo de entrega de aproximadamente 20 a 30 dias úteis. Oferecemos serviços de design personalizado com base em diagramas de sistemas elétricos do usuário.
