Entendendo que não existem duas aplicações idênticas, a Jinhand oferece uma ampla gama de tipos de painéis de distribuição de baixa tensão. Cada linha de produtos é projetada para ambientes operacionais e requisitos de desempenho específicos.
Plantas e instalações que exigem alta disponibilidade, fácil manutenção e expansão modular.

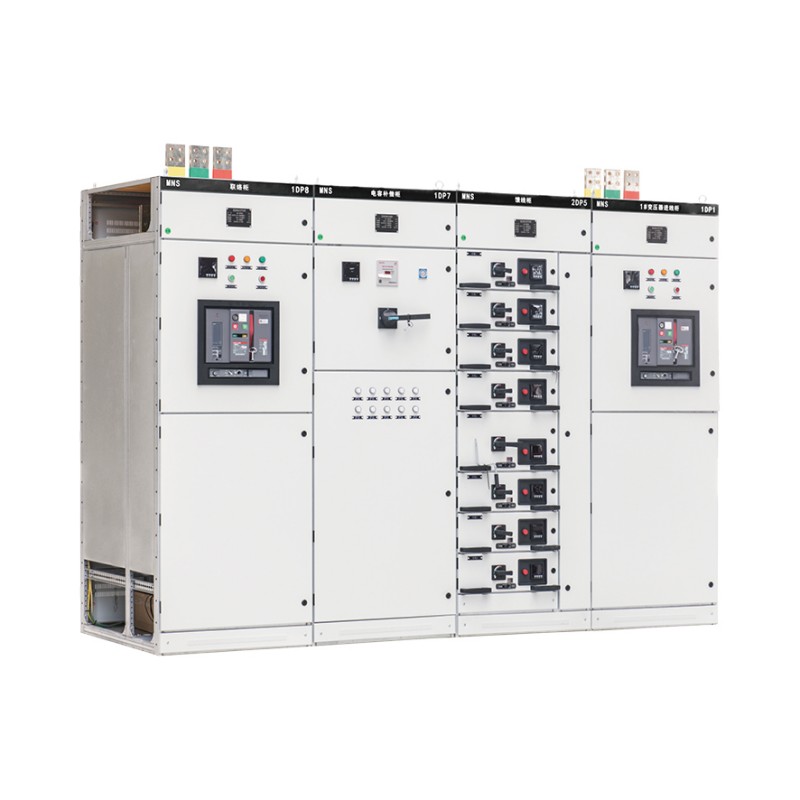

Jinhand MNSPainel de distribuição fechado extraível de baixa tensãoé um excelente exemplo de excelência modular. Projetado para sistemas de até 660 V, é conhecido por sua versatilidade em usinas de energia, indústrias petroquímicas e grandes edifícios.
Tensão operacional nominal: 380V, 660V
Corrente suportável nominal do barramento principal: 100kA/1s (pico: 220kA)
Design Modular:Módulos padrão montados em fábrica (FBA) garantem consistência de qualidade e reduzem o tempo de instalação no local em até 30%.
Opção Inteligente: Suporta módulos de monitoramento inteligentes para rastreamento em tempo real de corrente, tensão, potência e energia, facilitando o gerenciamento de energia baseado em dados.
Alta compatibilidade: Soquetes extraíveis padronizados suportam grandes marcas de disjuntores como Schneider, ABB e Siemens.
Aplicações padrão de distribuição de energia onde a otimização de custos é fundamental e a troca frequente de componentes não é necessária.
O painel fixo apresenta componentes que estão permanentemente conectados ao conjunto. Ele oferece uma solução robusta e econômica para quadros de distribuição principais, subdistribuição e centros de controle de motores onde a configuração é relativamente estática.

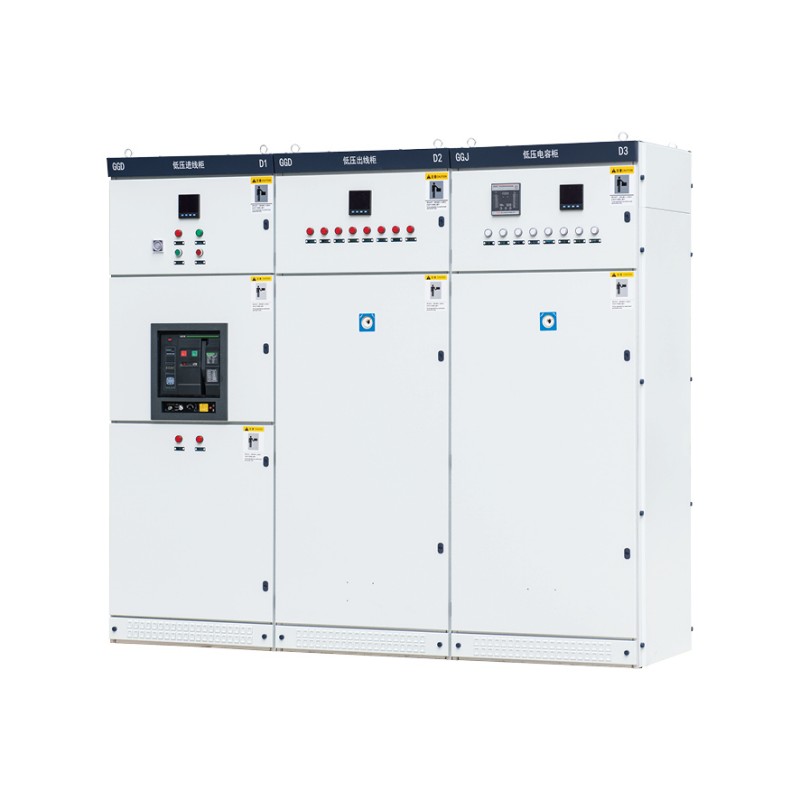

Jinhand GGDPainel de distribuição de baixa tensão CAé um carro-chefe projetado para sistemas de 50 Hz/380 V com correntes de até 3150 A. Sua inovadora estrutura segregada e alta capacidade de interrupção fazem dele uma escolha segura e confiável.
Excelente dissipação de calor:A ventilação cientificamente projetada garante um aumento seguro da temperatura durante a operação de alta corrente.
Alta capacidade de interrupção:A corrente de interrupção de curto-circuito de até 50kA garante proteção superior.
Interface amigável:A janela de visualização ampla e os componentes organizados de forma lógica simplificam a operação e o monitoramento.
Personalizável: As dimensões do gabinete e os layouts dos circuitos podem ser personalizados com base no seu diagrama unifilar.
Instalações industriais com cargas não lineares (VFDs, retificadores) para melhorar o fator de potência, reduzir perdas e filtrar harmônicos.
As indústrias modernas dependem fortemente de equipamentos que distorcem o fornecimento de energia, levando a um fator de potência fraco e à poluição harmônica. Isso resulta em penalidades de serviços públicos, superaquecimento de equipamentos e redução da capacidade do sistema.

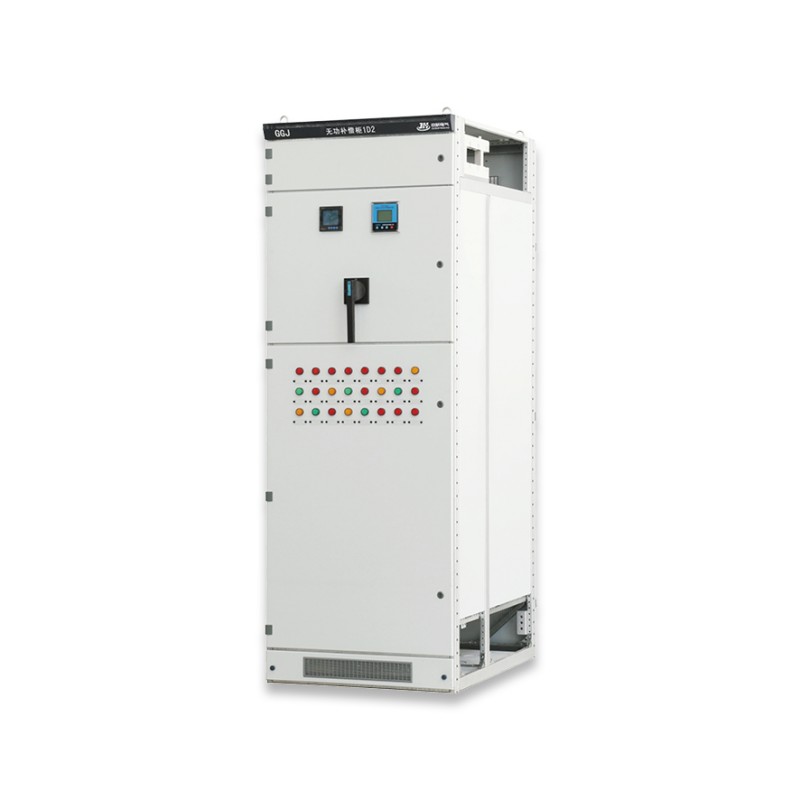

Jinhand GGJAparelhagem inteligente de compensação de energia reativa de baixa tensãoé a solução inteligente. Ele usa algoritmos de controle adaptativos para alternar dinamicamente bancos de capacitores, fornecendo compensação precisa de potência reativa e filtragem de harmônicas.
Controle Adaptativo: Usa redes neurais/lógicas difusas para analisar variações de carga em tempo real para compensação ideal.
Mitigação de Harmônicos: Suporta compensação pura, filtragem e modos híbridos para harmônicos como 3ª, 5ª e 7ª ordem.
Comutação avançada: Emprega interruptores tiristores ou híbridos para comutação de capacitores sem corrente de entrada, prolongando a vida útil dos componentes.
Monitoramento Integrado: A tela sensível ao toque integrada exibe fator de potência, tensão, corrente e Distorção Harmônica Total (THD). Suporta Modbus e IEC 61850 para integração em sistemas de gestão de energia.
Distribuição de circuito final, controle de iluminação, montagem em poste externo e distribuição de energia em edifícios residenciais/comerciais.
Esses gabinetes abrigam dispositivos de distribuição e proteção de menor escala. Eles são vitais para organizar e proteger os circuitos no ponto de uso.

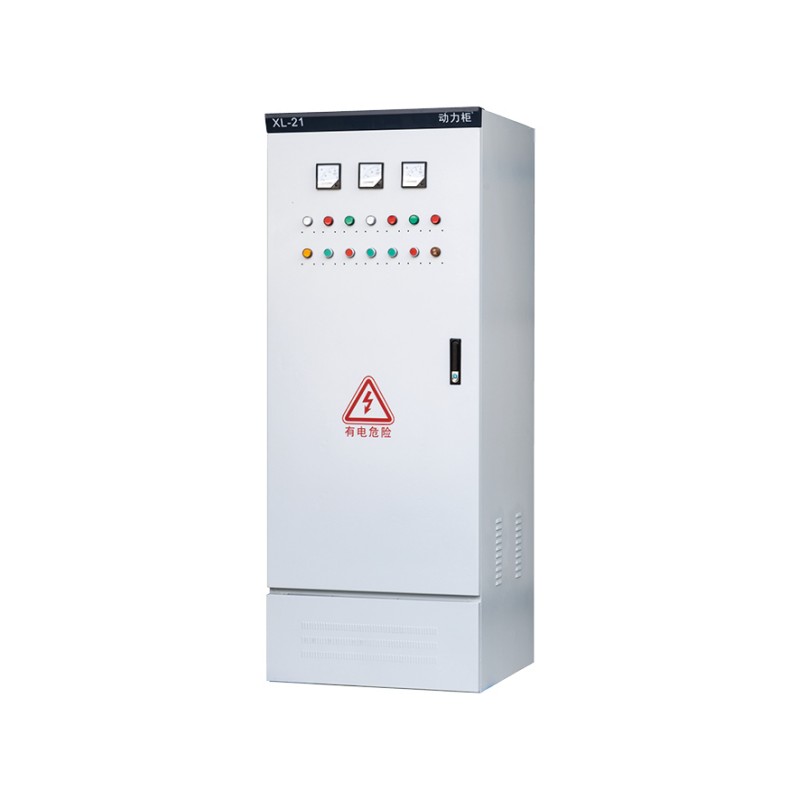

XL-21 Power Box: Uma caixa de aço totalmente fechada para distribuição de energia/iluminação industrial interna abaixo de 500V. Possui operação de acesso frontal, componentes modulares e uma janela de observação transparente.

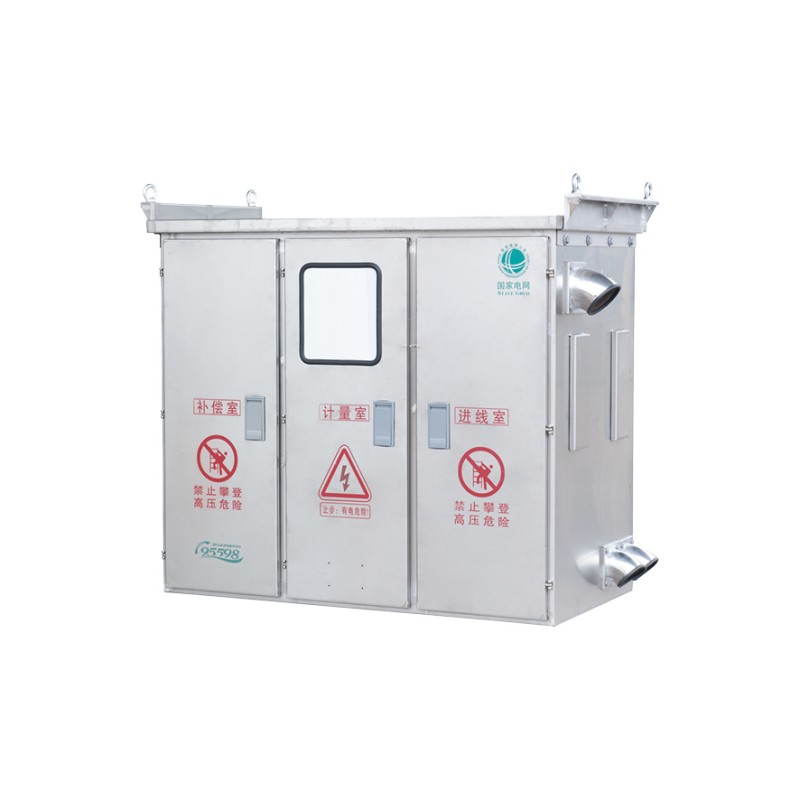

Caixa de distribuição abrangente JP Outdoor: Uma caixa multifuncional com classificação IP44 que integra medição, linhas de saída e compensação reativa. Ideal para instalações de transformadores montados em postes em atualizações de redes urbanas/rurais.

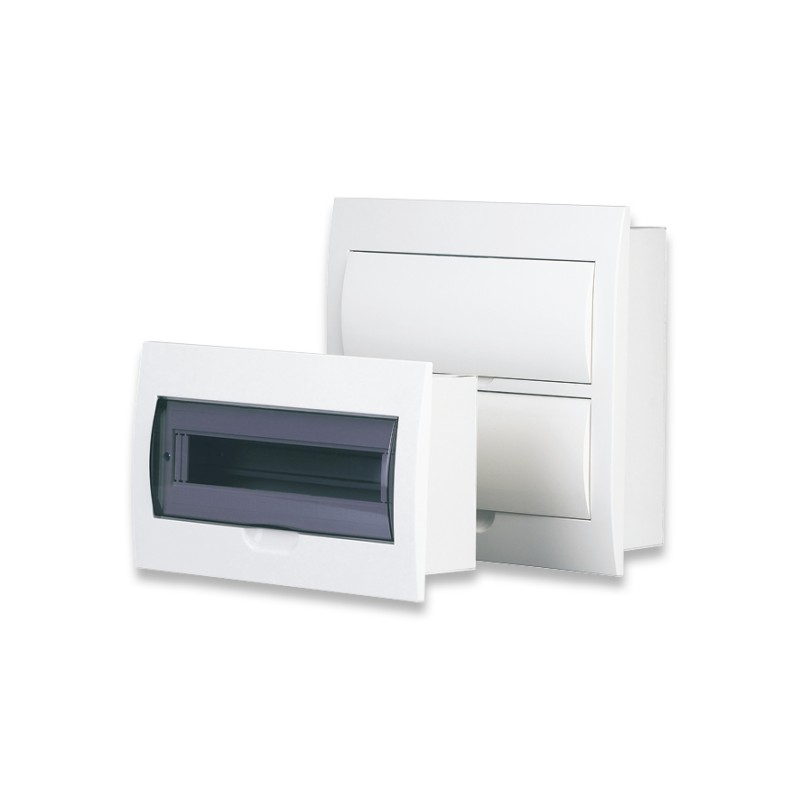

Caixa de distribuição de iluminação PZ30: Caixa modular e compacta para distribuição de circuitos finais em edifícios. Suporta combinações flexíveis de disjuntores e RCBOs (4 a 45 circuitos), com classificação de proteção IP3X e barramentos pente isolados para segurança.
A escolha do painel de distribuição de baixa tensão certo envolve uma avaliação completa de suas necessidades específicas. Aqui está uma estrutura de tomada de decisão:
(1) Indústria: Serviços pesados (metalurgia, mineração), comerciais leves (edifícios de escritórios).
(2) Localização: Interior (ambiente limpo/sujo) vs. exterior (exigindo elevada classificação IP como IP54).
(1) Tensão e frequência do sistema: (por exemplo, 400 V/50 Hz, 480 V/60 Hz).
(2) Corrente Normal Máxima: Determina a classificação do barramento (por exemplo, 1600A, 4000A).
(3) Corrente de falha prospectiva: A corrente máxima de curto-circuito no ponto de instalação. Isto é CRÍTICO para selecionar equipamentos de manobra com resistência a curto-circuito (Icw) e capacidade de interrupção (Icu) adequadas. O equipamento Jinhand oferece classificações de resistência de até 100kA e ruptura de 50kA.
(4) Necessidades de controle do motor: Número e tamanho dos motores, método de partida (DOL, Estrela-Triângulo, VFD).
(1) Filosofia de Manutenção: Você precisa de capacidade de manutenção em tempo real? (Escolha extraível).
(2) Automação e Monitoramento: Você precisa de controle remoto, coleta de dados ou integração com SCADA/BMS? O equipamento Jinhand suporta PLCs, medidores inteligentes e protocolos como Modbus, Profibus e IEC 61850.

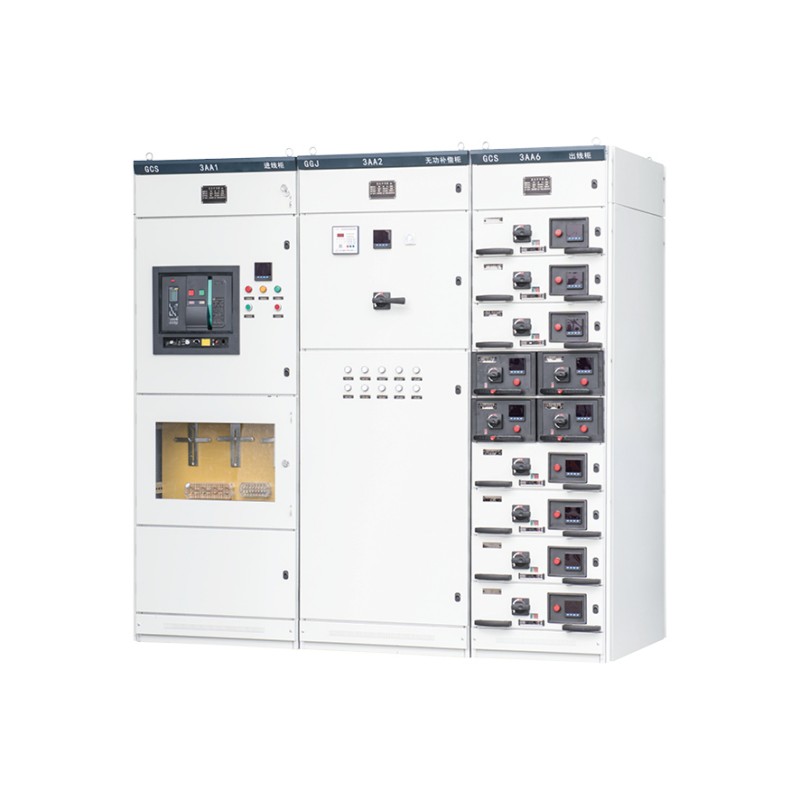

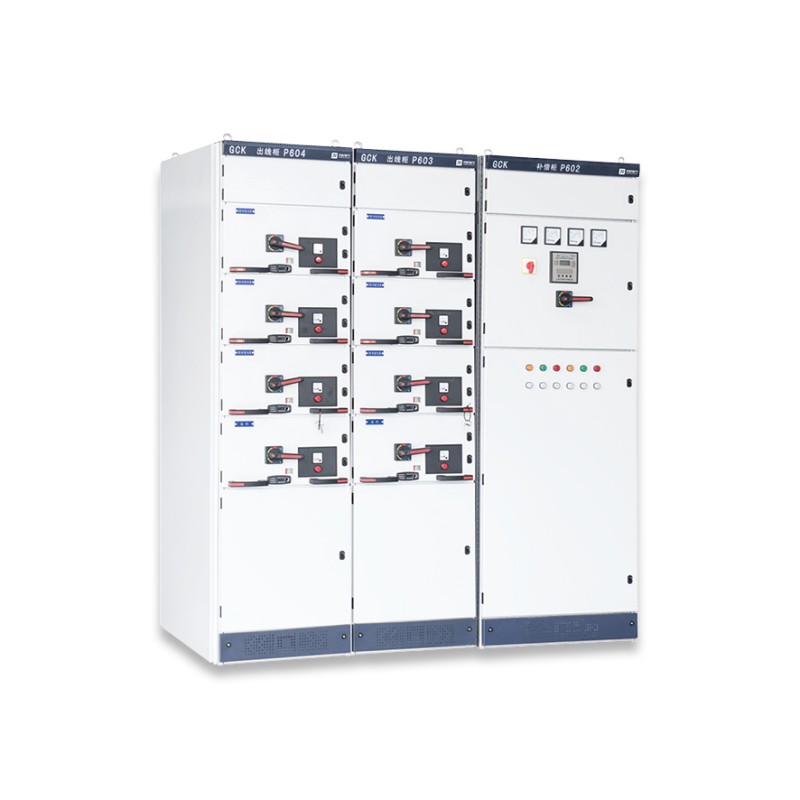

(3) Expansão Futura: O sistema precisará crescer? Projetos modulares (MNS, GCS, GCK) são ideais.
Certifique-se de que o equipamento esteja em conformidade com os padrões internacionais (IEC 61439) e locais relevantes. Todos os painéis de baixa tensão da Jinhand estão em conformidade com os padrões GB 7251.1 e IEC, formando uma base sólida para aceitação global.
Como fabricante e fornecedor de primeira linha na China, a Jinhand se distingue por mais do que apenas produtos:
Profunda experiência em pesquisa e desenvolvimento, projeto e fabricação de equipamentos elétricos.
Processos certificados pela ISO 9001, desde o fornecimento de matérias-primas até os testes finais. Todos os produtos passam por rigorosos testes de tensão suportável à frequência de energia (por exemplo, 2500V/1min para circuitos principais) e testes de envelhecimento.
Nossa equipe de engenharia fornece consultoria pré-venda, pode interpretar seus diagramas elétricos e oferece personalização fora do padrão para dimensões, layouts e funções especiais.
Logística eficiente e experiência em remessas para mais de 30 países garantem que seu projeto cumpra o cronograma. Os prazos de entrega da configuração padrão são competitivos (15 a 30 dias úteis).
Fornecemos orientação de instalação, documentação técnica e suporte ágil para garantir a operação estável e de longo prazo do seu painel de distribuição de baixa tensão.
Selecionar o painel de distribuição de baixa tensão certo é um investimento crítico na segurança, eficiência e confiabilidade de sua infraestrutura elétrica. Ao compreender as necessidades da sua aplicação, os principais parâmetros elétricos e as vantagens distintas dos diferentes tipos de painéis de distribuição, você pode tomar uma decisão informada.
A Jinhand, como uma fábrica e fornecedora confiável da China, oferece um portfólio completo e de alta qualidade – desde sistemas extraíveis inteligentes como MNS e GCS até placas fixas robustas como GGD e unidades de compensação especializadas como GGJ. Apoiada em dados técnicos sólidos, qualidade certificada e compromisso com o sucesso do cliente, a Jinhand fornece a base confiável que seu sistema de distribuição de energia merece.
